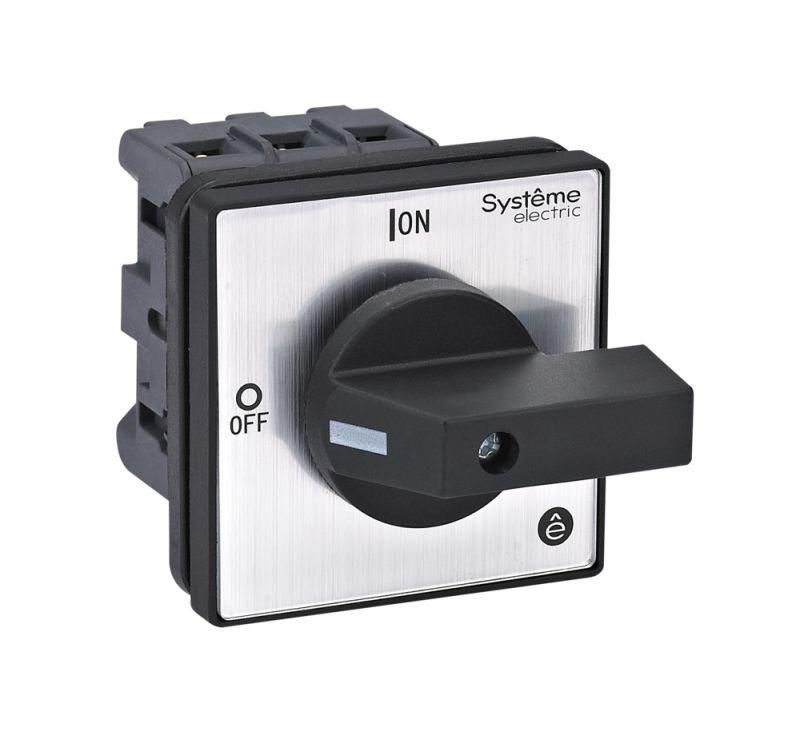

ЧЁРНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD25320B ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 25A С APC

Выключатель-разъединитель Systeme Electric MSD25320B предназначен для безопасного отключения и коммутации силовых цепей до 25 А в трехфазных системах. Устройство с черной рукояткой и монтажом на дверцу обеспечивает удобную оперативную работу и надежное разъединение, особенно в щитах с доступом с фронта.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD25320B используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Часто устанавливается в распределительных щитах на заводах, в насосных станциях, на конвейерах и других объектах, где требуется четкое визуальное подтверждение состояния цепи.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Рукоятка: черная, поворотная, расположена на передней панели
• Метод монтажа: на дверцу (через 4 отверстия под винты) или на DIN-рейку
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Установка возможна двумя способами: на дверцу щита с помощью четырех винтов или на стандартную DIN-рейку шириной 35 мм. Для монтажа на дверцу необходимо просверлить отверстия с шагом, соответствующим габаритам устройства. Клеммы рассчитаны на провода сечением до 16 мм2. Обязательно соблюдайте изолирующие зазоры - устройство имеет большое изоляционное расстояние между контактами, что исключает пробой даже при перегрузках.

Безопасность и стандарты

Выключатель-разъединитель Systeme Electric MSD25320B соответствует требованиям IEC/EN 60947-3 для выключателей-разъединителей. Конструкция предотвращает случайное включение: рукоятка фиксируется в положении “выкл” и может быть заблокирована навесным замком. Это важно для работ по техобслуживанию и согласно нормам LOTO (Lockout-Tagout).

Преимущества

• Возможность блокировки рукоятки - позволяет запирать устройство в отключенном состоянии для безопасности персонала
• Четкая визуальная индикация положения: рукоятка в горизонтальном положении = “выкл”, вертикальное = “вкл”
• Высокий механический ресурс - рассчитана на многократные операции включения/отключения без потери надежности
• Изоляционное расстояние между контактами выше стандарта - снижает риск дугового замыкания
• Корпус защищен от внешних воздействий, хотя сам IP20 не предусматривает защиту от влаги

Ограничения применения

Не предназначено для установки во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает защиту от брызг, пыли или химических веществ. Не используйте в помещениях с высокой влажностью без дополнительной герметизации. Также не является автоматическим выключателем - не обеспечивает защиту от перегрузок или коротких замыканий; требует совмещения с автоматическими аппаратами (например, автоматическими выключателями или предохранителями).

Примеры использования

• Главный выключатель-разъединитель на входе в шкаф управления станком
• Отключающий элемент перед частотным преобразователем
• Ручной разъединитель для обслуживания насосной группы
• Элемент секционирования в распределительном щите производства

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия на дверце - диаметр отверстий под винты должен соответствовать размеру крепежа устройства
• При установке на DIN-рейку убедитесь, что механизм фиксации плотно защелкнут - слабый контакт вызывает нагрев
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на наличие окисления или следов дуги
• Если требуется защита от пыли и влаги - выбирайте модели с IP65, например, аналогичные по функциям, но с другим типом корпуса
• Обязательно используйте навесные замки при проведении плановых работ - это требование правил техники безопасности
