КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD20310R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 20A С APC

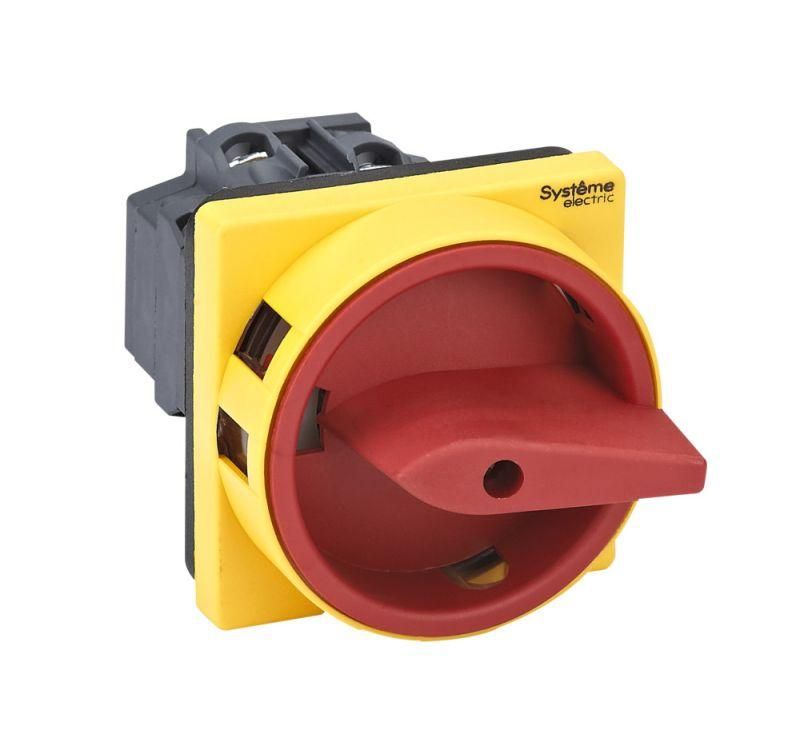

Выключатель-разъединитель Systeme Electric MSД20310R - устройство для безопасного отключения трёхфазной сети с механической блокировкой и красной рукояткой, предназначенное для монтажа на дверцах щитов. Подходит для управления двигателями, станками и другим оборудованием с активной или индуктивной нагрузкой.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSД20310R используется для ручного отключения и включения трёхфазных электрических цепей. Применяется как главный или аварийный выключатель в распределительных щитах, где требуется физическое отключение питания для обслуживания или ремонта. Особенно эффективен там, где важна визуальная сигнализация состояния - красная рукоятка сразу показывает, что устройство в положении «включено». Подходит для коммутации двигателей по классам AC-3 и DC-3, а также для других нагрузок: нагреватели, насосы, конвейеры.

Технические характеристики

• Номинальный ток: 20 А - способен надёжно работать с нагрузкой до этого значения, не перегреваясь;
• Количество полюсов: 3 - отключает все три фазы одновременно, исключая риск работы на одной или двух фазах;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Рукоятка: красная, поворотная, с возможностью запирания навесным замком - обеспечивает визуальный контроль и предотвращает случайное включение;
• Монтаж: на дверцу, с четырьмя крепёжными винтами - позволяет устанавливать устройство прямо на переднюю панель шкафа, не занимая место внутри;
• Серия: SystemePact MCP - часть линейки оборудования Systeme Electric, прошедшей проверку на долговечность и соответствие европейским стандартам.

Совместимость и монтаж

MSД20310R монтируется на дверцу щита с помощью четырёх винтов. Диаметр отверстий под крепление соответствует стандартному размеру для таких устройств - проверьте совпадение с подготовленным отверстием в панели перед установкой. Устройство не требует специальных кабельных зажимов - провода подключаются напрямую к верхним и нижним клеммам. Для правильного подключения соблюдайте порядок фаз L1-L2-L3. Красная рукоятка находится в положении «вкл» при повороте вправо, «выкл» - влево. Блокировка замком работает с любым навесным замком, подходящим по габаритам - не требует специального комплекта.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-3 для выключателей-разъединителей. Конструкция гарантирует четкое видимое размыкание цепи - обязательное условие для безопасности при работе на электрооборудовании. Отсутствие защиты от пыли и брызг (IP20) делает его непригодным для открытой установки или помещений с высокой влажностью. Наличие замка соответствует нормам LOTO (Lockout-Tagout) - позволяет заблокировать питание во время техобслуживания.

Преимущества

• Чёткая визуализация состояния благодаря красной рукоятке - снижает риск человеческой ошибки;
• Фиксированная блокировка замком - обеспечивает безопасность при плановых работах;
• Монтаж на дверцу экономит внутреннее пространство щита - удобно для компактных решений;
• Известная серия SystemePact MCP - гарантированная надёжность и совместимость с другими элементами системы Systeme Electric;
• Поддержка нагрузок AC-3 и DC-3 - универсальное решение для большинства промышленных двигателей.

Ограничения применения

• Не допускается использование вне закрытых щитов - IP20 не защищает от пыли, влаги и внешних воздействий;
• Не предназначен для частого включения/отключения - это не автоматический выключатель, а разъединитель; рекомендовано не более 5–10 операций в день;
• Не подходит для цепей с током выше 20 А - превышение может вызвать оплавление контактов и выход из строя;
• Требуется наличие свободного места на дверце щита - не монтируется в углы или плотно закрытые участки.

Примеры использования

• Главный выключатель на дверце щита управления станком CNC;
• Аварийный отключатель на входе в шкаф насосной станции;
• Разъединитель для обслуживания конвейера в пищевой промышленности;
• Центральный рубильник в распределительном щите производственного цеха.

Практические советы

• Перед установкой убедитесь, что дверца щита имеет достаточную толщину - винты должны полностью войти в материал без проскальзывания;
• При подключении используйте кабели с сечением 1,5–4 мм2 - оптимально для тока 20 А;
• Запирающий замок лучше выбирать с ключом, который можно легко найти - избегайте сложных систем, которые усложнят доступ при экстренной необходимости;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых операциях или в условиях повышенной вибрации;
• Не используйте MSД20310R вместо автоматического выключателя - он не защищает от перегрузок и коротких замыканий.
