КРАСНОЙ ВЫНОСНОЙ РУКОЯТКОЙ НА ДИН-РЕЙКЕ/ПЛАТЕ - MSD20340R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 20A С APC

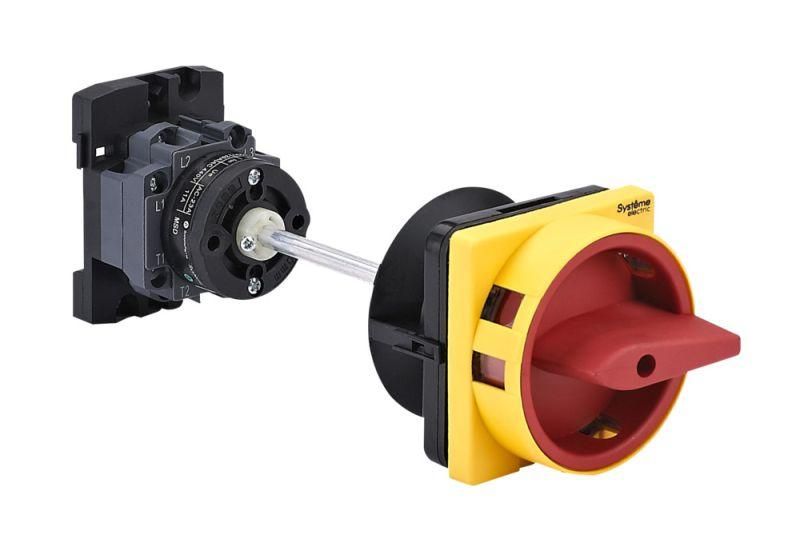

Выключатель-разъединитель SE MSD20340R - устройство для безопасного отключения электрических цепей до 20 А, предназначенное для установки на DIN-рейку или монтажную плату. Красная выносная рукоятка с возможностью блокировки позволяет оперативно и однозначно управлять питанием оборудования, особенно в условиях обслуживания и ремонта.

Назначение и область применения

Выключатель-разъединитель SE MSD20340R используется для ручного отключения и включения силовых цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется как главный или аварийный выключатель в распределительных щитах, станках, конвейерах, системах автоматизации. Его основная задача - обеспечить физическое разрывание цепи для безопасности персонала при техобслуживании.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 3
• Степень защиты корпуса: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Тип монтажа: на DIN-рейку или монтажную плату (задняя панель шкафа)
• Рукоятка: выносная, поворотная, красного цвета, длина штока 32–150 мм
• Функция блокировки: возможность закрепления навесного замка для предотвращения случайного включения
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель SE MSD20340R совместим со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа на плате используются два крепёжных отверстия на задней стенке устройства. Шток рукоятки можно удлинить или укоротить в пределах 32–150 мм - это удобно при установке на дверях шкафов или в глубоких панелях. Убедитесь, что место установки обеспечивает свободный доступ к рукоятке и не препятствует её повороту на 90°.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция обеспечивает достаточное изоляционное расстояние между контактами, что гарантирует надёжное размыкание цепи даже при высокой нагрузке. Блокировка рукоятки навесным замком соответствует принципам LOTO (Lock Out Tag Out) и рекомендована для работ по техобслуживанию.

Преимущества

• Закрытый корпус защищает механизмы от внешних воздействий, хотя степень защиты IP20 требует установки внутри электрошкафа
• Высокий механический ресурс - способен выдерживать многократные операции включения/выключения без потери надёжности
• Яркая красная рукоятка легко отличается от других элементов управления, снижает риск ошибочных действий
• Возможность блокировки замком делает устройство подходящим для зон с повышенными требованиями к безопасности
• Поддерживает монтаж как на DIN-рейку, так и на плату - гибкость для различных типов шкафов

Ограничения применения

Выключатель-разъединитель SE MSD20340R не предназначен для частых операций под нагрузкой - он не является автоматическим выключателем и не имеет функции защиты от перегрузки или короткого замыкания. Не используйте его вне закрытых электрошкафов: IP20 не защищает от пыли и влаги. Также не допускается использование в средах с взрывоопасными газами или агрессивными химикатами без дополнительной защиты.

Примеры использования

• Главный выключатель в щите питания станка с асинхронным двигателем
• Аварийный отключающий элемент на конвейере в пищевой промышленности
• Разъединитель перед преобразователем частоты для проведения профилактики
• Центральный рубильник в распределительном пункте объекта с несколькими потребителями

Практические советы

• Перед монтажом проверьте соответствие длины штока рукоятки толщине двери или панели шкафа - при необходимости подберите удлинитель
• Используйте навесной замок с ключом, который находится только у ответственного лица - это обязательное условие для соблюдения правил техники безопасности
• Не путайте этот выключатель с автоматическими выключателями: он не отключает при перегрузке, только вручную
• При установке на DIN-рейку убедитесь, что соседние устройства не мешают повороту рукоятки
• Для длительной службы регулярно осматривайте контакты на наличие нагара - при необходимости очищайте мягкой щёткой при отключенном питании
