ЧЁРНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD20320B ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 20A С APC

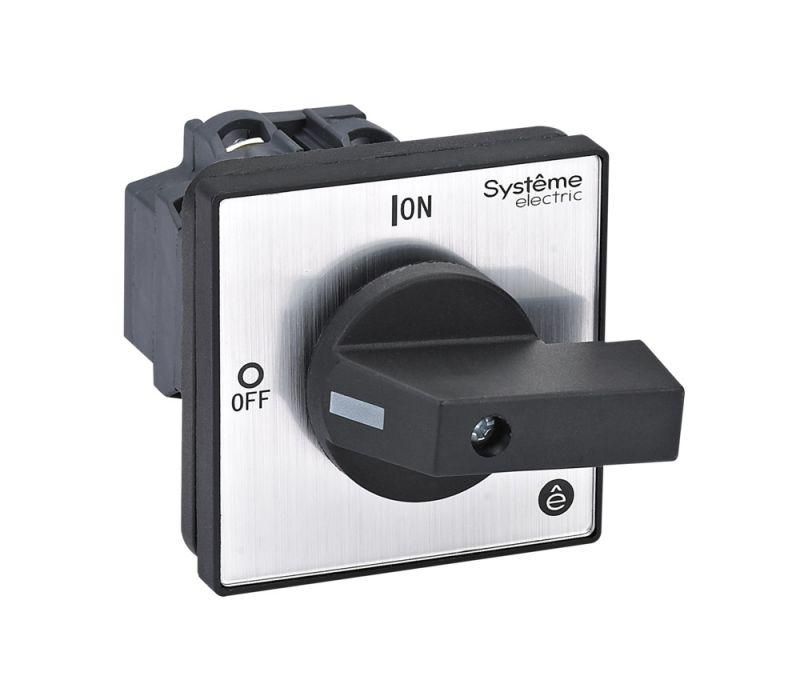

Выключатель-разъединитель Systeme Electric MSD20320B - устройство для безопасного отключения трёхфазной сети при обслуживании оборудования. Он предназначен для ручного управления питанием в распределительных щитах с доступом через дверцу, обеспечивает надёжную изоляцию цепей после отключения. Модель с черной рукояткой и четырьмя крепёжными винтами подходит для установки в шкафы промышленного типа.

Назначение и область применения

Выключатель-разъединитель MSD20320B используется для ручного отключения и включения трёхфазных электрических цепей с активной, индуктивной или смешанной нагрузкой. Применяется в качестве основного средства изоляции перед проведением техобслуживания - например, при ремонте станков, насосов, конвейеров или других промышленных механизмов. Поддерживает коммутацию двигателей по классам AC-3 и DC-3. Установка на дверцу позволяет управлять питанием без открывания шкафа, что повышает удобство и снижает риск случайного контакта с токоведущими частями.

Технические характеристики

• Номинальный ток: 20 А - максимальная допустимая нагрузка при длительной работе;
• Количество полюсов: 3 - переключает все три фазы одновременно;
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами более 12 мм, но не защищён от воды и пыли;
• Рукоятка: черная, поворотная, с фиксацией в положении “ВКЛ”/“ОТКЛ”;
• Монтаж: на дверцу с помощью четырёх винтов, не требует сверления корпуса шкафа;
• Серия: SystemePact MCP - промышленные устройства с высокой механической прочностью и долговечностью контактов.

Совместимость и монтаж

MSD20320B монтируется исключительно на дверцу электрошкафа. Для установки используются четыре предварительно подготовленных отверстия под винты - диаметр отверстий соответствует стандартному креплению для выключателей этой серии. Кабели подключаются к верхним и нижним зажимам: вход - сверху, выход - снизу. Напряжение питания до 690 В переменного тока (AC) и 440 В постоянного тока (DC). Не совместим с автоматическими выключателями - является исключительно разъединителем, не имеет функции защиты от перегрузок или коротких замыканий.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует видимый разрыв цепи при отключении - обязательное условие для безопасности при работах на оборудовании. Черная рукоятка легко отличается от других элементов, снижает риск ошибочного действия. IP20 обеспечивает базовую защиту внутри закрытых шкафов, но не предназначена для открытых площадок или влажных сред.

Преимущества

• Чёткая визуальная индикация состояния (рукоятка вверх = включено, вниз = отключено);
• Надёжный контактный механизм, рассчитанный на многократные операции включения/отключения;
• Интеграция в серию SystemePact MCP - единый стиль и компоненты для стандартизированного монтажа;
• Экономия места: монтаж на дверцу освобождает внутреннее пространство шкафа;
• Подходит для систем с жесткими требованиями к изоляции и управляемости.

Ограничения применения

• Не использовать вне закрытых шкафов - IP20 не защищает от влаги, пыли и внешних воздействий;
• Не применять как автоматический выключатель - не имеет тепловой или электромагнитной защиты;
• Запрещено отключать под нагрузкой выше 20 А - возможна дуга, повреждение контактов и авария;
• Не рекомендован для частых циклов включения/отключения (более 50 раз в час) - оптимально для редкого сервисного отключения.

Примеры использования

• Отключение питания трехфазного станка CNC перед заменой инструмента;
• Размыкание цепи конвейера во время планового техобслуживания;
• Изолирование группы насосов в системе водоснабжения для ремонтных работ;
• Функциональный выключатель в распределительном щите промышленного объекта с доступом через дверцу.

Практические советы

• Перед монтажом проверьте, чтобы отверстия на дверце точно совпадали с расположением винтов MSD20320B - отклонение даже на 1–2 мм затруднит установку;
• Обязательно используйте пломбы или замки на рукоятке при выполнении работ по технике безопасности - это предотвращает случайное включение;
• При подключении кабелей соблюдайте цветовую маркировку фаз (L1, L2, L3) и ноль - хотя разъединитель не работает с нулём, правильная маршрутизация упрощает диагностику;
• Не устанавливайте рядом с источниками тепла - температура выше +40 C может сократить срок службы контактов;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или повышенной вибрации.
