Выключатель-разъединитель SystemePact MCP 20А 3P IP20 Systeme Electric MSD20340B

Выключатель-разъединитель Systeme Electric MSD20340B - устройство для безопасного отключения электрической цепи при обслуживании или аварии. Подходит для установки на DIN-рейку или монтажную плату, обеспечивает надёжное размыкание трёх фаз с возможностью блокировки. Номинальный ток 20 А, степень защиты IP20.

Назначение и область применения

Выключатель-разъединитель MSD20340B используется для ручного отключения электрических цепей с активной, индуктивной или смешанной нагрузкой. Применяется в распределительных щитах, пультах управления, на станках и конвейерах. Может отключать двигатели согласно классам AC-3 и DC-3. Не предназначен для частой коммутации - это не автоматический выключатель, а средство изоляции цепи перед работой.

Технические характеристики

• Номинальный ток: 20 А
• Число полюсов: 3
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды

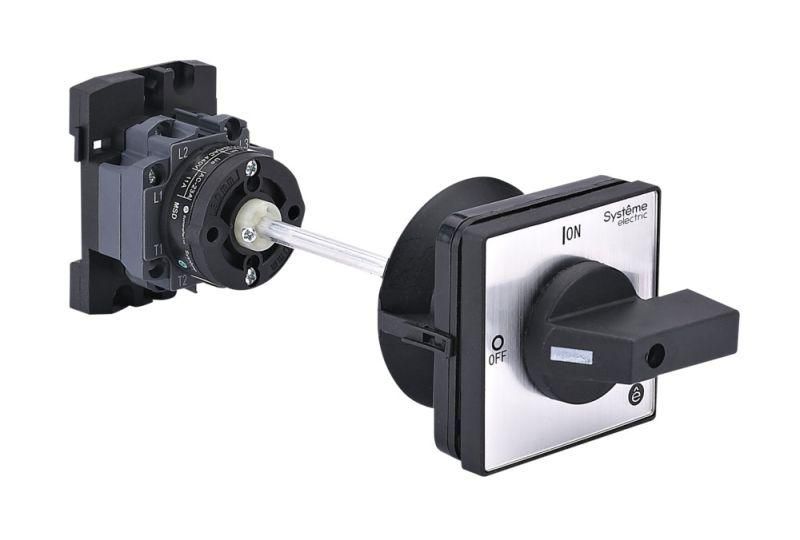

• Рукоятка: выносная, черная, поворотная, длина штока 32–150 мм
• Монтаж: на DIN-рейку или монтажную плату (на заднюю панель шкафа)
• Гарантия: 24 месяца

Совместимость и монтаж

MSD20340B устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плату используются крепёжные отверстия на задней стенке устройства. Выносная рукоятка позволяет управлять выключателем с внешней стороны шкафа - удобно при доступе ограниченном или при необходимости блокировки. Шток рукоятки регулируется в пределах 32–150 мм - выбирайте длину в зависимости от толщины дверцы или панели.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для разъединителей: обеспечивает видимый разрыв цепи, что требуется по нормам ПУЭ. Большое изоляционное расстояние между контактами гарантирует, что после отключения ток не проходит даже при перенапряжении. Возможность закрепления навесного замка на рукоятке позволяет выполнить процедуру LOTO (Lock Out Tag Out) - обязательную меру безопасности при техобслуживании.

Преимущества

• Монтаж на DIN-рейку или плату - гибкость установки в разных типах шкафов
• Выносная рукоятка - управление без вскрытия корпуса
• Блокировка навесным замком - исключает случайное включение
• Высокий механический ресурс - долговечность при многократных операциях включения/выключения
• Закрытый корпус - снижает риск попадания сторонних предметов внутрь

Ограничения применения

MSD20340B не рассчитан на частую коммутацию - он не заменяет автоматический выключатель или контактор. IP20 не защищает от пыли и влаги - использовать можно только внутри закрытых щитов. Не подходит для наружной установки или помещений с высокой влажностью. Максимальный ток 20 А - не применять для нагрузок выше этого значения.

Примеры использования

• Отключение питания трехфазного двигателя насоса перед ремонтом
• Изоляция участка конвейера при плановом техобслуживании
• Разъединение входящего напряжения в распределительном щите для проверки
• Фиксированная точка отключения в системе управления станком

Практические советы

• Перед монтажом проверьте длину штока рукоятки - она должна свободно доходить до дверцы шкафа, не натягиваясь и не провисая
• Не используйте MSD20340B как основное средство защиты от перегрузки - всегда сочетайте его с автоматическим выключателем
• При установке на плату соблюдайте минимальные зазоры вокруг устройства - избегайте соприкосновения с другими элементами
• Выбирайте навесной замок с подходящим диаметром штыря - совместимость зависит от формы отверстия в рукоятке
• Обязательно пометьте выключатель-разъединитель - особенно если он контролирует несколько цепей
