ЗАКРЫТОГО ИСПОЛНЕНИЯ IP65 С ЗАМКОМ - MSD20311R ГЛАВНЫЙ/АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 20A APC

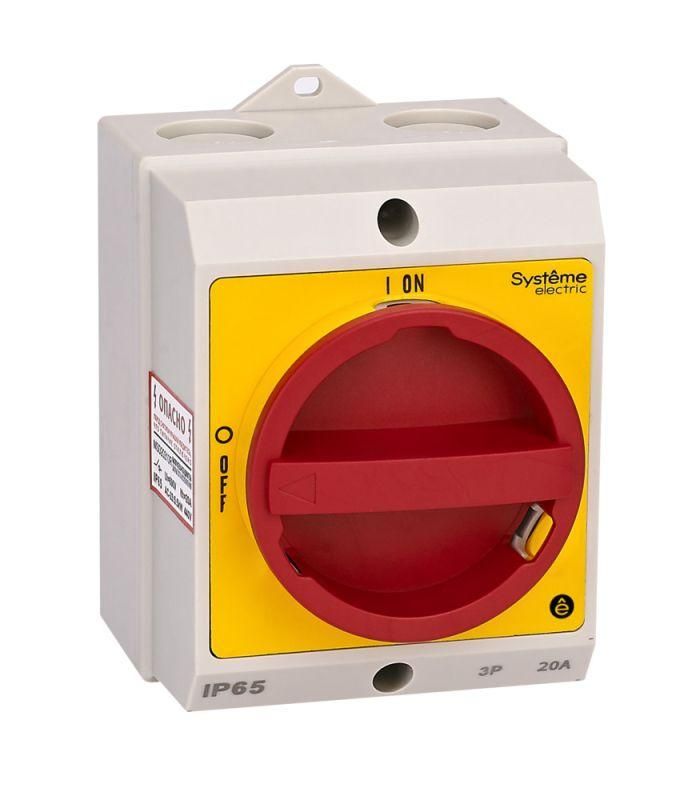

Выключатель-разъединитель Systeme Electric MSD20311R - устройство для безопасного отключения электрооборудования в аварийных ситуациях. Его закрытое исполнение IP65 и возможность блокировки замком делают его надёжным решением для промышленных объектов, где важна защита от пыли, влаги и случайное включение.

Назначение и область применения

Выключатель-разъединитель MSD20311R предназначен для ручного отключения электрической цепи в случае аварии, планового обслуживания или ремонта. Он работает как главный аварийный выключатель в системах управления оборудованием. Подходит для коммутации силовых цепей с активной, индуктивной или смешанной нагрузкой, включая двигатели классов AC-3 и DC-3. Часто устанавливается на станках, конвейерах, насосных станциях и других промышленных установках, требующих быстрого и надёжного отключения питания.

Технические характеристики

• Тип: Выключатель-разъединитель
• Номинальный ток: 20 А
• Число полюсов: 3
• Степень защиты: IP65 (полная защита от пыли и струй воды с любого направления)
• Рукоятка: Красная, поворотная, с возможностью блокировки навесными замками
• Способ монтажа: На дверцу оборудования или на DIN-рейку
• Гарантия: 24 месяца

Совместимость и монтаж

MSD20311R можно устанавливать двумя способами: на дверцу шкафа или на стандартную DIN-рейку шириной 35 мм. Для монтажа на дверцу предусмотрены крепёжные отверстия под болты M4. При установке на рейку используйте фиксирующий зажим на задней части корпуса. Учитывайте габариты устройства - он занимает место, соответствующее трём модулям на DIN-рейке. Электрические выводы расположены сверху и снизу - подходят для подключения медных проводов сечением до 16 мм2. Перед подключением убедитесь, что питание отключено и заблокировано.

Безопасность и стандарты

Выключатель-разъединитель MSD20311R соответствует требованиям международных норм IEC/EN 60947-3 для аппаратов отключения. Конструкция обеспечивает достаточное изоляционное расстояние между контактами, предотвращая пробой даже при перегрузках. Красная рукоятка визуально отличает её от обычных выключателей, снижая риск ошибочного действия. Блокировка навесными замками позволяет соблюдать процедуры LOTO (Lock Out Tag Out) - обязательные меры безопасности при техобслуживании.

Преимущества

• Закрытый корпус IP65 защищает внутренние контакты от пыли, влаги и внешних воздействий - идеально для цехов с повышенной запылённостью или влажностью.
• Удобная блокировка рукоятки навесными замками - позволяет исключить случайное включение во время работ.
• Высокий механический ресурс - рассчитан на многократные операции включения/выключения без потери надёжности.
• Поддержка двух вариантов монтажа - гибкость при проектировании щитов и шкафов.
• Изоляционное расстояние выше стандарта - снижает риск возникновения дуги при отключении под нагрузкой.

Ограничения применения

MSD20311R - это разъединитель, а не автоматический выключатель. Он не имеет функций защиты от перегрузок или коротких замыканий. Его нельзя использовать вместо автомата в цепях, где требуется автоматическое отключение при аварии. Также устройство не предназначено для частого включения/отключения под нагрузкой более 20 А - рекомендовано применять его только для редких операций отключения, например, при аварии или техобслуживании. Не применяйте в средах со взрывоопасными газами или паром - степень защиты IP65 недостаточна для таких условий.

Примеры использования

• Главный аварийный выключатель на станке с ЧПУ - отключает питание всех механизмов одним движением.
• Распределительный щит на конвейере - позволяет безопасно отключить всю линию перед ремонтными работами.
• Щитовая камера на насосной станции - используется для отключения мощного насоса с двигателем AC-3.
• Производственный участок с высокой запылённостью - корпус IP65 сохраняет работоспособность даже при постоянном попадании пыли.

Практические советы

• Перед установкой проверьте соответствие номинального тока 20 А нагрузке цепи - не допускайте длительной работы близко к предельному значению.
• Выбирайте замки с ключами, которые легко доступны обслуживающему персоналу, но недоступны посторонним.
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть корпуса или вызвать перегрев.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в условиях высокой влажности или температурных колебаний.
• При монтаже на дверцу убедитесь, что рукоятка свободно поворачивается без препятствий - не допускайте давления на неё со стороны двери.
