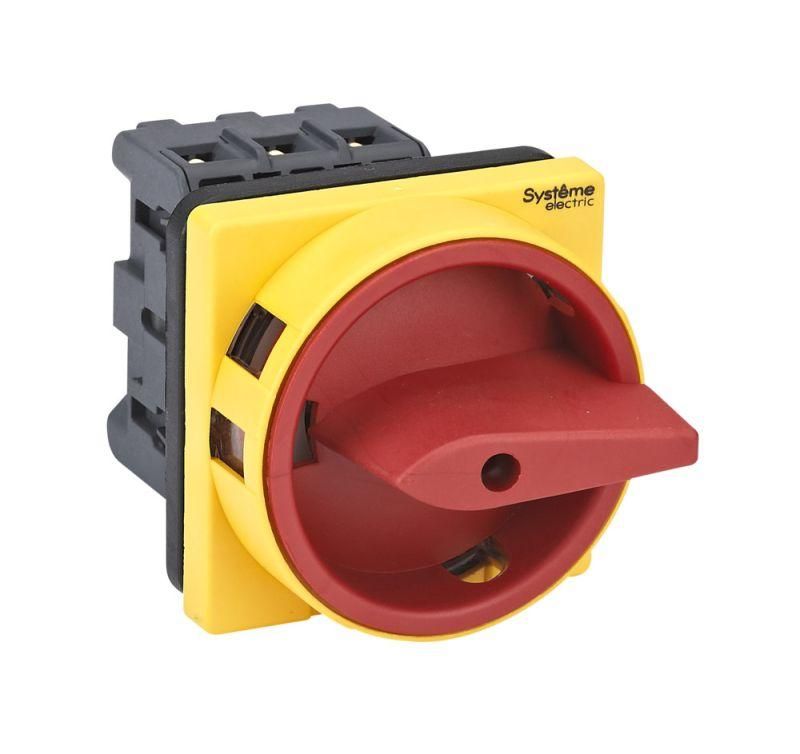

КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD25310R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 25A С APC

Выключатель-разъединитель Systeme Electric MSД25310R - устройство для безопасного отключения электрической цепи вручную, предназначенное для установки на дверцах щитов и шкафов. Его компактная конструкция с красной рукояткой и возможностью запирания позволяет использовать его как главный или аварийный выключатель в промышленном оборудовании.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSД25310R используется для ручного отключения и включения силовых цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в качестве основного или аварийного выключателя в электрошкафах, станках, конвейерах, системах автоматизации. Красная рукоятка обеспечивает быстрое визуальное определение положения устройства - «вкл/выкл».

Технические характеристики

• Номинальный ток: 25 А - допустимая постоянная нагрузка без перегрева
• Число полюсов: 3 - управление трёхфазной сетью
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Тип монтажа: на дверцу через 4 винта
• Рукоятка: поворотная, красная, с возможностью фиксации навесным замком
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство устанавливается исключительно на дверцу щита с помощью четырёх винтов. Монтаж на DIN-рейку невозможен - конструкция не предусматривает крепления к рейке. Для надёжной работы необходимо соблюдать рекомендованное расстояние между контактами и заземлением. Учитывайте габариты: перед установкой проверьте наличие свободного места на дверце и достаточную толщину материала для плотного крепления винтами.

Безопасность и стандарты

Выключатель-разъединитель Systeme Electric MSД25310R соответствует требованиям безопасности для ручного отключения цепей. Наличие механизма блокировки рукоятки навесным замком позволяет выполнить процедуру LOTO (Lock Out Tag Out) - обязательную меру при обслуживании оборудования. Изоляционное расстояние между полюсами обеспечено конструкцией, что снижает риск пробоя при перенапряжении.

Преимущества

• Красная рукоятка - легко отличима в условиях плохой освещённости
• Запираемый механизм - предотвращает случайное включение во время ремонта
• Высокий механический ресурс - рассчитан на многократные операции включения/отключения
• Защита IP20 - достаточно для внутренней установки в закрытых щитах
• Совместим с серияей SystemePact MCP - совпадают габариты и принципы монтажа с другими элементами этой линейки

Ограничения применения

• Не предназначена для внешних установок - степень защиты IP20 не защищает от влаги и пыли
• Нельзя монтировать на DIN-рейку - требуется жесткая поверхность дверцы
• Не подходит для частого автоматического включения/отключения - это ручное устройство, не автоматический выключатель
• Не имеет функции защиты от перегрузки или короткого замыкания - требует наличия автоматических аппаратов в цепи

Примеры использования

• Главный выключатель на дверце станка ЧПУ - позволяет полностью отключить питание перед техобслуживанием
• Аварийный отключатель на пульте управления конвейером - быстро остановить оборудование при аварии
• Разъединитель в распределительном щите производства - изолирует участок сети для ремонтных работ

Практические советы

• Перед установкой убедитесь, что толщина дверцы позволяет плотно затянуть все четыре винта - недостаточная толщина может привести к люфту и искрению контактов
• Используйте навесной замок с ключом, который хранится только у ответственного лица - это соответствует правилам техники безопасности
• Не используйте этот выключатель как единственный защитный аппарат - всегда сочетайте его с автоматическим выключателем или предохранителем
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно при работе с индуктивными нагрузками
• MSД25310R - часть серии SystemePact MCP; если вы уже используете другие элементы этой серии, он будет гармонично сочетаться по дизайну и монтажу
