КРАСНОЙ ВЫНОСНОЙ РУКОЯТКОЙ НА ДИН-РЕЙКЕ/ПЛАТЕ С ЗАМКОМ - MSD32440R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 32A IP20 APC

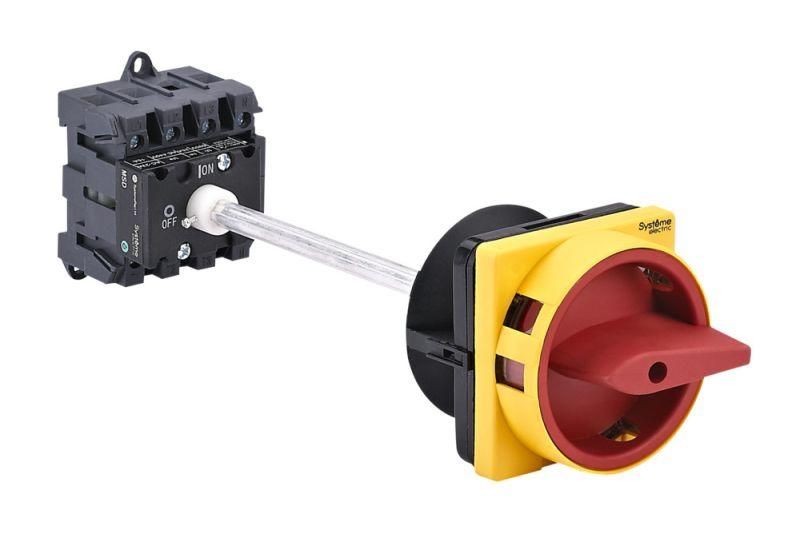

Выключатель-разъединитель Systeme Electric MSD32440R предназначен для безопасного отключения и коммутации четырёхпроводных силовых цепей с током до 32 А. Устройство с красной выносной рукояткой и механизмом блокировки подходит для установки на DIN-рейку или монтажную плату - идеально для распределительных щитов промышленного оборудования.

Назначение и область применения

Выключатель-разъединитель MSD32440R используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит в качестве главного или аварийного выключателя в системах управления. Часто устанавливается перед двигателями, насосами, конвейерами и другим оборудованием, требующим физического отсоединения питания. Применяется в соответствии с классами коммутационной способности AC-3 и DC-3.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 4
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Рукоятка: красная, выносная, поворотная, с возможностью запирания навесным замком
• Длина штока: 32–150 мм (регулируемый, позволяет управлять устройством издалека)
• Монтаж: на DIN-рейку (35 мм) или монтажную плату через отверстия на задней панели
• Гарантия: 24 месяца

Совместимость и монтаж

MSD32440R совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа на плату используются четыре крепёжных отверстия на корпусе. Выносная рукоятка обеспечивает удобное управление даже при установке внутри закрытых шкафов - достаточно протянуть шток нужной длины. Шток можно нарезать или заменить на более длинный, если требуется дистанционное управление. Красный цвет рукоятки соответствует требованиям безопасности - указывает на функцию экстренного отключения.

Безопасность и стандарты

Устройство соответствует нормам IEC 60947-3 для выключателей-разъединителей. Механизм блокировки рукоятки позволяет установить навесной замок - исключает случайное включение при проведении работ. Это обязательное условие для выполнения правил LOTO (Lock Out Tag Out). IP20 гарантирует защиту от прикосновений к токоведущим частям, но не предназначено для работы во влажных или пыльных средах вне шкафа.

Преимущества

• Высокий механический ресурс - рассчитан на многократные операции включения/выключения без потери надёжности
• Фиксация рукоятки в положении “OFF” с помощью замка - повышает безопасность персонала
• Гибкая система монтажа - поддерживает как DIN-рейку, так и крепление на плату
• Чёткая визуальная индикация состояния - красная рукоятка легко заметна даже в условиях плохой освещённости

Ограничения применения

Выключатель-разъединитель MSD32440R не предназначен для частого автоматического включения/отключения - он не имеет дугогашения и не является автоматическим выключателем. Не используйте его в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточен для таких задач. Также не рекомендуется применять в сетях с напряжением выше 690 В переменного тока или 440 В постоянного тока - выход за пределы номинала снижает долговечность контактов.

Примеры использования

• Главный выключатель в щите управления станком с трёхфазным двигателем
• Аварийный отключающий элемент на линии конвейера
• Разъединитель перед частотным преобразователем для обслуживания
• Распределительный пункт на производстве с необходимостью блокировки питания

Практические советы

• Выбирайте длину штока в зависимости от глубины шкафа - оптимально, чтобы рукоятка доходила до двери или боковой панели
• Перед монтажом проверьте соответствие посадочных отверстий на плате - они должны точно совпадать с габаритами корпуса MSD32440R
• Используйте только навесные замки с подходящими размерами штока - не все замки подходят к механизму блокировки
• Не затягивайте крепления слишком сильно - это может деформировать пластиковую основу и нарушить работу механизма
• Обязательно пометьте выключатель-разъединитель - особенно если он используется как аварийный - для быстрого распознавания персоналом
