Выключатель-разъединитель 40A 3P ВР-101 | 40000DEK DEKraft APC

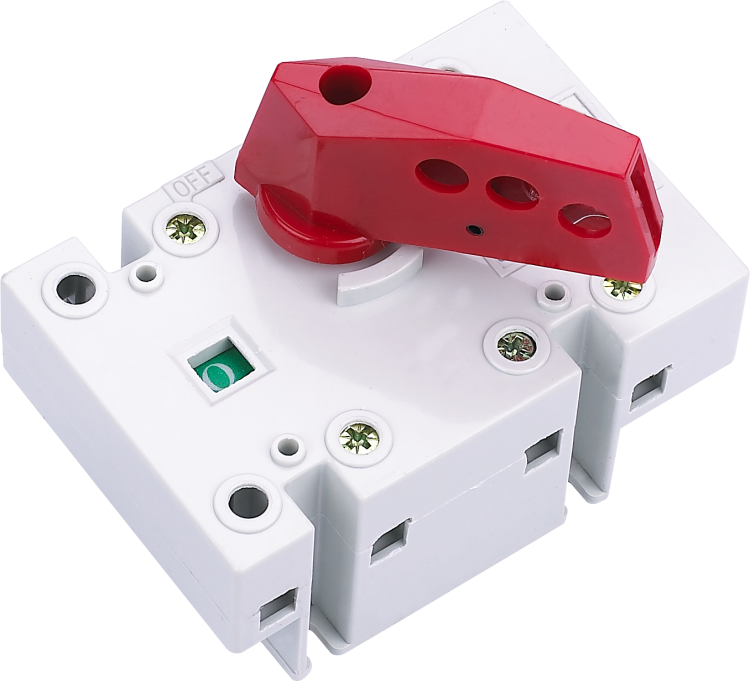

Выключатель-разъединитель 40A 3P ВР-101 от DEKraft - это коммутирующее устройство для безопасного отключения трехфазной цепи при обслуживании или аварийных ситуациях. Устройство предназначено для фиксированной установки в распределительных щитах и подходит для нагрузок с активными и индуктивными компонентами. Артикул 40000dek соответствует модели серии ВР-101 с номинальным током 40 А.

Назначение и область применения

Выключатель-разъединитель 40A 3P ВР-101 используется для механического отключения электроцепи без нагрузки. Он не предназначен для частых включений/выключений под током, но обеспечивает надежную изоляцию после отключения. Применяется в распределительных щитах на объектах промышленного и коммерческого назначения: станках, насосах, системах вентиляции, конвейерах. Подходит для цепей с номинальным напряжением до 690 В переменного тока частотой 50 Гц, согласно категории применения AC-22B - то есть для смешанных нагрузок, где есть как резистивные, так и индуктивные элементы.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 40 А - максимальный постоянный рабочий ток
• Номинальное напряжение изоляции: 690 В - гарантирует безопасную работу при высоких напряжениях
• Условный ток короткого замыкания: 2 кА - способен выдерживать кратковременные перегрузки без разрушения
• Тип элемента управления: тумблер - простой, наглядный и надежный механизм включения/отключения
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Габаритные размеры: 80×70×105 мм - компактная форма, позволяет экономить место в шкафу
• Тип присоединения: винтовые клеммы - совместимы с медными и алюминиевыми проводниками до 16 мм2
• Конструкция: встраиваемое устройство фиксированной установки - монтируется на DIN-рейку или монтажную плату
• Блокировка: да - возможность запирания в положении “Off” для предотвращения случайного включения
• Цвет элементов управления: черный - контрастный, легко различимый

Совместимость и монтаж

Выключатель-разъединитель 40A 3P ВР-101 устанавливается на монтажную плату или DIN-рейку в распределительном щите. Для монтажа требуется свободное пространство минимум 80×70 мм. Клеммы расположены сбоку - подключение проводов возможно как сверху, так и снизу устройства, что упрощает трассировку кабелей. Медные клеммы обеспечивают хорошую проводимость и долговечность соединения. Благодаря компактному исполнению, устройство легко помещается даже в плотно укомплектованных щитах. Не требует специальных инструментов - достаточно отвертки для затяжки винтов.

Безопасность и стандарты

Выключатель-разъединитель 40A 3P ВР-101 соответствует требованиям к аппаратам категории AC-22B, что подтверждает его пригодность для работы с индуктивными нагрузками. Наличие двойного разрыва контактов обеспечивает более эффективное гашение электрической дуги при отключении, снижая риск оплавления и возгорания. Блокировка в положении “Off” позволяет применять устройство в соответствии с правилами безопасности при проведении работ на оборудовании. Однако, из-за степени защиты IP00, использование вне защищенного корпуса недопустимо - это основное условие соблюдения норм электробезопасности.

Преимущества

• Двойной разрыв контактов - увеличивает срок службы и снижает риск отказа при отключении
• Медные клеммы - обеспечивают минимальные потери энергии и устойчивость к окислению
• Гибкий подвод питания - можно подключать кабели сверху или снизу, упрощая сборку щита
• Функция блокировки - обязательна для выполнения требований OSHA и ПУЭ при работе на оборудовании
• Компактный размер - позволяет использовать в ограниченном пространстве без потерь функциональности

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - только для отключения без тока
• Степень защиты IP00 - нельзя устанавливать в открытых помещениях, на улице или во влажной среде
• Не имеет встроенной защиты от перегрузок или коротких замыканий - должен использоваться в паре с автоматическим выключателем или предохранителем
• Не подходит для цепей постоянного тока - рассчитан исключительно на переменный ток 50 Гц
• Нельзя использовать как основной коммутационный аппарат - только как разъединитель

Примеры использования

• Отключение трехфазного двигателя перед техобслуживанием на заводе
• Изолирование группы оборудования в распределительном щите при ремонте
• Обеспечение безопасного доступа к силовым кабелям в промышленных пультах управления
• Разъединение цепи вентиляционной системы перед плановой проверкой

Практические советы

• Перед монтажом убедитесь, что питание полностью отключено - даже при отключенном выключателе возможен контакт с фазами через другие участки цепи
• Затягивайте винты клемм равномерно и с усилием, указанным в документации - слабое соединение вызывает нагрев
• Используйте только провода сечением до 16 мм2 - большие жилы не войдут в клеммы
• При установке в щит с несколькими аналогичными устройствами - располагайте их с одинаковым направлением тумблера для единообразия и быстрого распознавания состояния
• Проверьте соответствие посадочных размеров (80×70 мм) перед заказом - особенно важно при модернизации старых щитов
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на наличие следов дуги или окисления - при необходимости очищать или менять устройство
