ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD40340B SE Выключатель-Разъединитель 3P 40A IP20 С APC

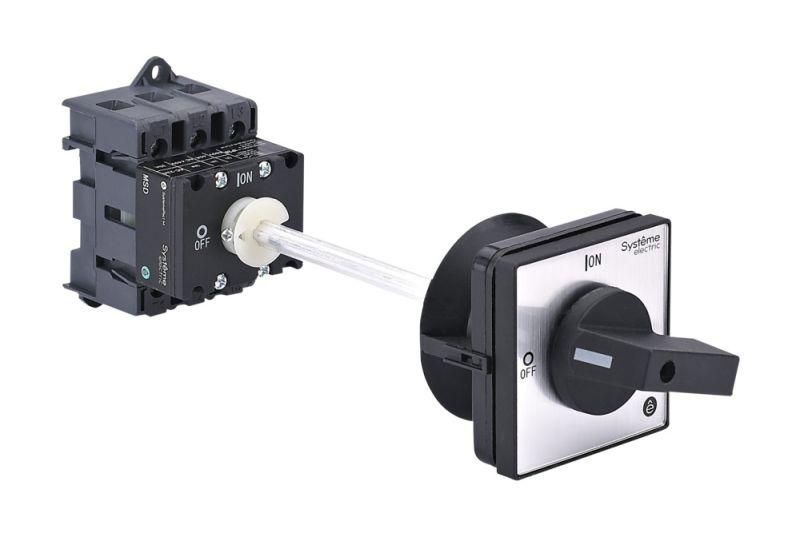

Выключатель-разъединитель Systeme Electric MSD40340B предназначен для безопасного отключения и коммутации силовых цепей в распределительных щитах. Его 3-полюсная конструкция с выносной рукояткой и монтажом на DIN-рейку делает его удобным решением для промышленных автоматизированных систем.

Назначение и область применения

Выключатель-разъединитель MSD40340B используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями согласно классам применения AC-3 и DC-3. Часто устанавливается в силовых шкафах на заводах, в конвейерных линиях, насосных станциях и других объектах, где требуется физическое отключение питания для обслуживания или аварийного отключения.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Рукоятка: выносная, поворотная, чёрного цвета, длина штока 32–150 мм
• Метод монтажа: на DIN-рейку или монтажную плату на задней стенке шкафа
• Гарантийный срок: 24 месяца

Совместимость и монтаж

MSD40340B совместим со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для установки на плату используются крепёжные отверстия на задней панели. Выносная рукоятка позволяет управлять устройством снаружи шкафа - например, с дверцы, что снижает риск случайного включения. Шток рукоятки можно настроить в пределах 32–150 мм, чтобы адаптировать под толщину двери или глубину шкафа. Устройство не требует специальных инструментов для монтажа - достаточно отвертки и соблюдения правил заземления.

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям безопасности для оборудования низкого напряжения. Возможность блокировки рукоятки навесными замками обеспечивает выполнение норм LOTO (Lock Out Tag Out) - запрет на включение во время ремонта. Большое изоляционное расстояние между контактами снижает риск пробоя даже при перенапряжении. Несмотря на заявление в описании про IP65, сам аппарат имеет степень защиты IP20 - значит, он не предназначен для открытых или влажных сред.

Преимущества

• Удобный монтаж на DIN-рейку - экономит место и ускоряет сборку шкафа
• Выносная рукоятка даёт доступ к управлению без вскрытия шкафа
• Поддержка блокировки замком - обязательное условие для промышленной безопасности
• Высокий механический ресурс - рассчитан на многократные операции включения/выключения
• Чёткая визуальная индикация положения контактов через положение рукоятки

Ограничения применения

Выключатель-разъединитель MSD40340B нельзя использовать как устройство защиты от перегрузки или КЗ - он не оснащён тепловыми или электромагнитными расцепителями. Он лишь обеспечивает физический разрыв цепи. Также не рекомендуется применять в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от внешних воздействий. Не предназначен для частой коммутации под нагрузкой выше 40 А или при постоянном токе свыше допустимого для класса DC-3.

Примеры использования

• Отключение питания трёхфазного электродвигателя на конвейере перед техобслуживанием
• Главный рубильник в распределительном щите станка с ЧПУ
• Изолирующий элемент в цепи нагревателей или насосов в производственных помещениях
• Ручной разъединитель в системе управления HVAC с контролируемым доступом

Практические советы

• Перед установкой проверьте, что длина штока рукоятки (32–150 мм) соответствует толщине дверцы шкафа - при необходимости используйте удлинители
• Не забудьте установить навесной замок на рукоятку при работе по LOTO - это требование норм безопасности
• При монтаже на плату убедитесь, что все провода подключены правильно и затянуты моментом, указанным в документации - перетягивание может повредить клеммы
• Не путайте этот выключатель с автоматическим выключателем - MSD40340B не отключится при перегрузке, только при ручном действии
• Для помещений с пылью или влагой выбирайте модели с более высокой степенью защиты - IP20 здесь недостаточно
