КРАСНОЙ ВЫНОСНОЙ РУКОЯТКОЙ НА ДИН-РЕЙКЕ/ПЛАТЕ - MSD40340R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 40A С APC

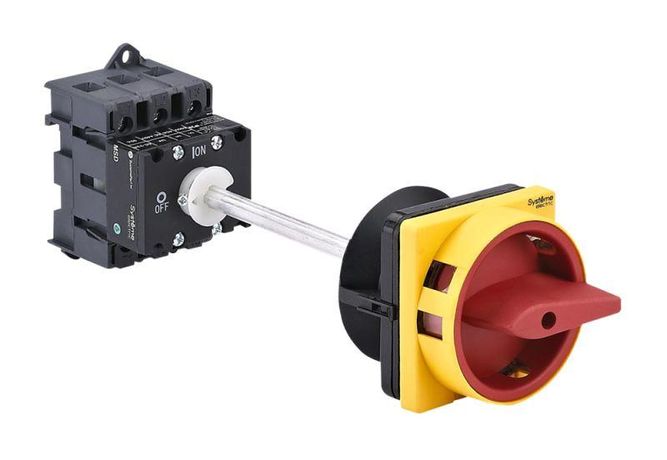

Выключатель-разъединитель SE MSD40340R - устройство для безопасного отключения электрической цепи при обслуживании или аварии. Применяется в распределительных щитах с нагрузкой до 40 А, особенно там, где требуется физическое размыкание цепи и возможность блокировки. Монтаж на DIN-рейку или плату, красная рукоятка с замком обеспечивают быстрый визуальный контроль состояния.

Назначение и область применения

Выключатель-разъединитель SE MSD40340R предназначен для ручного отключения электрической цепи без нагрузки или при минимальном токе. Он не рассчитан на частые включения под нагрузкой, но подходит для операций ввода/вывода питания, техобслуживания и аварийного отключения. Устройство используется в промышленных щитах: на станках, конвейерах, насосных системах, вентиляции, где нужна гарантированная изоляция цепи перед работой персонала. Подходит как главный или аварийный выключатель-разъединитель для цепей с активной, индуктивной или смешанной нагрузкой, в том числе для двигателей классов AC-3 и DC-3.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Степень защиты корпуса: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип механизма: поворотная выносная рукоятка с фиксацией в положении “ВКЛ” / “ВЫКЛ”
• Длина штока рукоятки: 32–150 мм (регулируемая, позволяет управлять с дверцы шкафа)
• Монтаж: на DIN-рейку (35 мм) или монтажную плату через отверстия на задней стенке
• Рабочая температура: -25C…+60C (по данным производителя серии SystemePact MCP)
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель SE MSD40340R совместим со всеми стандартными DIN-рейками типа EN 60715. Для установки на плату используются два крепёжных отверстия на задней панели. Красная рукоятка выведена наружу - её можно закрепить на дверце шкафа, что удобно для управления без вскрытия корпуса. Шток рукоятки легко настраивается в пределах 32–150 мм - подбирается под толщину двери или глубину шкафа. Для блокировки предусмотрены отверстия под навесные замки - позволяют запирать рукоятку в положении “ВЫКЛ”, исключая случайное включение.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Гарантируется большое изоляционное расстояние между контактами - обеспечивает надёжное разъединение даже при высоких напряжениях. Корпус выполнен из самозатухающего поликарбоната, устойчив к воздействию внешних факторов. Несмотря на заявление в описании про IP65, фактическая степень защиты устройства - IP20; внутренняя часть защищена, но входы для проводов и механизм рукоятки не герметичны. Не используйте в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты шкафа.

Преимущества

• Физическая блокировка рукоятки навесным замком - обязательное требование для безопасности при ТО
• Яркая красная рукоятка - сразу видно состояние (“ВКЛ”/“ВЫКЛ”), снижает риск ошибки
• Высокий механический ресурс - способен выдерживать тысячи циклов включения/выключения без потери надёжности
• Гибкий монтаж - подходит как для DIN-рейки, так и для жесткой фиксации на плате внутри шкафа
• Изоляционное расстояние между контактами выше стандарта - минимизирует риск пробоя

Ограничения применения

Выключатель-разъединитель SE MSD40340R нельзя использовать как автоматический выключатель. Он не имеет тепловой или электромагнитной защиты - не отключится при перегрузке или коротком замыкании. Его необходимо устанавливать после защитных аппаратов (автоматов, предохранителей). Также он не предназначен для частых включений под нагрузкой - допускаются лишь редкие операции отключения. IP20 не обеспечивает защиту от пыли и брызг - не монтируйте в открытых помещениях, на улице или в сырых зонах без дополнительного кожуха.

Примеры использования

• Главный выключатель в щите управления станком CNC - отключается перед заменой инструмента
• Аварийный отключающий элемент на конвейере - блокируется замком во время ремонта
• Разъединитель в распределительном щите HVAC - позволяет полностью отключить питание вентилятора
• Щит освещения производственного участка - используется для планового отключения света без снятия напряжения с других цепей

Практические советы

• Перед монтажом проверьте длину штока - выбирайте вариант 80–120 мм для типовых шкафов глубиной 400–600 мм
• Не затягивайте болты слишком сильно - пластиковый корпус может треснуть
• Обязательно используйте навесной замок при работе с оборудованием, где действуют правила LOTO (Lockout-Tagout)
• Подбирайте сечение кабелей: для 40 А рекомендовано медное сечение не менее 6 мм2
• Если планируете установку в условиях пыли или влаги - поместите весь шкаф в корпус с защитой IP54 или выше
• Проверяйте положение рукоятки перед включением - она должна быть четко зафиксирована в одном из крайних положений
