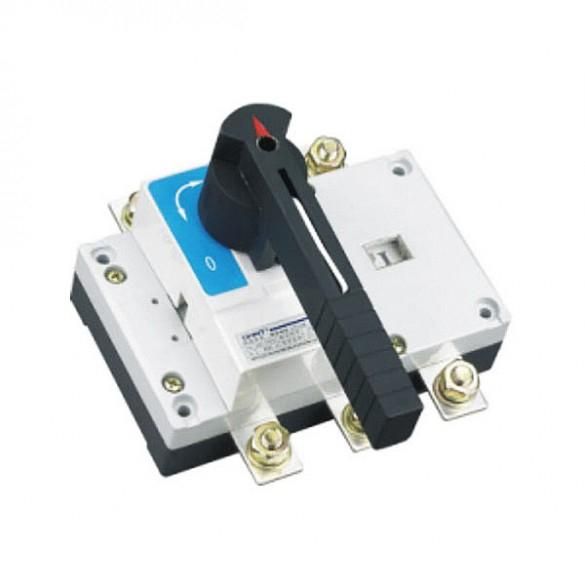

Рукоятка выносная управления | 393475 CHINT Выключатель-разъединитель NH40-40/3W ,3P ,40А

Выключатель-разъединитель CHINT NH40-40/3W - это надёжное устройство для безопасного отключения трёхфазной сети с номинальным током 40 А. Он предназначен для ручного управления питанием оборудования в распределительных щитах и применяется как главный выключатель в промышленных и жилых объектах.

Назначение и область применения

Выключатель-разъединитель CHINT NH40-40/3W используется для ручного отключения и изоляции электрической цепи при обслуживании, ремонте или аварийных ситуациях. Устройство не рассчитано на частые переключения под нагрузкой - его задача - обеспечить видимый разрыв цепи и безопасную работу персонала. Применяется в низковольтных комплектных устройствах: ВРУ, распределительных шкафах, ящиках управления, на производствах и в зданиях с трёхфазными сетями до 690 В.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 40 А - максимальный длительно допустимый ток при нормальной работе
• Номинальное напряжение: 400–690 В переменного тока / до 440 В постоянного тока
• Номинальный ток короткого замыкания: 5 кА - способен выдерживать кратковременные сверхтоки при КЗ
• Мощность при AC-3, 400 В: 18,5 кВт - соответствует нагрузкам типичных асинхронных двигателей
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Тип управления: поворотная выносная рукоятка - позволяет управлять устройством с удалённого места
• Конструкция: комплектное устройство в корпусе - готов к монтажу без сборки
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния
• Цвет рукоятки: чёрный - стандартная цветовая маркировка для промышленных аппаратов

Совместимость и монтаж

Выключатель-разъединитель CHINT NH40-40/3W монтируется на DIN-рейку 35 мм в щитах, совместим со стандартными креплениями для устройств серии NH40. Выносная рукоятка крепится через специальный механизм, позволяющий расположить её вне корпуса шкафа - удобно для операторского доступа. Подключение проводов осуществляется к верхним и нижним зажимам. Обязательно соблюдать посадочные размеры: устройство требует свободного пространства вокруг для поворота рукоятки (не менее 100 мм в радиусе).

Безопасность и стандарты

Выключатель-разъединитель NH40-40/3W соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Конструкция гарантирует видимый разрыв цепи при отключении - обязательное условие для безопасности при работах под напряжением. Как главный выключатель, он выполняет функцию изолирующего аппарата, что делает его подходящим для использования в системах, где требуется физическое отсоединение питания.

Преимущества

• Выносная рукоятка - возможность управления с безопасного расстояния, без открывания шкафа
• Высокая коммутационная стойкость - выдерживает токи КЗ до 5 кА
• Жесткая механическая связь между полюсами - все три фазы отключаются одновременно, исключая опасные режимы работы
• Простая и проверенная конструкция - минимум деталей, высокая надёжность и долгий срок службы
• Подходит для установки в составе ВРУ и других комплектных устройств - сертифицирован для массового применения

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - используйте автоматические выключатели или контакторы для регулярного управления
• IP20 - не подходит для открытых площадок, сырых помещений или мест с пылью
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния («включен/выключен») к системам автоматизации
• Требуется ручное воздействие - не подходит для дистанционного или программного управления

Примеры использования

• Главный рубильник в ВРУ многоквартирного дома
• Отключающее устройство перед частотным преобразователем на производстве
• Разъединитель для обслуживания насосной группы в системе водоснабжения
• Фиксирующая точка отключения в распределительном шкафу станка с ЧПУ

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки - не превышайте 40 А
• Обеспечьте достаточное пространство вокруг рукоятки для полного поворота - иначе она будет задевать соседние элементы
• Используйте этот выключатель только как изолирующее устройство; для защиты от перегрузок и КЗ примените автоматический выключатель
• При необходимости сигнализации состояния добавьте внешний контактный модуль или используйте другой тип аппарата
• Проверяйте целостность механизма после каждого отключения - особенно в условиях вибраций
