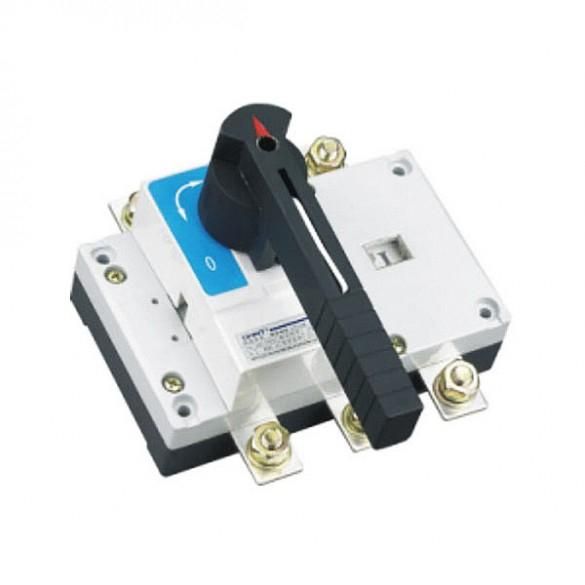

Выключатель-разъединитель NH40-40/3 ,3P ,40А, стандартная рукоятка управления | 393526 CHINT

Выключатель-разъединитель CHINT NH40-40/3 - это трёхполюсное устройство на 40 А, предназначенное для безопасного отключения и изоляции электрических цепей в распределительных системах. Он сочетает функции коммутации и разъединения, что делает его надёжным решением для промышленных и жилищных объектов. Артикул 393526 соответствует серии NH40, известной своей прочностью и совместимостью со стандартными щитами.

Назначение и область применения

Выключатель-разъединитель CHINT NH40-40/3 используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он обеспечивает видимый разрыв цепи, что требуется нормами безопасности. Применяется в низковольтных комплектных устройствах: ВРУ, распределительных шкафах, ящиках управления, пультах контроля. Подходит для сетей переменного тока до 690 В / 50 Гц и постоянного тока до 440 В. Часто устанавливается перед двигателями, нагревателями, преобразователями частоты.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 40 А
• Номинальное напряжение: 400–690 В переменного тока, до 440 В постоянного тока
• Номинальная мощность по классу AC-3: 18,5 кВт (подходит для управления асинхронными двигателями)
• Номинальный ток короткого замыкания: 5 кА - способен выдерживать кратковременные перегрузки без повреждений
• Тип управления: поворотная удлинённая рукоятка - удобна для операций даже в плотном щите
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Конструкция: цельнолитой корпус, компактное сборочное решение
• Вспомогательные контакты: отсутствуют - не имеет сигнализационных выходов
• Цвет рукоятки: чёрный

Совместимость и монтаж

Выключатель-разъединитель CHINT NH40-40/3 монтируется на DIN-рейку шириной 35 мм, как и большинство модульных аппаратов. Установка выполняется в закрытые распределительные шкафы с достаточным свободным пространством вокруг для провода и рукоятки. Посадочные размеры соответствуют стандартам IEC 60947-3. Для подключения используются болтовые зажимы - рекомендуется момент затяжки 1,5–2 Нм. Кабельные входы рассчитаны на медные жилы сечением до 16 мм2. Обязательно соблюдать порядок фаз при подключении - все три полюса работают синхронно.

Безопасность и стандарты

Выключатель-разъединитель NH40-40/3 соответствует требованиям международного стандарта IEC 60947-3. Конструкция гарантирует механическую блокировку положения «выкл» - невозможно случайно включить устройство при открытой дверце шкафа. Отключение происходит с явным разрывом контактов, что позволяет выполнять работы под напряжением других цепей. Соответствует требованиям ГОСТ Р МЭК 60947-3.

Преимущества

• Механизм с высокой долговечностью - рассчитан на тысячи циклов включения/отключения
• Удлинённая рукоятка обеспечивает комфортное управление даже в ограниченном пространстве
• Жесткий металлический корпус минимизирует риск деформации при внешнем воздействии
• Подходит для установки в качестве главного выключателя - может использоваться как основной рубильник в ВРУ
• Не требует внешнего питания - полностью механическое устройство, отказоустойчиво

Ограничения применения

• Не предназначен для частого автоматического включения/отключения - не является контактором
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Отсутствие вспомогательных контактов исключает возможность удалённой сигнализации состояния (вкл/выкл)
• Не работает в цепях с током выше 40 А - превышение вызывает перегрев и повреждение контактов
• Не подходит для защиты от перегрузок или коротких замыканий - требует обязательной установки предохранителей или автоматических выключателей

Примеры использования

• Главный выключатель в ВРУ многоквартирного дома
• Отключающее устройство перед частотным преобразователем на производственной линии
• Рубильник в шкафе управления насосной станцией
• Разъединитель в распределительном щите холодильного оборудования
• Точка отключения для техобслуживания станков с ЧПУ

Практические советы

• Перед монтажом проверьте соответствие номинала сети (400–690 В) и нагрузки (не более 40 А)
• Обеспечьте минимальный зазор 50 мм вокруг рукоятки - она должна свободно поворачиваться
• Используйте только качественные кабели с подходящим сечением - плохой контакт вызывает нагрев
• При установке в щит с несколькими выключателями - пометьте каждый, чтобы избежать ошибок при отключении
• Не используйте этот выключатель как единственный защитный аппарат - всегда комбинируйте с автоматическим выключателем или предохранителем
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление снижает надёжность
