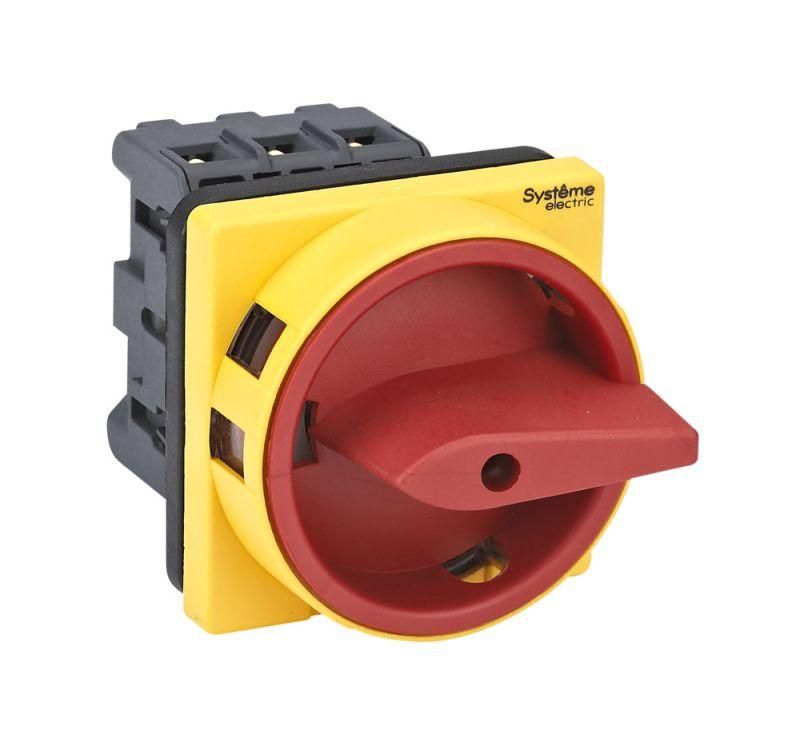

Выключатель-разъединитель SystemePact MCP SE 32А 3P IP20 с замком Systeme Electric MSD32310R

Выключатель-разъединитель Systeme Electric MSД32310R - устройство для безопасного отключения и коммутации трёхфазных цепей до 32 А, предназначенное для установки на дверцах щитов и оснащённое красной рукояткой с возможностью запирания замком. Подходит для промышленного оборудования, где требуется надёжная изоляция и быстрый доступ к отключающему элементу.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSД32310R используется для ручного отключения и включения трёхфазных электрических цепей с активной, индуктивной или смешанной нагрузкой. Применяется как главный или аварийный выключатель в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах промышленной автоматизации. Устройство обеспечивает физическое разрывание цепи - необходимое условие для проведения техобслуживания и ремонта.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 3
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Тип монтажа: на дверцу (через 4 винта) или на DIN-рейку
• Рукоятка: красная, поворотная, с возможностью блокировки навесными замками
• Гарантийный срок: 24 месяца
• Категории применения: AC-3 (пуски и остановки асинхронных двигателей), DC-3 (переключение постоянного тока)

Совместимость и монтаж

Выключатель-разъединитель Systeme Electric MSД32310R устанавливается на дверцу шкафа с помощью четырёх винтов. Отверстия под крепление расположены по углам корпуса - совпадают со стандартными размерами дверец промышленных щитов. Также возможно крепление на DIN-рейку через адаптер (не в комплекте). Для подключения используются верхние и нижние зажимы сечением до 25 мм2. Клеммы рассчитаны на медные провода с наконечниками. Перед монтажом проверьте соответствие посадочного места и наличие свободного пространства вокруг устройства для свободного поворота рукоятки.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-3 для выключателей-разъединителей. Конструкция обеспечивает достаточное изоляционное расстояние между полюсами, снижает риск дугового пробоя. Красная рукоятка визуально отличает устройство от обычных переключателей - это требование безопасности для аварийных отключений. Возможность блокировки рукоятки навесными замками позволяет реализовать процедуру LOTO (Lock Out Tag Out) - обязательную практику при обслуживании энергоустановок.

Преимущества

• Физический разрыв цепи - гарантия полного отсутствия напряжения после отключения
• Красная рукоятка - легко определить положение “вкл./выкл.” даже в условиях плохой видимости
• Заблокируемая рукоятка - предотвращает случайное включение во время работ
• Высокий механический ресурс - способен выдерживать тысячи операций включения/отключения
• Гибкая установка - можно монтировать как на дверцу, так и на DIN-рейку

Ограничения применения

Выключатель-разъединитель Systeme Electric MSД32310R не предназначен для частых операций в режиме нагрузки - он не является автоматическим выключателем и не имеет функции защиты от перегрузки или короткого замыкания. Его нельзя использовать в местах с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 исключает работу вне герметичных шкафов. Не рекомендуется для установки в открытых помещениях или на улице.

Примеры использования

• Главный выключатель на дверце щита управления станком CNC
• Аварийный отключатель на пульте конвейерной линии
• Разъединитель перед частотным преобразователем в системе вентиляции
• Центральный рубильник в распределительном щите производственного цеха

Практические советы

• Перед установкой убедитесь, что посадочные отверстия на дверце точно совпадают с габаритами корпуса MSД32310R - используйте шаблон или старую деталь как ориентир
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковый корпус
• Используйте навесные замки с ключом, который хранится только у ответственных лиц - это усиливает безопасность при плановых работах
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с двигателями большой мощности
• Если нужна защита от пыли и брызг - выбирайте модель с IP65; этот вариант (MSД32310R) подходит только для внутренней установки в защищённых шкафах
