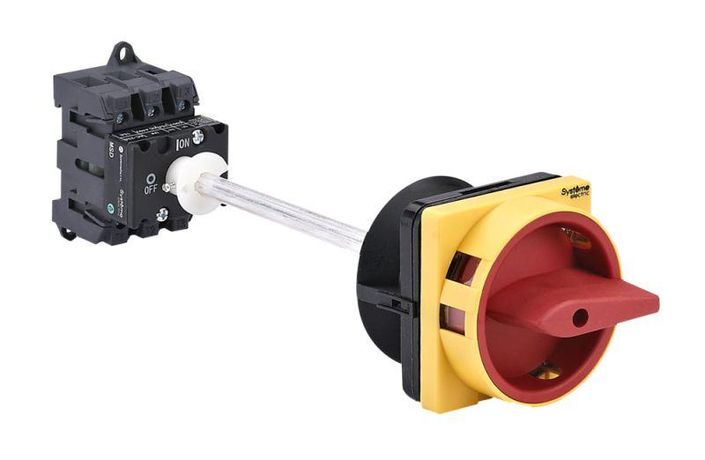

КРАСНОЙ ВЫНОСНОЙ РУКОЯТКОЙ НА ДИН-РЕЙКЕ/ПЛАТЕ - MSD32340R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 32A С APC

Выключатель-разъединитель Systeme Electric MSD32340R - устройство для безопасного отключения силовой цепи в распределительных щитах. Он сочетает функции коммутационного аппарата и физического разъединения, что делает его надёжным решением для обслуживания оборудования. Монтаж на DIN-рейку, возможность блокировки и красная рукоятка обеспечивают удобство и соответствие требованиям безопасности.

Назначение и область применения

Выключатель-разъединитель MSD32340R предназначен для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Часто используется как главный или аварийный выключатель-разъединитель в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется явное физическое размыкание цепи для проведения работ.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 32 А
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Тип устройства: выключатель-разъединитель
• Рукоятка: красная, выносная, поворотная, длина штока 32–150 мм
• Монтаж: на DIN-рейку или монтажную плату (на заднюю панель шкафа)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

MSD32340R устанавливается на стандартную DIN-рейку типа TS35. Также возможно крепление через отверстия на задней панели шкафа - это удобно при ограниченном пространстве на рейке. Выносная рукоятка позволяет управлять устройством с внешней стороны дверцы шкафа, не открывая её. Для установки важно учитывать свободное место вокруг аппарата: минимальный зазор - 50 мм спереди и по бокам для обеспечения теплового режима и доступа к рукоятке.

Безопасность и стандарты

Устройство соответствует принципам безопасности IEC 60947-3. Красная рукоятка визуально отличает его от обычных переключателей, что снижает риск случайного включения. Возможность блокировки навесными замками позволяет выполнить процедуру LOTO (Lock Out Tag Out) - обязательную меру при техобслуживании. Большое изоляционное расстояние между контактами гарантирует надёжное разъединение даже при высоких напряжениях.

Преимущества

• Физическое разъединение цепи - видимый разрыв контактов, необходимый для ремонта и проверки
• Блокировка рукоятки навесными замками - исключает включение при проведении работ
• Высокий механический ресурс - рассчитан на многократные операции включения/выключения
• Гибкий монтаж - можно закрепить как на DIN-рейке, так и на плате внутри шкафа
• Чёткая визуальная индикация положения - красная рукоятка легко заметна даже в условиях плохой освещённости

Ограничения применения

Выключатель-разъединитель MSD32340R не предназначен для частых операций включения под нагрузкой - он не имеет дугогашения, как автоматический выключатель. Его нельзя использовать как основной аппарат защиты от перегрузок или коротких замыканий. Также IP20 не обеспечивает защиту от пыли и влаги - устройство допускается к установке только во внутренних помещениях, в закрытых щитах без воздействия окружающей среды.

Примеры использования

• Главный выключатель в распределительном щите станка с асинхронным двигателем
• Аварийный отключающий элемент на линии конвейера
• Разъединитель перед частотным преобразователем для безопасного сервисного обслуживания
• Центральный выключатель в системе освещения производственного участка

Практические советы

• Выбирайте длину штока рукоятки (32–150 мм) в зависимости от толщины дверцы шкафа - она должна доходить до внешней поверхности, но не выпирать слишком сильно
• Используйте навесные замки с ключом, совпадающим с другими устройствами в щите - это упрощает управление LOTO
• Не используйте MSD32340R вместо автомата: для защиты от перегрузок и КЗ обязательно установите предохранители или автоматические выключатели
• Перед монтажом проверьте, чтобы DIN-рейка была жестко закреплена - вибрации могут вызвать ослабление контактов
• При сборке щита оставляйте минимум 80 мм свободного места сверху и снизу для теплоотвода и будущего обслуживания
