ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD32440B SE Выключатель-Разъединитель 4P 32A IP20 С APC

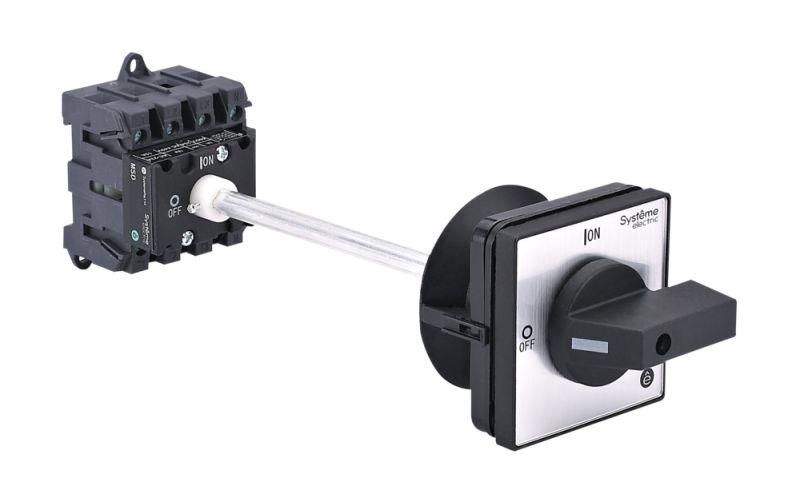

Выключатель-разъединитель Systeme Electric MSD32440B предназначен для безопасного отключения электрических цепей до 32 А в распределительных щитах. Его 4-полюсная конструкция с выносной рукояткой обеспечивает удобство управления и надежное размыкание даже при высоких нагрузках - идеально для промышленных систем на DIN-рейке.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD32440B используется для ручного отключения и включения силовых цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в промышленных щитах: на станках, конвейерах, насосных станциях, системах автоматизации. Монтируется на DIN-рейку или монтажную плату внутри шкафа - не требует доступа со стороны фронта.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 4
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от воды и пыли
• Тип механизма: выключатель-разъединитель - не рассчитан на частые переключения под нагрузкой
• Длина штока рукоятки: 32–150 мм (можно выбрать в зависимости от глубины шкафа)
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку типа TS35. Также возможно крепление на монтажную плату через отверстия на задней стенке - подходит для установки внутрь шкафов с ограниченным пространством передней части. Выносная черная рукоятка позволяет оперировать устройством снаружи шкафа без вскрытия. Шток рукоятки можно настроить в пределах 32–150 мм - выбирайте длину в соответствии с толщиной дверцы или панели шкафа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных аппаратов среднего напряжения. Большое изоляционное расстояние между контактами гарантирует надежное разъединение, исключающее случайное пробивание. Возможность блокировки рукоятки навесными замками позволяет выполнить процедуру LOTO (Lock Out Tag Out) - обязательна при обслуживании оборудования.

Преимущества

• Рукоятка вынесена - управление безопаснее, особенно при работе рядом с опасными зонами
• Поддерживается блокировка замком - соблюдение норм безопасности при ремонте
• Высокий механический ресурс - способен выдерживать многократные циклы включения/выключения
• Монтаж на DIN-рейку или плату - гибкость установки в разных типах шкафов
• Черная рукоятка контрастна - легко определить положение устройства визуально

Ограничения применения

Выключатель-разъединитель Systeme Electric MSD32440B не предназначен для частых переключений под нагрузкой - он не является автоматическим выключателем. Для защиты от перегрузок и КЗ требуется установка отдельного автомата или предохранителя. IP20 не обеспечивает защиту от влаги - использовать только во внутренних помещениях, в сухих и пылезащищенных шкафах. Не применять на открытых площадках или в условиях повышенной влажности.

Примеры использования

• Отключение питания 4-проводного трехфазного двигателя на конвейере
• Ручное отключение входа в частотный преобразователь для техобслуживания
• Разрыв цепи в щите управления насосной станцией перед работами
• Функциональный рубильник в распределительном шкафе с несколькими потребителями

Практические советы

• Перед монтажом проверьте длину штока - если дверца шкафа толще 150 мм, используйте удлинители (не входят в комплект)
• Не забудьте про блокировку: при наличии нескольких обслуживающих бригад - всегда используйте навесной замок
• При установке на DIN-рейку убедитесь, что соседние устройства не мешают свободному ходу рукоятки
• Для контроля состояния контактов - периодически осматривайте их при отключенном питании; при появлении следов нагара - замените устройство
• Этот выключатель-разъединитель - часть серии SystemePact MCP - совместим с другими элементами этой линейки по форм-фактору и креплениям
