КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ С ЗАМКОМ - MSD40410R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 40A IP20 APC

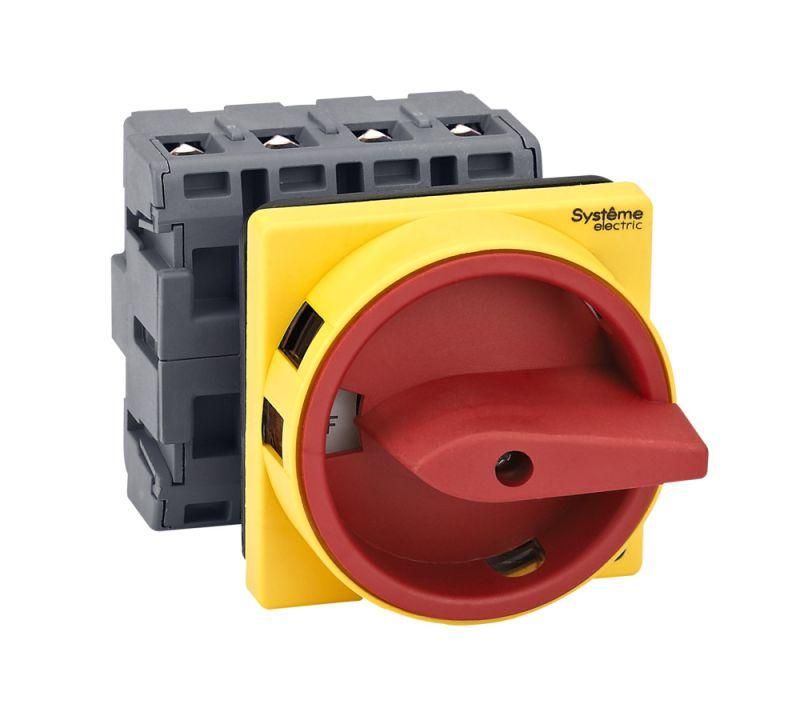

Выключатель-разъединитель Systeme Electric MSD40410R - устройство для безопасного отключения четырёхпроводных электрических цепей до 40 А, предназначенное для установки на дверцах щитов. Его красная рукоятка с замком обеспечивает визуальную и механическую фиксацию состояния «выключено», что особенно важно в условиях обслуживания оборудования.

Назначение и область применения

Выключатель-разъединитель MSD40410R используется для ручного отключения и включения силовых цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется как главный или аварийный выключатель в распределительных щитах, где требуется быстрый доступ к отключающему устройству. Часто устанавливается на дверцах шкафов для удобства оператора - достаточно повернуть рукоятку, чтобы отключить питание всей цепи.

Технические характеристики

• Номинальный ток: 40 А - способен надёжно коммутировать нагрузки до этого значения без перегрева;
• Число полюсов: 4 - позволяет отключать все провода одновременно, включая ноль, если он есть в системе;
• Степень защиты: IP20 - защищает от контакта с пальцами и твёрдыми предметами размером более 12,5 мм, но не защищён от воды и пыли;
• Рукоятка: красная, поворотная, с возможностью запирания навесным замком - визуально отличаема, предотвращает случайное включение;
• Монтаж: на дверцу, с помощью 4 винтов - обеспечивает жёсткую фиксацию и исключает люфт при частых операциях.

Совместимость и монтаж

MSD40410R монтируется на дверцу щита через четыре отверстия под винты. Диаметр отверстий соответствует стандартному креплению для устройств этой серии. Установка требует свободного места перед дверью - рукоятка должна иметь угол поворота не менее 90°. Совместим со всеми типами DIN-рейки и корпусами, совпадающими по габаритам. Не рекомендуется использовать в местах с высокой вибрацией без дополнительной фиксации.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-3 для выключателей-разъединителей. Красная рукоятка соответствует нормам безопасности - цвет указывает на функцию экстренного отключения. Возможность запирания замком обеспечивает выполнение правил LOTO (Lock Out Tag Out) при проведении техобслуживания.

Преимущества

• Красная рукоятка легко узнаваема даже издалека - снижает риск ошибочного действия;
• Запираемая конструкция гарантирует, что оборудование не будет включено во время ремонта;
• Жесткий монтаж на 4 винта минимизирует износ механизма при частом использовании;
• Изготовлен в серии SystemePact MCP - проверенная надёжность системы SE (Systeme) для промышленной автоматизации.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна;
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузок или коротких замыканий; необходимо использовать в паре с автоматическими выключателями;
• Не подходит для частого включения/отключения под нагрузкой - рассчитана на редкие операционные отключения, а не на регулярное управление оборудованием.

Примеры использования

• Главный выключатель на дверце щита управления станком CNC;
• Аварийный отключатель на входе в зону обслуживания конвейера;
• Разъединитель для питания группы насосов в технологическом помещении;
• Фиксируемый рубильник в распределительном щите на производстве с режимом LOTO.

Практические советы

• Перед установкой проверьте, что посадочные отверстия на дверце точно совпадают с расположением крепёжных отверстий MSD40410R - допуск +-1 мм;
• Используйте навесной замок с ключом, который хранится только у ответственных лиц - это обязательное условие для соблюдения правил техники безопасности;
• Не используйте этот выключатель-разъединитель как единственный элемент защиты - всегда сочетайте его с автоматическим выключателем или предохранителем;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление может вызвать нагрев и отказ.
