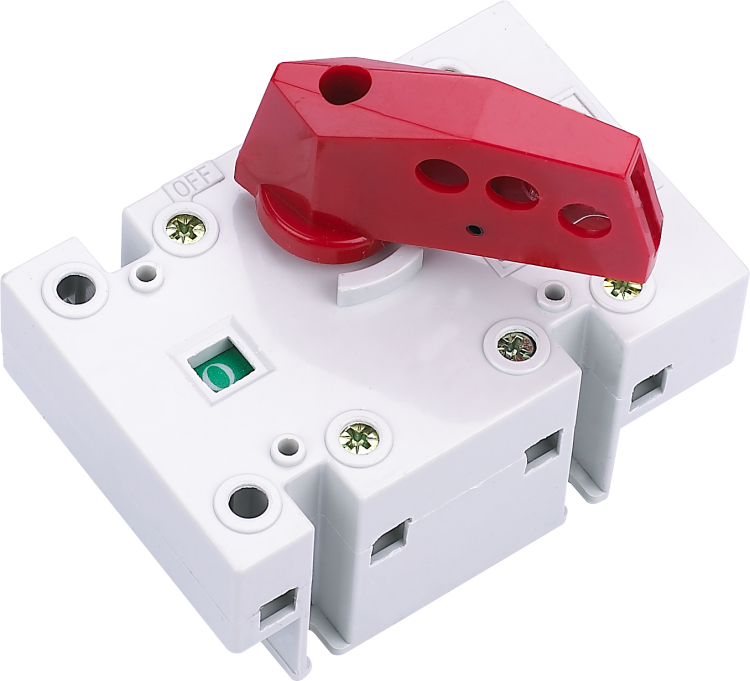

Выключатель-разъединитель 40A 4P ВР-101 | 40020DEK DEKraft APC

Выключатель-разъединитель 40A 4P ВР-101 от DEKraft - это коммутирующее устройство для безопасного отключения цепей с током до 40 А в распределительных щитах. Он сочетает функции выключателя и разъединителя, обеспечивая механическое отключение и видимый разрыв цепи, что важно для обслуживания и ремонта электрооборудования.

Назначение и область применения

Выключатель-разъединитель 40A 4P ВР-101 предназначен для ручного отключения четырёхпроводных цепей переменного тока с частотой 50 Гц. Применяется в качестве главного рубильника в распределительных щитах, где требуется явный разрыв цепи перед работами на оборудовании. Подходит для смешанных нагрузок - активных (например, нагреватели) и индуктивных (электродвигатели, трансформаторы), согласно категории применения AC-22B.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно;
• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Номинальное напряжение изоляции: 690 В - гарантирует безопасную работу в сетях до 690 В переменного тока;
• Условный ток короткого замыкания: 2 кА - способен выдерживать кратковременные токи КЗ до этой величины без разрушения;
• Тип элемента управления: тумблер - простой, надёжный рычаг с чётким положением “вкл/выкл”;
• Степень защиты IP00 - устройство не защищено от пыли и воды, требует установки внутри закрытых корпусов;
• Габариты: 80×70×105 мм - компактный формат, соответствует типоразмеру 63;
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри шита;
• Клеммы: медные - обеспечивают низкое переходное сопротивление и устойчивость к окислению;
• Блокировка: есть - предотвращает случайное включение при проведении работ;
• Подвод питания: сверху или снизу - гибкая схема подключения проводов.

Совместимость и монтаж

Выключатель-разъединитель 40A 4P ВР-101 совместим с любыми распределительными щитами, имеющими место под монтажную плиту. Для установки используется винтовое соединение - провода зажимаются в медных клеммах. Диаметр жил: рекомендуется 0,5–16 мм2 (не указано производителем, но типично для таких аппаратов). Устройство не имеет крепления на DIN-рейку - необходимо использовать специальную монтажную плату или основание. Обязательно соблюдать порядок подключения: входные провода - с одной стороны, выходные - с противоположной, чтобы сохранить целостность двойного разрыва.

Безопасность и стандарты

Выключатель-разъединитель 40A 4P ВР-101 соответствует требованиям к устройствам категории AC-22B, что подтверждает его пригодность для работы с двигателями и другими индуктивными нагрузками. Наличие двойного разрыва контактов снижает риск возникновения дуги при отключении. Блокировка исключает возможность включения устройства во время техобслуживания. Однако из-за степени защиты IP00 использование вне закрытого щита запрещено - это требование норм безопасности.

Преимущества

• Двойной разрыв каждого контакта - увеличивает срок службы и снижает риск оплавления;
• Медные клеммы - минимизируют потери энергии и улучшают контакт при многократном подключении;
• Гибкий подвод питания - можно подключать провода как сверху, так и снизу, что упрощает сборку щита;
• Компактный размер - экономит место в щите, особенно важна для плотной компоновки;
• Фиксированная конструкция - не допускает случайного смещения после монтажа.

Ограничения применения

• Не предназначена для автоматического управления - только ручное управление через тумблер;
• IP00 - нельзя устанавливать в условиях повышенной влажности, пыли или открытых площадках;
• Не подходит для частого включения/отключения - не рассчитана на интенсивную коммутацию (более 10 раз в день);
• Отсутствие защиты от перегрузки - обязательно нужен автоматический выключатель или предохранитель в цепи;
• Требуется монтажная плата - невозможно установить на DIN-рейку.

Примеры использования

Выключатель-разъединитель 40A 4P ВР-101 применяется:

• Как главный рубильник в щитах промышленных станков с трёхфазным питанием;
• Для отключения питания конвейерных систем перед плановым обслуживанием;
• На входе распределительных щитов в цехах, где требуется визуальный контроль отключения;
• В системах освещения крупных помещений с несколькими группами нагрузок.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов клеммам - используйте наконечники для многожильных проводов;
• Обеспечьте доступ к тумблеру - он должен быть легко заметен и доступен для оператора;
• Используйте этикетку “Отключено - работа ведётся!” рядом с выключателем, особенно при работе в команде;
• Проверяйте затяжку клемм через 1–2 месяца после первого включения - первичная усадка проводов может вызвать ослабление контакта;
• Не заменяйте этот аппарат на обычный автомат - он не выполняет функцию защиты, только отключения.
