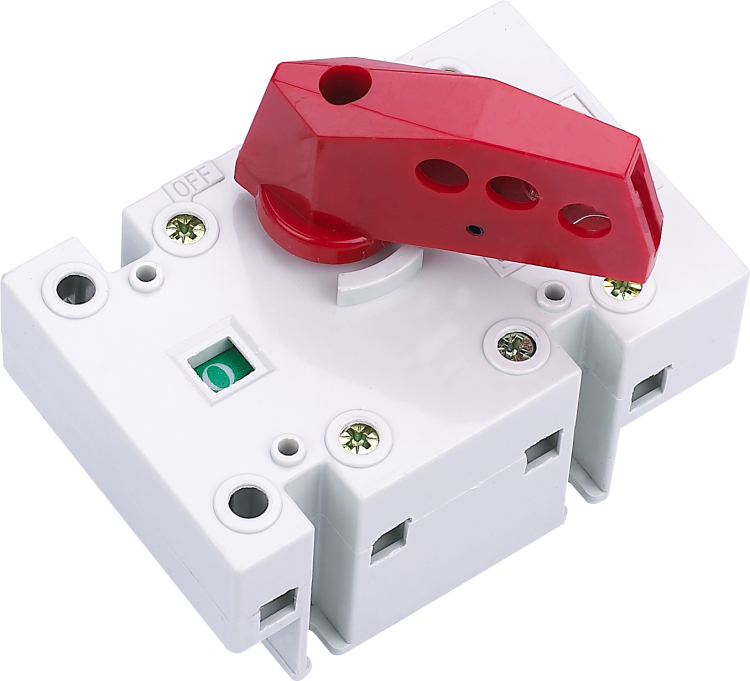

Выключатель-разъединитель ВР-101 100А 3П IP00 SE Dekraft 40003DEK

Выключатель-разъединитель ВР-101 от DEKraft - устройство для безопасного отключения трехфазной цепи на ток до 100 А. Применяется в распределительных щитах для обслуживания оборудования с активными и индуктивными нагрузками. Артикул 40003dek соответствует компактному исполнению с габаритами 80×124×107 мм.

Назначение и область применения

Выключатель-разъединитель ВР-101 предназначен для ручного отключения электрической цепи без нагрузки, а также для создания видимого разрыва в сети - необходимого при проведении техобслуживания или ремонта. Устройство подходит для работы в трёхфазных сетях с напряжением до 690 В и частотой 50 Гц. Категория применения AC-22B позволяет использовать его с комбинированными нагрузками: двигатели, нагреватели, трансформаторы. Часто устанавливается перед частотниками, пускателями и другим силовым оборудованием.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальное напряжение изоляции: 690 В
• Условный ток короткого замыкания: 2 кА - способен выдерживать кратковременные перегрузки, но не является автоматическим выключателем
• Тип управления: тумблер с фиксацией в положениях «ВКЛ»/«ВЫКЛ»
• Присоединение: винтовые медные клеммы - совместимы с многожильными и одножильными проводами
• Габариты: 80 × 124 × 107 мм
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки внутри закрытых корпусов
• Конструкция: встраиваемое устройство фиксированной установки
• Монтаж: на монтажную плату (дин-рейку не поддерживается)
• Блокировка: есть - возможность запирания в положении «выключено» для предотвращения случайного включения
• Цвет элементов управления: черный

Совместимость и монтаж

Выключатель-разъединитель ВР-101 монтируется на монтажную плиту или жестко зафиксированную поверхность внутри распределительного щита. Для установки требуется свободное место минимум 80×124 мм. Нельзя устанавливать на DIN-рейку - для этого нужны специальные адаптеры, которые не предусмотрены производителем. Подключение проводов возможно как сверху, так и снизу - это упрощает маршрутизацию кабелей. Медные клеммы рассчитаны на сечение провода до 25 мм2. Перед монтажом проверьте соответствие диаметра зажима и площади сечения используемых проводников.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям к аппаратам категории AC-22B, что гарантирует надежное отключение смешанных нагрузок. Двойной разрыв каждого контакта обеспечивает эффективное гашение дуги при отключении. Блокировка позволяет применять устройство в системах безопасности, где требуется исключить случайное включение. Однако, поскольку степень защиты IP00, использование вне электрошкафа или в условиях повышенной влажности недопустимо.

Преимущества

• Двойной разрыв контактов - снижает износ и увеличивает срок службы
• Медные клеммы - минимальные потери энергии, устойчивость к окислению
• Обратимый подвод питания - гибкость в проектировании схемы
• Компактные размеры - экономия места в шкафу
• Фиксирующая блокировка - соблюдение правил LOTO (Lock Out Tag Out)

Ограничения применения

• Не предназначена для отключения тока под нагрузкой - только после отключения автомата или контактора
• IP00 - нельзя использовать в открытых помещениях, на улице, в сырых или пыльных средах
• Отсутствует защита от перегрузок и коротких замыканий - обязательно нужна внешняя защита (автоматический выключатель)
• Не поддерживает монтаж на DIN-рейку - требует дополнительной фиксации
• Нет встроенных сигнализирующих контактов - для контроля состояния потребуется внешнее оборудование

Примеры использования

• Отключение питания насосной группы перед сервисным обслуживанием
• Изолирование входа частотного преобразователя в системе автоматизации
• Разъединение цепи питания конвейера во время планового ремонта
• Ручной отключающий элемент в распределительном щите производственного участка

Практические советы

• Перед установкой убедитесь, что питание полностью отключено - даже при выключенном ВР-101 ток может поступать через другие пути
• Затягивайте винты клемм усилием 1–1,5 Нм - переусиливать нельзя, чтобы не повредить контакт
• Для долговечности рекомендуется периодически осматривать клеммы на наличие нагрева или окисления
• Если используется несколько таких устройств, пометьте каждый - особенно важно при наличии блокировки
• Выбирая между ВР-101 и аналогичными моделями, обращайте внимание на габариты: этот вариант действительно компактен, но требует точного расположения в щите
