ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD125340B SE Выключатель-Разъединитель 3P 125A IP20 С APC

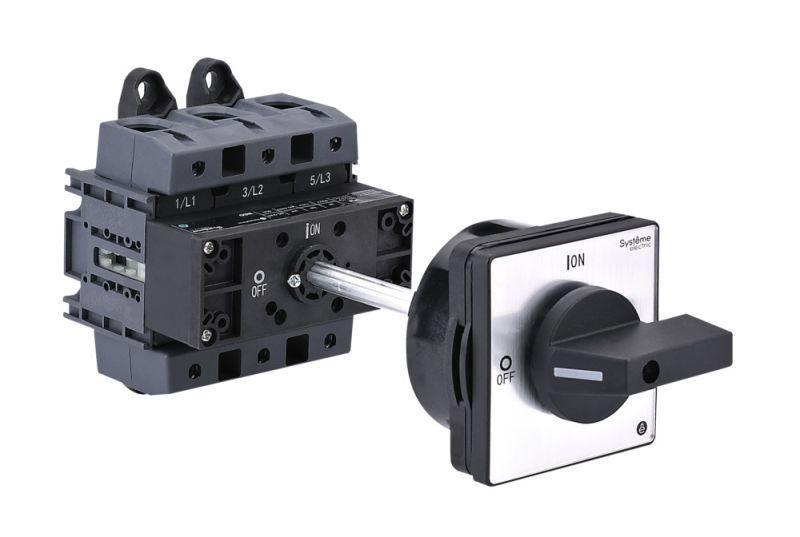

Выключатель-разъединитель Systeme Electric MSD125340B предназначен для безопасного отключения силовых цепей до 125 А в распределительных щитах. Его конструкция обеспечивает надежное разъединение при обслуживании, а черная выносная рукоятка позволяет управлять устройством снаружи шкафа без вскрытия корпуса.

Назначение и область применения

Выключатель-разъединитель MSD125340B используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в промышленных щитах: на станках, конвейерах, системах вентиляции, насосных станциях. Устройство не предназначено для частой коммутации - это исключительно аппарат разъединения, а не автоматический выключатель.

Технические характеристики

• Номинальный ток: 125 А - максимальная постоянная нагрузка, которую может выдерживать контактная система
• Число полюсов: 3 - переключает все три фазы одновременно
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды; требует установки внутри закрытого шкафа
• Рукоятка: черная, выносная, поворотная, длина штока 50–150 мм - позволяет оперировать устройством с внешней стороны шкафа
• Гарантия: 24 месяца

Совместимость и монтаж

MSD125340B монтируется на стандартную DIN-рейку типа TS35 или крепится на монтажную плату через отверстия на задней стенке шкафа. Выносная рукоятка проходит через отверстие в двери шкафа - важно заранее продумать ее расположение и зазоры. Шток регулируемый: можно выбрать длину между 50 и 150 мм под толщину двери. Для монтажа требуется свободное место вокруг аппарата: минимальный зазор 50 мм сверху и снизу для теплоотвода и удобства ручного управления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для аппаратов разъединения. Большое изоляционное расстояние между контактами гарантирует, что после отключения цепь действительно разорвана - это критично для работ по техобслуживанию. Возможна блокировка рукоятки навесным замком - реализуется по правилам LOTO (Lock Out Tag Out) для предотвращения случайного включения.

Преимущества

• Компактный корпус с закрытым исполнением - снижает риск попадания сторонних предметов на контакты
• Высокий механический ресурс - рассчитан на многократные операции отключения без потери герметичности и точности срабатывания
• Поддержка двух способов крепления - гибкость при сборке шкафов различной конструкции
• Изоляционное расстояние выше нормы - увеличивает безопасность при работе под напряжением

Ограничения применения

MSD125340B нельзя использовать как средство защиты от перегрузок или КЗ - он не имеет тепловых или электромагнитных расцепителей. Нельзя применять вне закрытых шкафов: степень защиты IP20 не допускает воздействия пыли, влаги или брызг. Также не рекомендуется частая коммутация более 10 раз в день - это сокращает срок службы контактов. Не подходит для цепей с высокими импульсными токами (например, сварочные установки).

Примеры использования

• Отключение питания трехфазного асинхронного двигателя перед ремонтом станка
• Разъединение цепи нагревателя в термокамере для планового техобслуживания
• Аппарат разъединения в главном вводе распределительного щита, совмещенный с автоматическим выключателем
• Фиксированная точка отключения в системе кондиционирования воздуха

Практические советы

• Перед монтажом проверьте, чтобы глубина отверстия в двери шкафа позволяла полностью протянуть шток рукоятки - минимум 150 мм
• Не используйте рукоятку как рычаг - прикладывайте усилие равномерно, без рывков
• При установке на DIN-рейку убедитесь, что она жестко закреплена - вибрация может вызвать самопроизвольное отключение
• Для блокировки выбирайте замки с ключом, который хранится у ответственного лица - соблюдайте процедуры LOTO
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - наличие окисления требует очистки или замены
