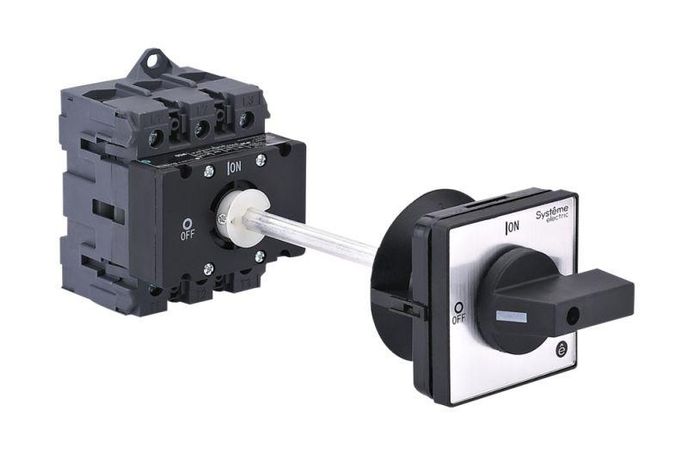

ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD80340B SE Выключатель-Разъединитель 3P 80A IP20 С APC

Выключатель-разъединитель Systeme Electric MSD80340B предназначен для безопасного отключения и коммутации силовых цепей до 80 А в распределительных щитах. Его закрытый корпус и выносная рукоятка обеспечивают удобство и безопасность при обслуживании, особенно в условиях, где требуется частое переключение или блокировка.

Назначение и область применения

Выключатель-разъединитель MSD80340B используется для ручного отключения электрических цепей перед техобслуживанием, ремонтом или аварийным отключением. Подходит для управления двигателями, нагревательными элементами и другими устройствами с активной, индуктивной или смешанной нагрузкой. Применяется в промышленных щитах: на станках, конвейерах, системах вентиляции и насосных установках. Соответствует классам коммутации AC-3 и DC-3.

Технические характеристики

• Номинальный ток: 80 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 3 - отключает все три фазы одновременно
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого шкафа
• Рукоятка: выносная, черная, поворотная - позволяет управлять устройством снаружи шкафа без открывания двери
• Длина штока: 32–150 мм - можно выбрать нужную длину для удобного доступа
• Монтаж: на DIN-рейку или монтажную плату - гибкая установка в зависимости от конструкции шкафа
• Гарантия: 24 месяца

Совместимость и монтаж

MSD80340B совместим со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа на плату используются два крепёжных отверстия на задней стенке устройства. Установка возможна как на боковой стенке шкафа, так и на дверце - благодаря выносной рукоятке оператор получает доступ к управлению даже при закрытой двери. Шток рукоятки легко меняется: достаточно открутить фиксирующий винт и вставить новый на нужную длину.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на выключатели-разъединители. Большие изоляционные расстояния между контактами исключают пробой при высоких напряжениях. Конструкция обеспечивает четкую видимость положения контактов - при переводе рукоятки вниз контакты полностью разомкнуты. Возможность блокировки навесными замками позволяет запирать устройство в положении “выкл” для безопасности персонала во время работ.

Преимущества

• Закрытый корпус IP65 (внутренняя часть) - предохраняет механизм от внешних воздействий, хотя сам корпус имеет IP20
• Высокий механический ресурс - рассчитан на многократные циклы включения/отключения без потери герметичности и точности
• Удобная выносная рукоятка - снижает риск случайного включения и упрощает работу в плотном шкафу
• Поддержка блокировки - позволяет соблюдать процедуры LOTO (Lock Out Tag Out)
• Гибкий монтаж - один и тот же аппарат можно установить как на рейку, так и на плату

Ограничения применения

Выключатель-разъединитель MSD80340B не предназначен для частого автоматического включения/отключения - он не является автоматическим выключателем и не обладает функциями защиты от перегрузки или КЗ. Не используйте его вне закрытых электрошкафов - степень защиты IP20 не допускает эксплуатацию на открытом воздухе или в сыром помещении. Также не рекомендуется применять для цепей с токами выше 80 А - это может вызвать оплавление контактов и выход из строя.

Примеры использования

• Отключение питания трехфазного асинхронного двигателя перед плановым техобслуживанием
• Изоляция участка конвейера для проведения ремонтных работ
• Ручное отключение группы нагревателей в термической камере
• Физическое отсоединение входящего питания в распределительном щите для проверки

Практические советы

• Выбирайте длину штока рукоятки в зависимости от глубины шкафа - минимальная 32 мм, максимальная 150 мм
• Перед монтажом проверьте свободное место вокруг аппарата - необходим зазор для свободного поворота рукоятки
• Не забудьте использовать навесной замок при работе в команде - это обязательное правило безопасности
• Если планируете монтаж на плату, убедитесь, что отверстия совпадают с вашими креплениями - шаг составляет 50 мм
• Этот выключатель-разъединитель - не замена автоматическому выключателю. Для защиты от перегрузок используйте его в паре с автоматом или предохранителем
