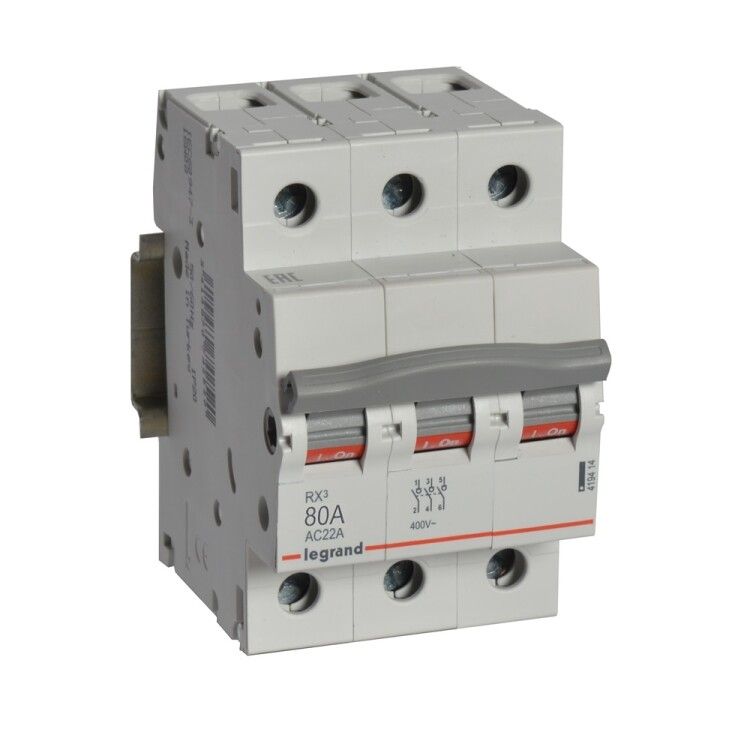

Выключатели-разъединители RX3 - 3П 80 А 3 модуля 419414 Legrand

Выключатель-разъединитель 3-полюсный 80А RX3 — это устройство для безопасного отключения трёх фаз в цепях до 400 В, предназначенное для ручного управления питанием оборудования на промышленных объектах и в бытовых сетях. Модель RX3 от Legrand и IEK обеспечивает механическое силовое разъединение и монтируется на DIN-рейку, что делает её удобной для сборки распределительных щитов.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 80А RX3 используется для ручного отключения электрооборудования перед обслуживанием, ремонтом или аварийным отключением. Он не предназначен для частого включения-выключения под нагрузкой — это функция автоматических выключателей. Устройство применяется в качестве изолирующего элемента в щитах: после его открытия можно гарантированно считать цепь обесточенной.

Подходит для установки в промышленных щитах станков, насосов, компрессоров, а также в бытовых распределительных устройствах с высокой нагрузкой — например, для отвода питания к бойлерам, тепловым пушкам или системам отопления.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 80 А (Ie AC1 — для активной нагрузки)
• Количество полюсов: 3
• Способ отключения: Выключатель-разъединитель нагрузки — отключает ток при нормальной работе, но не рассчитан на коммутацию больших перегрузок или КЗ
• Силовое разъединение: Да — при отключенном положении между контактами есть видимый зазор, соответствующий требованиям безопасности
• Степень защиты: IP20 — защищён от доступа пальцами, но не от пыли и воды; требует установки внутри закрытого шкафа
• Способ монтажа: На DIN-рейку шириной 35 мм
• Количество модулей DIN: 3
• Тип рукоятки: рычажная — позволяет легко визуально определить состояние (вкл/выкл)
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, устойчив к повышенной влажности
• Соответствие стандарту: МЭК 60947-2

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 80А RX3 совместим со всеми типами DIN-реек, используемых в промышленных и бытовых щитах. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Подключение проводов осуществляется через винтовые зажимы — максимальное сечение жилы: 25 мм² (медные). Перед подключением проверьте соответствие сечения кабеля и номинала автомата, установленного до этого устройства.

Из-за наличия силового разъединения устройство нельзя использовать вместо автоматического выключателя — он не имеет защиты от перегрузки и короткого замыкания.

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 80А RX3 соответствует международному стандарту МЭК 60947-2, который регламентирует требования к аппаратам управления и коммутационным устройствам. Силовое разъединение гарантирует визуальное подтверждение отключения — важное условие для работы по технике безопасности (например, при выполнении работ по ТБ). IP20 предполагает использование исключительно во внутренних помещениях, где нет воздействия влаги, пыли или внешних факторов.

Преимущества

• Чёткая визуальная индикация состояния благодаря рычажной рукоятке — легко определить, включено или отключено
• Физический разрыв цепи — обеспечивает безопасную работу при техобслуживании
• Компактность: занимает всего 3 модуля DIN, экономит место в щите
• Совместимость с продукцией Legrand и IEK — легко интегрируется в существующие системы
• Устойчивость к климатическим условиям UHL4 — надёжно работает в неотапливаемых помещениях

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой — риск повреждения контактов
• Не имеет встроенной защиты от перегрузки или КЗ — обязательно требуется установка автоматического выключателя перед этим устройством
• IP20 — запрещено применение в сырых, пыльных или открытых местах
• Не подходит для управления двигателями с частым пуском — нужен контактор или моторный автомат

Примеры использования

• Отключение питания станка перед заменой режущего инструмента
• Обеспечение изоляции цепи нагревательного элемента в бойлере при плановом осмотре
• Разъединение группы мощных потребителей (кондиционеры, печи) в распределительном щите дома
• Использование в качестве главного рубильника в промышленном щите с несколькими автоматами

Практические советы

• Перед установкой убедитесь, что номинальный ток вашего оборудования не превышает 80 А — особенно при одновременной работе нескольких приборов
• Выбирайте этот выключатель-разъединитель 3-полюсный 80А RX3 там, где нужна чёткая визуализация отключения, а не автоматическая защита
• При использовании в холодных условиях (УХЛ4) следите, чтобы в щите не образовался конденсат — даже при IP20 влага может вызвать коррозию контактов
• Не путайте с автоматическими выключателями: RX3 — это только разъединитель, а не защитное устройство
• Проверяйте целостность зазора между контактами после отключения — это обязательное требование по правилам электробезопасности
