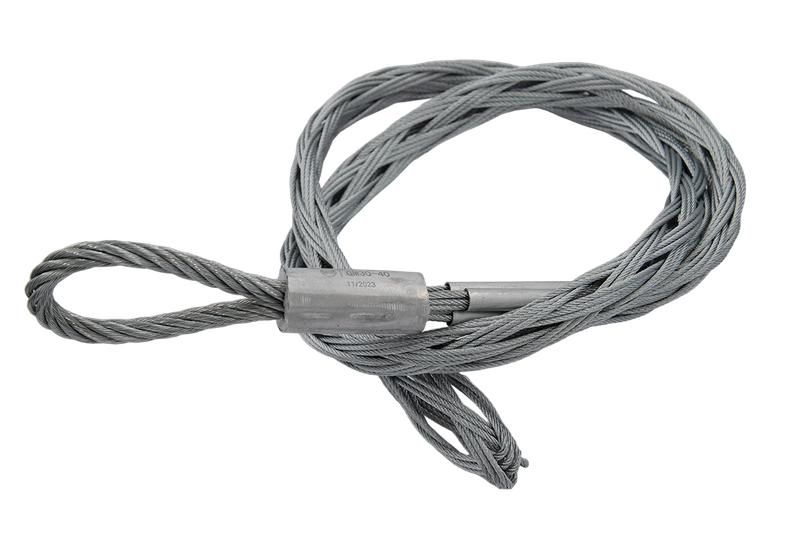

Чулок металлический GM 30-40 от НИЛЕД - специализированный элемент для надежного соединения проводов круглого сечения диаметром 30–40 мм с тросом-лидером при протяжке в воздушных линиях электропередач. Этот чулок обеспечивает безопасную передачу усилия при монтаже, предотвращая проскальзывание провода.

Назначение и область применения

Чулок металлический GM 30-40 используется исключительно при прокладке воздушных линий электропередач. Он соединяет силовой провод с тросом-лидером - основным элементом, который тянется через поддерживающие конструкции. Благодаря своей конструкции, чулок позволяет равномерно распределить нагрузку при протяжке, снижая риск повреждения проводника.

Технические характеристики

• Рабочая длина: 1030 мм
• Диаметр проводника: 30–40 мм
• Материал: оцинкованная пружинная сталь
• Форма окончания: опрессованная петля для крепления к вертлюгу
• Тип конструкции: плетеный трос в виде чулка

Совместимость и монтаж

Чулок металлический GM 30-40 совместим только с проводами круглого сечения указанного диапазона. Для установки:

• Сожмите чулок по длине - это временно увеличивает внутренний диаметр, позволяя легко надеть его на провод.
• Установите чулок на весь участок до точки будущей опрессовки.
• Закрепите петлю чулка к тросу-лидеру через вертлюг - это исключает скручивание провода при протяжке.

Не используйте чулок без вертлюга - это приведёт к перекручиванию провода и возможному выходу из строя.

Безопасность и стандарты

Чулок металлический GM 30-40 изготовлен из оцинкованной стали, что обеспечивает защиту от коррозии в условиях открытой среды. Конструкция соответствует требованиям к механической прочности при протяжке, однако официально сертифицированных стандартов (ГОСТ/ТУ) в предоставленных данных нет - применение допускается в рамках технологических регламентов ЛЭП.

Преимущества

• Высокая прочность за счет пружинной стали - выдерживает значительные тяговые нагрузки.
• Автоматическое усиление фиксации при протяжке - жилы чулка растягиваются, плотнее обхватывая провод.
• Защита от проскальзывания - благодаря гибкой плетеной структуре и опрессованной петле.
• Цинковое покрытие - продлевает срок службы в агрессивной внешней среде.

Ограничения применения

• Не применяется для проводов с некруглым сечением (например, секторными или многожильными с компактацией).
• Не предназначен для постоянного функционирования - является временным монтажным элементом, после чего заменяется на опрессованный зажим.
• Не рекомендован для использования в условиях повышенной химической агрессивности (промышленные зоны с кислотными выбросами).
• Не следует использовать при температуре ниже –40 C - материал теряет пластичность, возрастает риск хрупкого разрушения.

Примеры использования

• Протяжка АС-50/8 между опорами ВЛ-35 кВ.
• Монтаж провода СИП-4 диаметром 38 мм при реконструкции старых линий.
• Перетяжка проводов при замене старых опор без демонтажа всей линии.

Практические советы

• Перед установкой проверьте диаметр провода - даже небольшое отклонение от 30–40 мм снижает надежность фиксации.
• Обязательно используйте вертлюг между чулком и тросом - без него возникают крутящие моменты, которые могут деформировать провод.
• Не затягивайте чулок слишком сильно до начала протяжки - он должен свободно перемещаться по проводу до момента нагружения.
• После завершения протяжки немедленно выполняйте опрессовку провода - чулок не предназначен для длительной эксплуатации.
• Храните чулки в сухом месте - хотя они цинковые, длительное воздействие влаги может вызвать поверхностную коррозию.
