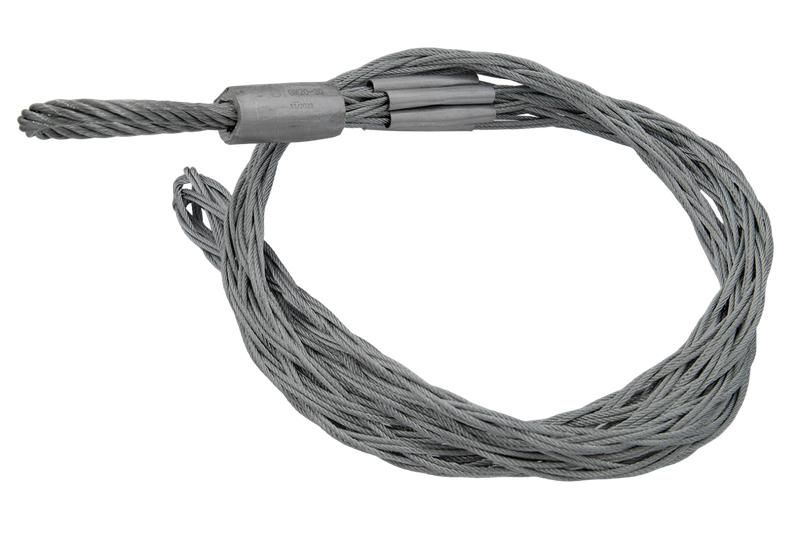

Чулок металлический GM 20-30, 20-30 мм, 30 кН НИЛЕД 13302801

Чулок металлический GM 20-30 от НИЛЕД - это специализированный элемент для надежного соединения проводов с тросом-лидером при протяжке в воздушных линиях электропередач. Артикул 13302801 предназначен для проводников диаметром 20–30 мм и обеспечивает безопасную передачу нагрузки без проскальзывания.

Назначение и область применения

Чулок металлический GM 20-30 используется исключительно при монтаже воздушных линий электропередач. Он соединяет проводник с тросом-лидером через вертлюг, позволяя равномерно передавать усилие при протяжке. Применяется при прокладке АЛЭП, где требуется надежная фиксация провода без повреждений и скольжения. Подходит для однопроволочных и многожильных проводов круглого сечения.

Технические характеристики

• Рабочая длина: 1030 мм
• Диаметр проводника: 20–30 мм
• Материал: оцинкованная пружинная сталь
• Форма: плетеный чулок с опрессованной петлей на конце
• Метод крепления: механическое сжатие на проводе + фиксация через вертлюг

Совместимость и монтаж

Чулок металлический GM 20-30 совместим с любыми тросами-лидерами, оснащенными вертлюгом. Для монтажа:

• Сожмите чулок по длине - это расширит внутреннее отверстие и позволит легко надеть его на провод.
• Установите чулок на весь участок до точки будущей опрессовки.
• Закрепите петлю чулка к тросу-лидеру через вертлюг - это предотвращает закручивание провода при протяжке.
• Не используйте без вертлюга: без него возможны деформации и повреждения изоляции.

Безопасность и стандарты

Чулок металлический GM 20-30 соответствует требованиям к механической прочности при протяжке проводов в ЛЭП. Материал - оцинкованная пружинная сталь - обеспечивает коррозионную стойкость в условиях открытой среды. Сертификация по ГОСТ не указана; применение допускается в рамках технологических регламентов энергосистем.

Преимущества

• Высокая прочность за счет пружинной стали: при растяжении во время протяжки чулок плотнее обхватывает провод.
• Автоматическое усиление фиксации: чем больше нагрузка - тем меньше риск проскальзывания.
• Защита от перекручивания: благодаря петле и вертлюгу провод не скручивается даже при длительной протяжке.
• Долговечность: цинковое покрытие снижает коррозию, особенно в агрессивных климатических зонах.

Ограничения применения

• Не применяется для проводов диаметром менее 20 мм или более 30 мм - возможен выход из строя или недостаточная фиксация.
• Не предназначена для постоянного использования как крепежный элемент - только для временной фиксации при протяжке.
• Не рекомендуется использовать в местах с высокими вибрационными нагрузками после окончания монтажа.
• Не заменяет опрессовку: после протяжки обязательна последующая опрессовка провода.

Примеры использования

• Протяжка АС-50/8 между опорами ВЛ-35 кВ.
• Монтаж провода СИП-4 на новой трассе воздушной линии.
• Замена старых проводов на действующих ЛЭП с использованием тросового механизма.

Практические советы

• Перед установкой проверьте целостность плетения - поврежденные нити снижают надежность.
• Не затягивайте чулок слишком сильно до начала протяжки - он должен свободно скользить по проводу до момента нагрузки.
• Используйте только вертлюги с достаточным крутящим моментом - некачественные вертлюги могут сломаться под нагрузкой.
• После завершения протяжки немедленно выполните опрессовку - чулок не является законченным соединением.
• Храните в сухом месте: хотя материал оцинкован, долгое воздействие влаги может снизить срок службы.
