Чулок металлический (GM 10-20) | 13302791 НИЛЕД

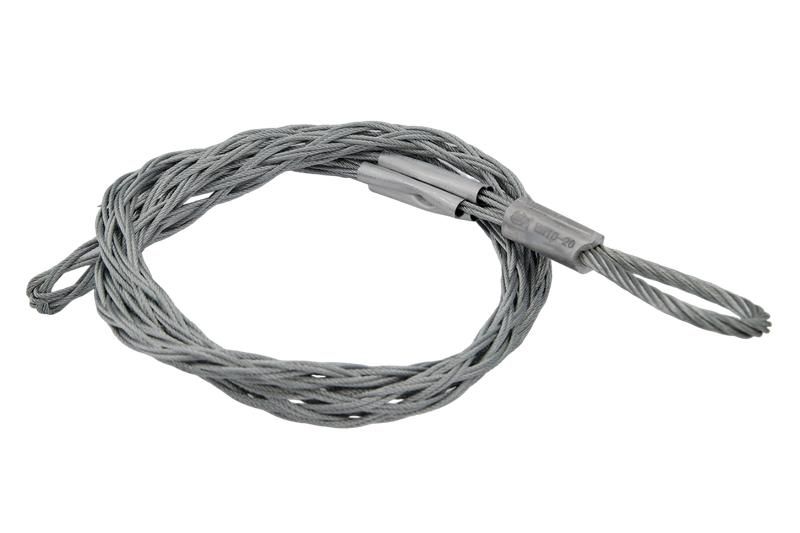

Чулок металлический GM 10-20 от НИЛЕД - это специализированный элемент для надежного соединения проводов с тросом-лидером при протяжке в воздушных линиях электропередач. Чулок металлический GM 10-20 обеспечивает безопасное и прочное закрепление проводника за счет механического сжатия и последующего растяжения при нагрузке.

Назначение и область применения

Чулок металлический GM 10-20 используется исключительно при монтаже воздушных линий электропередач. Он соединяет проводник круглого сечения с тросом-лидером, позволяя равномерно передавать усилие при протяжке. Применяется при прокладке АЛЭП, где требуется минимизация риска повреждения провода и предотвращение его проскальзывания. Подходит для работ на высоте, в условиях открытой местности и при использовании механизированной протяжки.

Технические характеристики

• Рабочая длина: 900 мм
• Диаметр проводника: 10–20 мм
• Материал: оцинкованная пружинная сталь
• Форма: плетеный чулок с опрессованной петлей на конце
• Метод фиксации: сжатие по длине для расширения внутреннего отверстия, затем растяжение при нагрузке

Совместимость и монтаж

Чулок металлический GM 10-20 совместим только с однопроволочными и многожильными проводниками круглого сечения диаметром от 10 до 20 мм. Для установки:

• Сожмите чулок вдоль оси - это временно увеличивает внутренний диаметр, позволяя легко надеть его на провод.
• Установите чулок на весь участок до точки будущей опрессовки.
• Закрепите петлю через вертлюг к тросу-лидеру - это исключает скручивание провода при протяжке.
• Не допускайте перегрузки - усилие передается только через петлю, не через корпус чулка.

Безопасность и стандарты

Чулок металлический GM 10-20 соответствует требованиям к механической прочности, применяемым в электроустановках напряжением до 35 кВ. Материал - оцинкованная сталь - обеспечивает устойчивость к коррозии, что важно для длительной эксплуатации на открытом воздухе. Однако сертификация по ГОСТ/IEC не указана - использование рекомендовано в рамках технологических карт проекта.

Преимущества

• Высокая прочность соединения благодаря растяжению плетеных жил при нагрузке - исключает проскальзывание провода.
• Автоматическое регулирование зажима: чем больше усилие, тем плотнее чулок держит провод.
• Защита от коррозии за счет цинкового покрытия - продлевает срок службы в агрессивной среде.
• Гибкая конструкция позволяет использовать на проводах различного типа, если соблюдён диапазон диаметров.

Ограничения применения

• Не применяется для проводов с диаметром менее 10 мм или более 20 мм - возможна потеря прочности или повреждение чулка.
• Не предназначен для работы в качестве постоянного крепления - только для временного соединения при протяжке.
• Не следует использовать в условиях повышенной химической агрессивности (например, поблизости от химзаводов) - цинк может разрушаться быстрее.
• Не заменяет опрессовку; после протяжки обязательна механическая фиксация провода с помощью гильзы.

Примеры использования

• Протяжка СИП-4 диаметром 18 мм между опорами ЛЭП 10 кВ.
• Установка алюминиевых проводов с стальным сердечником при реконструкции старых воздушных линий.
• Монтаж проводов в труднодоступных районах, где невозможно применить гидравлические прессы на этапе протяжки.

Практические советы

• Перед установкой проверьте целостность плетения - трещины или обрывы жил недопустимы.
• Не используйте чулок металлический GM 10-20 повторно - после одного цикла протяжки он теряет эластичность.
• Обязательно используйте вертлюг между петлёй чулка и тросом - даже малые крутящие моменты могут деформировать провод.
• При работе в холодную погоду (ниже –20C) осторожно нагрейте чулок перед сжатием - металл становится хрупким.
• Старайтесь не перегибать чулок под углом меньше 90° - это снижает его несущую способность.
