Выключатель кнопочный CX³ контакты НО | 412908 Legrand

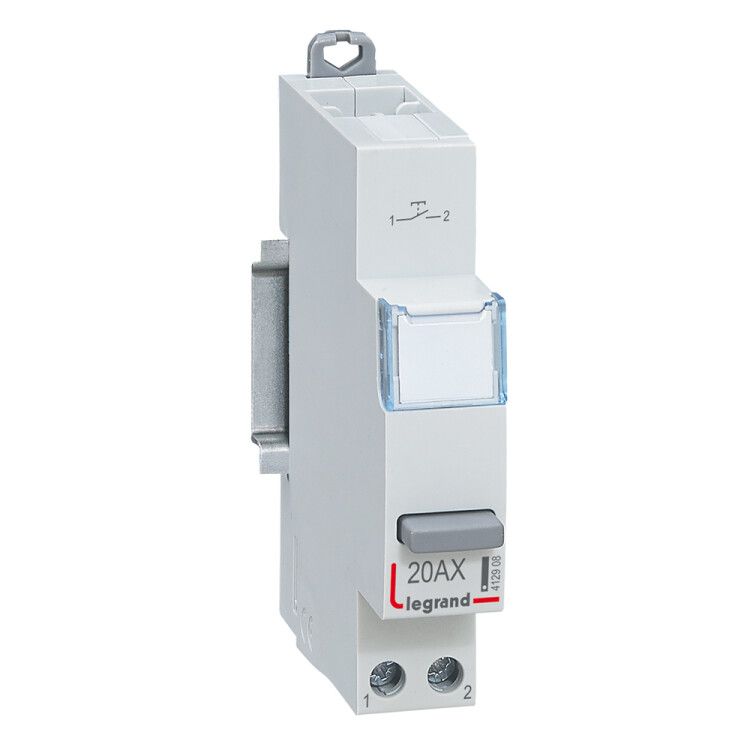

Выключатель кнопочный 1 нормально открытый (НО) для DIN-рейки CX3 от Legrand Euro - компактное устройство для управления цепями переменного тока в распределительных щитах. Артикул 412908 предназначен для установки на DIN-рейку и подходит для частых операций включения/выключения в автоматизированных системах.

Назначение и область применения

Этот выключатель используется для ручного управления электрическими цепями с напряжением до 250 В и током до 20 А. Он применяется в качестве командного устройства в промышленной автоматике: запуск/остановка оборудования, управление светом, сигнализация, контроль работы станков и конвейеров. Устройство устанавливается в силовые и слаботочные щиты с DIN-рейкой, где требуется надёжный и долговечный элемент управления.

Технические характеристики

• Тип контакта: один нормально открытый (НО) - замыкает цепь при нажатии, размыкает при отпускании
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 20 А - максимальный допустимый ток через контакт
• Коммутируемый ток и напряжение: также 20 А / 250 В - соответствует номиналу, не требует снижения нагрузки
• Тип тока: только переменный (AC)
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами >12 мм, но не от воды и пыли
• Глубина монтажа: 44 мм - необходимый зазор внутри шита
• Модульная ширина: 1 модуль (17,5 мм) - совместим со стандартными DIN-рейками
• Тип толкателя: цилиндрический - удобен для нажатия пальцем, не имеет фиксации
• Цвет кнопки: серый - стандартный цвет для промышленных устройств

Совместимость и монтаж

Выключатель CX3 легко монтируется на DIN-рейку типа TS35. Для установки достаточно вставить устройство в рейку и защёлкнуть фиксатор сзади. Глубина монтажа 44 мм должна учитываться при проектировании корпуса щита - внутренний объём должен обеспечивать свободную работу механизма без давления на заднюю стенку. Кабель подводится к клеммам сбоку; рекомендуется использовать провода сечением до 2,5 мм2. Подключение осуществляется без инструментов - зажимы клемм обеспечивают надёжный контакт даже при вибрациях.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для кнопочных выключателей. Сертифицирован для использования в промышленных условиях. Отсутствие защиты от влаги (IP20) делает его непригодным для установки во влажных средах, на улице или в помещениях с высокой запылённостью. Не предназначен для взрывоопасных зон.

Преимущества

• Надёжная коммутация при номинальном токе 20 А - не требует понижения нагрузки
• Компактный формат (1 модуль) экономит место в щите
• Цилиндрическая кнопка обеспечивает точное и комфортное нажатие
• Изготовлен из качественных материалов - устойчив к механическому износу
• Поддерживается в ассортименте Legrand Euro как рекомендованное решение для проектов

Ограничения применения

• Не работает с постоянным током - только переменный (AC)
• Защита IP20 исключает использование в сырых, пыльных или наружных условиях
• Отсутствуют встроенные индикационные лампы - нельзя использовать как сигнал состояния
• Не имеет самоблокировки - всегда возвращается в исходное положение после отпускания
• Не подходит для частого включения-выключения сверхнагрузочных двигателей без учёта пусковых токов

Примеры использования

• Запуск насоса в системе водоснабжения
• Остановка конвейера на участке обслуживания
• Аварийная остановка станка по кнопке “Стоп”
• Включение освещения в цеховой зоне
• Сигнализация начала технологического процесса

Практические советы

• При проектировании щита убедитесь, что глубина корпуса минимум 44 мм + 5–10 мм на кабели
• Не используйте этот выключатель для управления мощными двигателями без предварительного расчёта пусковых токов - они могут превышать 20 А
• Для условий повышенной влажности выбирайте модели с IP65/IP67, например, другие серии Legrand
• При необходимости индикации состояния добавьте внешний индикатор или используйте аналогичный выключатель с лампой (например, CX3L)
• Arтикул 412908 - часть серии DPX3, совместим с другими элементами этой линейки: можно комбинировать с реле, предохранителями и индикаторами одного бренда
