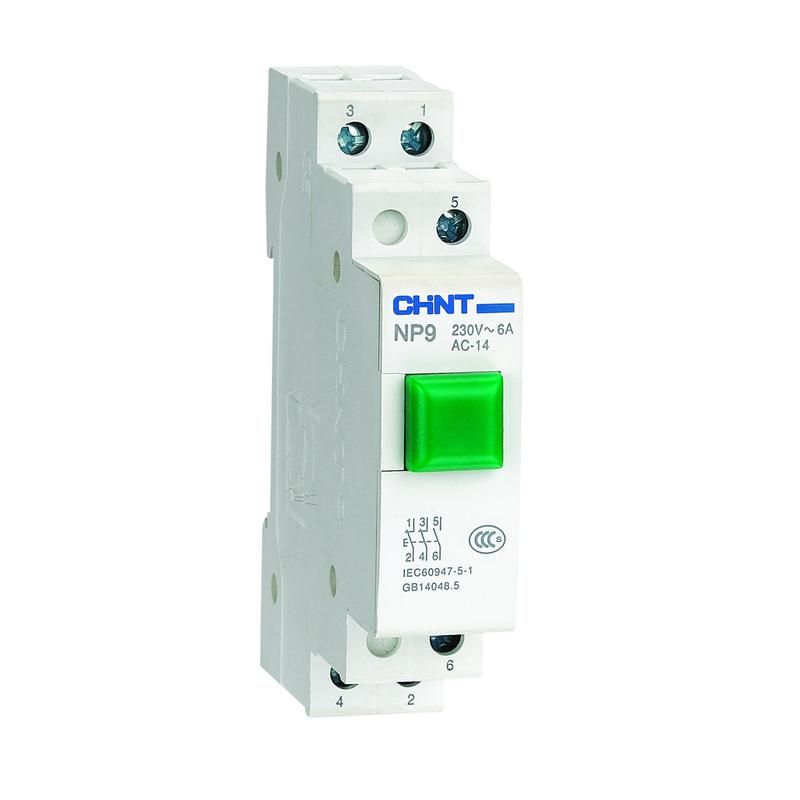

Кнопка модульная NP9-10/1 без подсветки, 1НО, зеленая (R) | 584052 CHINT

Кнопка модульная без подсветки, 1НО, зеленая от бренда CHINT, артикул 584052 - это надежный элемент управления для коммутации электрических цепей в системах автоматизации. Принадлежит к серии NP9 и рассчитана на работу в сетях переменного тока 230 В, подходит для установки на DIN-рейку.

Назначение и область применения

Кнопка модульная без подсветки, 1НО, зеленая используется для ручного включения электрических цепей. Подходит для управления оборудованием в жилых, офисных и промышленных помещениях: запуск насосов, вентиляторов, конвейеров, станков, освещения. Цвет зеленый соответствует стандартной сигнализации «пуск» или «включено». Устройство не имеет подсветки - применяется там, где индикация состояния не требуется или реализуется внешними средствами.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Коммутируемый ток: 6 А (при категории применения АС-14)
• Номинальное напряжение: 230 В переменного тока
• Частота тока: 50–60 Гц
• Ширина модуля: 18 мм (1 модуль)
• Глубина монтажа: 71 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Механический ресурс: 250 000 циклов включения/выключения
• Электрический ресурс: 100 000 циклов при нагрузке 6 А / 230 В
• Условный тепловой ток: 16 А
• Категория размещения: III - для внутренней установки в защищённых помещениях
• Степень загрязнения: 2 - умеренные уровни пыли и конденсата

Совместимость и монтаж

Кнопка модульная без подсветки, 1НО, зеленая (артикул 584052) монтируется на стандартную DIN-рейку шириной 35 мм. Совместима со всеми компонентами серии NP9. Для установки достаточно вставить устройство в рейку до щелчка - фиксация осуществляется механическим захватом. Кабельные входы расположены снизу и сверху - допускается проводка с обоих направлений. Диаметр подключаемых проводов: до 2,5 мм2 (медные одножильные или многожильные).

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицировано для работы в условиях класса загрязнения 2 и категории размещения III. Отсутствие подсветки исключает риск возникновения паразитных токов через светодиодные цепи. Материал корпуса - самозатухающий термопластик, соответствующий UL94 V-0.

Преимущества

• Высокая долговечность: 100 тыс. электрических циклов при максимальной нагрузке
• Простая замена: совместима с другими модулями серии NP9, легко демонтируется и устанавливается
• Стандартная ширина 18 мм - позволяет компактно размещать несколько кнопок на одной рейке
• Надежная фиксация на DIN-рейке без дополнительных креплений
• Цветовая стандартизация: зеленый цвет - универсальный сигнал начала действия

Ограничения применения

• Не предназначен для использования во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Работает только с переменным током - несовместима с постоянным током
• Не имеет световой индикации - нельзя использовать там, где необходимо визуальное подтверждение активного состояния
• Максимальный ток 6 А - не подходит для управления мощными нагревательными элементами или двигателями выше 1,5 кВт

Примеры использования

• Запуск воздушного компрессора в мастерской
• Активация конвейера на сборочном участке
• Включение системы принудительной вентиляции в помещении
• Ручной пуск насоса в системе водоснабжения
• Кнопка старта на панели управления станком с ЧПУ

Практические советы

• При проектировании учтите глубину монтажа - 71 мм. Убедитесь, что в распределительном щите есть достаточный свободный объем для установки и обслуживания.
• Для увеличения срока службы не используйте кнопку для частого включения/выключения при предельной нагрузке - лучше применить контактор для высокочастотных операций.
• Если нужна индикация состояния, выбирайте аналогичную модель с подсветкой из серии NP9 - они отличаются только наличием LED-элемента.
• Проверьте соответствие сечения провода - использование проводов более 2,5 мм2 может повредить клеммы.
• Кнопка модульная без подсветки, 1НО, зеленая (CHINT 584052) хорошо сочетается с реле, автоматическими выключателями и другим модульным оборудованием этой же серии.
