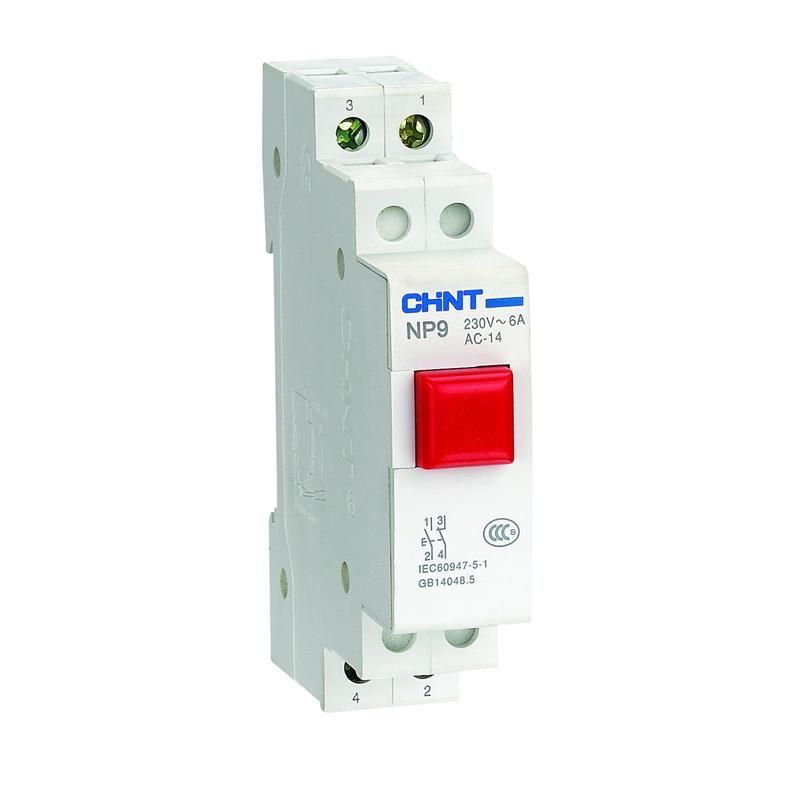

Кнопка модульная NP9-01/2 без подсветки, 1НЗ, красная (R) | 584057 CHINT

Кнопка модульная без подсветки, 1НЗ, красная от бренда CHINT, артикул 584057 - это надёжный элемент управления для коммутации слаботочных и силовых цепей в распределительных щитах. Простая, компактная и совместимая со стандартной DIN-рейкой, она подходит для постоянного использования в бытовых, офисных и промышленных системах.

Назначение и область применения

Кнопка модульная без подсветки, 1НЗ, красная используется для ручного включения и выключения электрических цепей. Её применяют в системах управления: запуск двигателей, включение освещения, активация сигнализаций, управление автоматическими устройствами. Подходит для установки в щитах жилых домов, административных зданий, производственных линий и оборудования с напряжением до 230 В.

Технические характеристики

• Количество нормально замкнутых контактов: 1 (1НЗ)
• Номинальный ток: 16 А - максимальный допустимый ток через контактную группу при длительной нагрузке
• Коммутируемый ток: 6 А - реальный рабочий ток, который кнопка способна безопасно отключать и включать (категория AC-14)
• Номинальное напряжение: 230 В переменного тока (AC), частота 50–60 Гц
• Модульная ширина: 1 модуль = 18 мм
• Глубина монтажа: 71 мм - требуемое пространство за стенкой щита
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Механический ресурс: 250 000 циклов включения/выключения
• Электрический ресурс: 100 000 циклов при нагрузке 6 А / 230 В
• Цвет кнопки: красный - стандартный цвет для команд “стоп” или аварийного отключения

Совместимость и монтаж

Кнопка модульная без подсветки, 1НЗ, красная устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём фиксации защёлками сзади корпуса - никаких дополнительных креплений не требуется. Совместима с любыми модульными щитами, соответствующими ГОСТ Р 50030.2. Учитывайте глубину монтажа 71 мм: при сборке щита оставьте достаточный задний зазор. Кабельные входы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 и ГОСТ Р 50030.5.1. Серия NP9 прошла сертификацию на соответствие безопасности для использования в помещениях класса III (сухие, невзрывоопасные среды). Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - не используйте в сырых или пыльных местах без дополнительной защиты.

Преимущества

• Высокая механическая долговечность - 250 тыс. циклов работы
• Устойчивость к перегрузкам благодаря номинальному току 16 А
• Простая замена: совпадает с другими моделями серии NP9 по габаритам и креплению
• Чёткая тактильная реакция - кнопка имеет чёткий ход и возврат
• Красный цвет соответствует международным стандартам для аварийных и останавливающих функций

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно для таких задач
• Рабочий ток ограничен 6 А - нельзя использовать для прямого управления мощными нагревательными приборами или двигателями выше этого значения
• Отсутствует подсветка - не подходит для ситуаций, где необходимо визуальное указание состояния в темноте
• Подходит только для переменного тока (AC); не работает с постоянным током (DC)

Примеры использования

• Аварийная остановка станка на производстве
• Выключение света в помещении через распределительный щит
• Ручной запуск насоса в системе водоснабжения
• Командный элемент в пультах управления конвейеров
• Функция “стоп” в системах автоматизации с контроллерами

Практические советы

• Выбирая кнопку, проверяйте, что ваша нагрузка не превышает 6 А - даже если система питается от 16 А, именно коммутируемый ток определяет срок службы контактов
• При монтаже в плотном щите убедитесь, что рядом нет других элементов, которые могут мешать нажатию кнопки
• Для увеличения срока службы избегайте частых импульсных нагрузок сверх 6 А - лучше применить контактор
• Кнопка серии NP9 легко заменяется на аналогичные модели с подсветкой или другим числом контактов - все имеют одинаковый форм-фактор
• При использовании в промышленных условиях рекомендуется периодически проверять состояние контактов - особенно после 50–70 тыс. циклов
