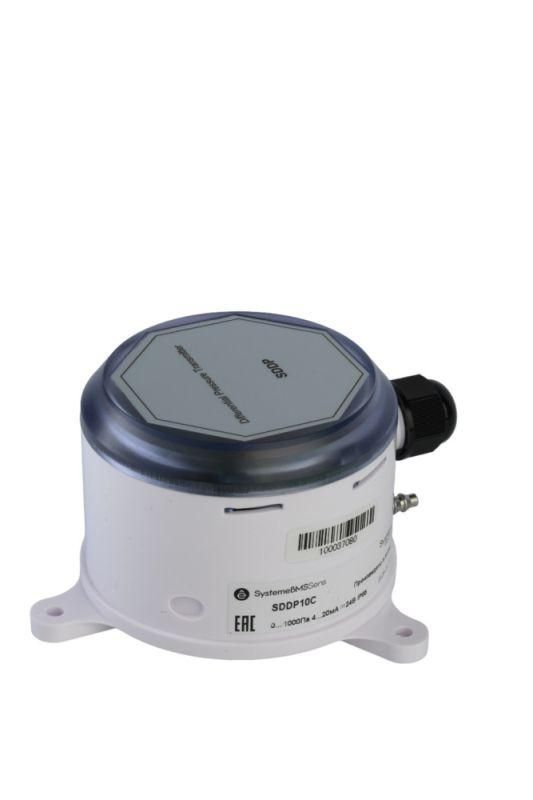

Датчик дифференциального давления канальный SE 0...1000 Па 4...20 мА Systeme Electric SDDP10C

Датчик дифференциального давления канальный Systeme Electric sddp10c предназначен для контроля перепада давления в воздушных каналах систем вентиляции и кондиционирования. Устройство передает данные в формате 4–20 мА, что позволяет легко интегрировать его в автоматизированные системы управления.

Назначение и область применения

Датчик ddp10c устанавливается прямо на воздуховоды и измеряет разницу давления между двумя точками - например, до и после фильтра, в зонах рекуперации или на участках с регулируемой подачей воздуха. Подходит для коммерческих и промышленных HVAC-систем, где важна точная балансировка потоков. Применяется в офисах, больницах, лабораториях, производственных цехах.

Технические характеристики

• Диапазон измерения: +-500 / +-1000 / +-1500 / +-2000 Па - можно выбрать нужный предел через программирование;
• Выходной сигнал: 4–20 мА (двухпроводной) или 0–10 В - настраивается при монтаже;
• Питание: 12–30 В постоянного тока - совместим с большинством контроллеров и БАС;
• Подключение: два штуцера M8x1 с гибкой трубкой в комплекте - для подвода давления;
• Защита корпуса: IP54 - устойчив к пыли и брызгам воды, но не для влажных сред или прямого попадания жидкости.

Совместимость и монтаж

Датчик ddp10c монтируется на стенку воздуховода с помощью двух отверстий под штуцеры. Гибкая трубка в комплекте позволяет легко вывести порты в нужную сторону. Для работы требуется внешний источник питания 12–30 В DC. Выходной сигнал 4–20 мА подключается напрямую к входу ПЛК или контроллера без необходимости дополнительных преобразователей. Настраивать диапазон и тип сигнала можно через DIP-переключатели или специальное ПО - подробности в руководстве пользователя.

Безопасность и стандарты

Устройство соответствует требованиям EMC и имеет сертификацию CE. Не содержит опасных веществ согласно RoHS. Работает в температурном диапазоне от –10C до +50C. Не предназначено для взрывоопасных сред.

Преимущества

• Гибкий выбор диапазона измерений - один прибор заменяет несколько моделей;
• Два варианта выходного сигнала - удобно для разных систем автоматизации;
• Комплектация с трубкой и штуцерами - не требует доп purchases для установки;
• Стандартный 4–20 мА выход - минимизирует помехи и позволяет работать на длинных линиях связи;
• Малые габариты - легко помещается даже в ограниченных пространствах каналов.

Ограничения применения

• Не использовать в агрессивных средах - пары кислот, щелочей, масел повредят внутренние элементы;
• Запрещена прямая установка в водяных или влажных контурах - IP54 недостаточно для контакта с жидкостью;
• Работает только с постоянным током - нельзя питать от переменного напряжения;
• Требуется стабильное положение - вибрация или частые удары могут исказить показания.

Примеры использования

• Контроль загрязнения фильтров в системе вентиляции - снижение давления указывает на необходимость замены;
• Балансировка воздушных потоков в многозонных системах кондиционирования;
• Автоматическое управление скоростью вентиляторов на основе реального перепада давления;
• Интеграция в BMS для сбора данных о работе HVAC-оборудования.

Практические советы

• Перед установкой выберите подходящий диапазон - если ожидаемый перепад около 600 Па, лучше взять +-1000 Па, а не +-2000 Па - выше точность;
• Штуцеры направьте против потока воздуха, чтобы избежать завихрений и погрешностей;
• Проверьте полярность при подключении 4–20 мА - неверное подсоединение сломает выходной каскад;
• Не используйте жесткие трубки вместо комплектной - они передают вибрации и влияют на точность;
• При длительной эксплуатации проверяйте герметичность соединений - маленькие утечки дают значительную погрешность.
