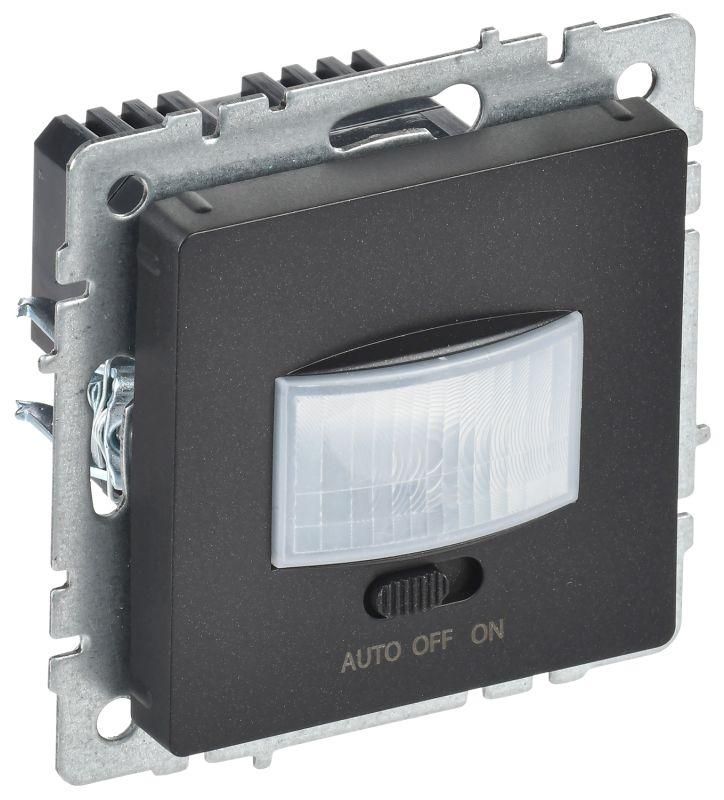

Датчик движения BRITE ДС10-1-БрЧ механизм черн. IEK BR-MS10-N-150-05-K02

Датчик движения ДС10-1-БрЧ черный от бренда IEK — это пассивный инфракрасный датчик для автоматического управления освещением в помещениях. Модель из серии BRITE рассчитана на скрытую установку, совместима с большинством типов ламп и подходит для жилых и офисных помещений. Артикул br-ms10-n-150-05-k02 соответствует оригинальному исполнению.

Назначение и область применения

Датчик движения ДС10-1-БрЧ черный предназначен для автоматического включения света при обнаружении движения человека и выключения через заданное время после ухода. Подходит для коридоров, лестниц, кладовых, туалетов, офисных кабинетов и других помещений, где важно экономить энергию. Устройство работает исключительно в закрытых помещениях благодаря защите IP20 — не предназначено для улицы или сырых зон.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) — реагирует на тепло тела человека
• Рабочее напряжение: 230 В переменного тока, частота 50 Гц
• Максимальная коммутируемая нагрузка: 500 Вт — можно подключать до 5 светодиодных ламп по 100 Вт каждая
• Угол обнаружения: 160° по горизонтали — покрывает почти всю комнату
• Зона детектирования: радиус до 6 метров
• Максимальное время задержки перед отключением: 6 минут — можно настраивать в зависимости от активности
• Порог освещённости: от 10 до 1275 люкс — срабатывает только при темноте, не включает свет днем
• Температурный диапазон: от -40°C до +50°C — работает даже в неотапливаемых помещениях
• Подключение: винтовые клеммы — удобно для быстрого монтажа
• Глубина монтажной коробки: минимум 40 мм — требует достаточного места в стене
• Оптимальная высота установки: 1,4 м — рекомендовано для лучшего обзора
• Срок службы: 10 лет — долговечность при соблюдении условий эксплуатации
• Цвет: матовый черный — сочетается с другими элементами серии BRITE
• Материал корпуса: пластик — легкий, не нагревается, безопасный
• Наличие нулевого провода: да — требуется подключение трёхпроводной сети

Совместимость и монтаж

Датчик движения ДС10-1-БрЧ черный совместим со всеми основными источниками света: лампами накаливания, галогенными и люминесцентными. Для работы необходима трехпроводная сеть — фаза, ноль и нагрузка. Устанавливается в стандартную круглую монтажную коробку глубиной не менее 40 мм. Кабели подсоединяются к винтовым клеммам — достаточно затянуть отверткой. Нельзя использовать с LED-драйверами или электронными трансформаторами, если они не указаны в документации производителя. Также устройство не поддерживает более двух датчиков в одной системе — нельзя объединять больше двух штук на одном участке.

Безопасность и стандарты

Защита IP20 предотвращает попадание крупных частиц пыли и случайный контакт с внутренними компонентами — подходит только для сухих помещений. Соответствует требованиям безопасности для электроустановочных изделий класса II. Принудительное отключение реализовано механически — позволяет полностью отключить питание при необходимости обслуживания. Серия BRITE от IEK прошла сертификацию в рамках ЕАЭС и соответствует нормам для бытового и коммерческого использования.

Преимущества

• Высокая точность обнаружения движущихся тепловых объектов — минимальное число ложных срабатываний
• Широкий диапазон чувствительности по освещённости — не включает свет при естественном освещении
• Матовый черный цвет и стильный дизайн — легко интегрируется в современный интерьер
• Поддержка длительной задержки до 6 минут — комфортно для длинных перемещений внутри помещения
• Совместимость с различными типами ламп — универсальное решение без замены оборудования
• Долгий срок службы — 10 лет гарантии работоспособности при правильной эксплуатации

Ограничения применения

• Не используется на улице, в ванных комнатах, банях или других местах с повышенной влажностью — IP20 недостаточно
• Не подходит для установки выше 2 м — снижается эффективность обнаружения
• Не допускается подключение нагрузки свыше 500 Вт — риск перегрузки и выхода из строя
• Не работает с системами управления по протоколу Zigbee, KNX или Wi-Fi — только классическое подключение
• Может некорректно срабатывать рядом с источниками тепла — радиаторы, печи, окна с прямым солнечным светом
• Максимум два датчика в одной цепи — расширение системы невозможно

Примеры использования

• Коридор в квартире — свет включается при входе, гаснет через 2–3 минуты после выхода
• Складское помещение — энергосбережение ночью и в выходные
• Офисный кабинет — автоматическое освещение при появлении сотрудника
• Лестница между этажами — безопасное включение света при подъёме
• Туалет в кафе — управление светом без кнопок, повышение гигиеничности

Практические советы

• Перед установкой проверьте глубину монтажной коробки — должна быть не меньше 40 мм, иначе датчик не поместится
• Устанавливайте на высоте 1,4 м — так обеспечивается оптимальный угол обзора и минимальные ложные срабатывания
• Избегайте направления датчика на окна, батареи или другие источники тепла — это вызывает сбои
• Если используете много светодиодных ламп, суммарная мощность не должна превышать 500 Вт — лучше выбрать модель с запасом
• При первом включении дождитесь завершения начальной настройки — первый час возможны тестовые срабатывания
• Для сложных сценариев (например, несколько датчиков) используйте только один экземпляр ДС10-1-БрЧ черный в паре — второе устройство не должно быть другого типа
