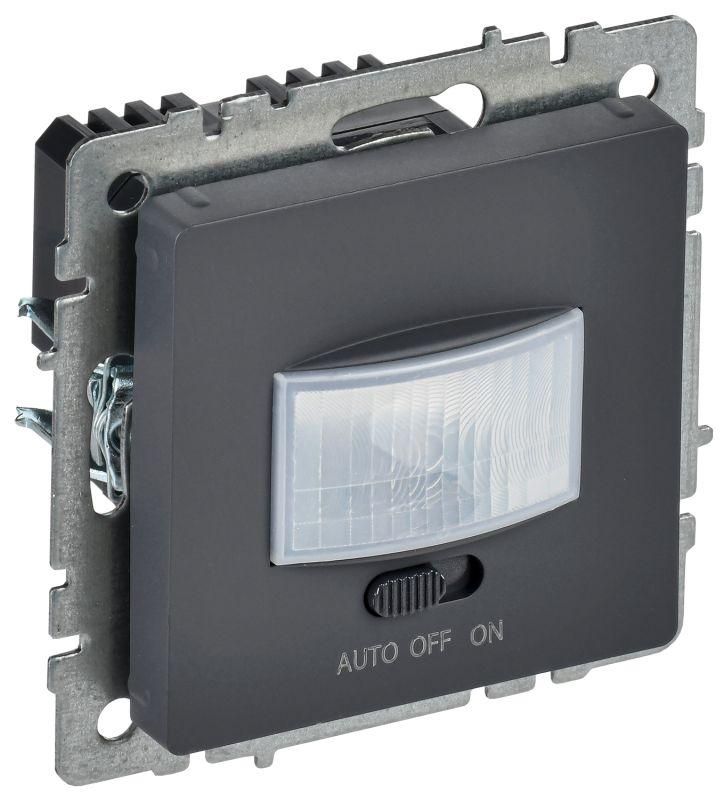

Датчик движения BRITE ДС10-1-БрГ механизм графит IEK BR-MS10-N-150-05-K53

Датчик движения ДС10-1-БрГ графит от бренда IEK — это компактный пассивный инфракрасный датчик для автоматического управления освещением в помещениях. Модель из серии BRITE отличается надежностью, совместимостью с основными типами ламп и элегантным графитовым цветом, который легко впишется в любой интерьер. Артикул br-ms10-n-150-05-k53 соответствует этой модели.

Назначение и область применения

Датчик движения ДС10-1-БрГ графит предназначен для автоматического включения и выключения света при обнаружении движения человека. Подходит для установки в жилых и офисных помещениях: коридорах, лестницах, кладовых, туалетах, подъездах. Работает в паре с лампами накаливания и люминесцентными источниками света. Не рекомендован для открытых территорий или мест с постоянным движением — например, на улице или в больших торговых залах.

Технические характеристики

• Номинальное напряжение: 230 В, переменный ток (AC), частота 50 Гц
• Максимальная коммутационная мощность: 500 Вт — позволяет управлять до 5 светодиодных ламп по 100 Вт каждая или одной лампе накаливания до 500 Вт
• Тип датчика: пассивный инфракрасный (PIR) — реагирует на тепло тела человека
• Угол обнаружения по горизонтали: 160° — покрывает почти всю комнату, кроме углов за спиной
• Диаметр зоны детектирования: 6 м — оптимальная дальность действия при установке на высоте 1,4 м
• Порог срабатывания по освещённости: 10–1275 лк — работает только при слабом свете, например, вечером или в пасмурную погоду
• Максимальное время задержки отключения: 6 минут — после последнего движения свет гаснет через 6 минут
• Рабочая температура: от -40°C до +50°C — подходит для холодных и жарких помещений, включая неотапливаемые зоны
• Степень защиты IP20 — защищён от прикосновения пальцами и крупного мусора, но не от воды и пыли
• Срок службы: 10 лет — при соблюдении условий эксплуатации
• Материал корпуса: пластик, цвет — графит
• Минимальная глубина монтажной коробки: 40 мм — требует достаточного места внутри стены
• Подключение: винтовые клеммы — надёжный контакт, не требует пайки
• Наличие нулевого провода: да — обязательное условие для подключения
• Принудительное отключение: есть — можно полностью отключить датчик кнопкой, чтобы свет работал постоянно
• Максимальное количество датчиков в системе: 2 — допускается подключение двух устройств на одну цепь, но не более

Совместимость и монтаж

Датчик движения ДС10-1-БрГ графит рассчитан на скрытую установку в стандартную монтажную коробку. Для работы требуется наличие фазного и нулевого проводов. Подключение выполняется через винтовые клеммы — важно плотно затянуть контакты, чтобы избежать перегрева. Устройство совместимо с большинством бытовых ламп: накаливания, галогеновые, энергосберегающие и LED-лампы до 500 Вт суммарной нагрузки. Не поддерживает управление через умные системы — работает автономно. Количество одновременно подключенных датчиков не должно превышать два на один контур.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает использование в сырых помещениях (ванная, баня, уличные зоны). Наличие принудительного отключения снижает риск случайного отключения света. Применение в пределах указанных температур и мощности обеспечивает безопасную работу без перегрузки сети.

Преимущества

• Высокая точность обнаружения благодаря PIR-сенсору — минимальное число ложных срабатываний
• Широкий диапазон чувствительности к освещению — адаптируется к условиям дня и ночи
• Графитовый цвет корпуса — сочетается с другими элементами серии BRITE, не выбивается из интерьера
• Надёжные винтовые клеммы — долговечный контакт без окисления
• Функция принудительного отключения — удобно использовать, когда нужен постоянный свет
• Совместимость с лампами всех типов — не требует замены существующего освещения

Ограничения применения

• Не подходит для установки вне помещений — IP20 не защищает от влаги и пыли
• Запрещено подключать больше двух датчиков на одну линию — возможны сбои в работе
• Не работает с нагрузкой выше 500 Вт — превышение вызовет выход из строя
• Требуется нулевой провод — несовместим со старыми схемами без N-проводника
• Не поддерживает интеллектуальное управление — нельзя подключить к Wi-Fi или умному дому
• Обнаружение происходит только в зоне видимости — не реагирует на движение за стенами, в нишах или за мебелью

Примеры использования

• Коридор в квартире — свет включается при входе, гаснет через 3–5 минут после выхода
• Лестничная площадка в доме — экономия энергии при проходе между этажами
• Складское помещение — активация света при появлении сотрудника
• Туалет в офисе — автоматическое включение при входе, выключение после завершения дела
• Прихожая в загородном доме — особенно эффективна зимой, когда естественного света мало

Практические советы

• Устанавливайте датчик на высоте 1,4 м — так он лучше распознаёт движение взрослого человека
• Избегайте направления сенсора на радиаторы, окна с прямыми лучами солнца или вентиляторы — это вызывает ложные срабатывания
• Перед монтажом проверьте, что в монтажной коробке достаточно глубины (не менее 40 мм)
• При подключении двух датчиков — используйте параллельное соединение, следите за общей нагрузкой
• Если свет не выключается — проверьте порог освещённости: возможно, слишком ярко вокруг
• Для длительной работы — регулярно протирайте линзу сенсора мягкой тканью, чтобы не забивались пыль и грязь
