Датчик движения BRITE ДС10-1-БрМ механизм маренго IEK BR-MS10-N-150-05-K35

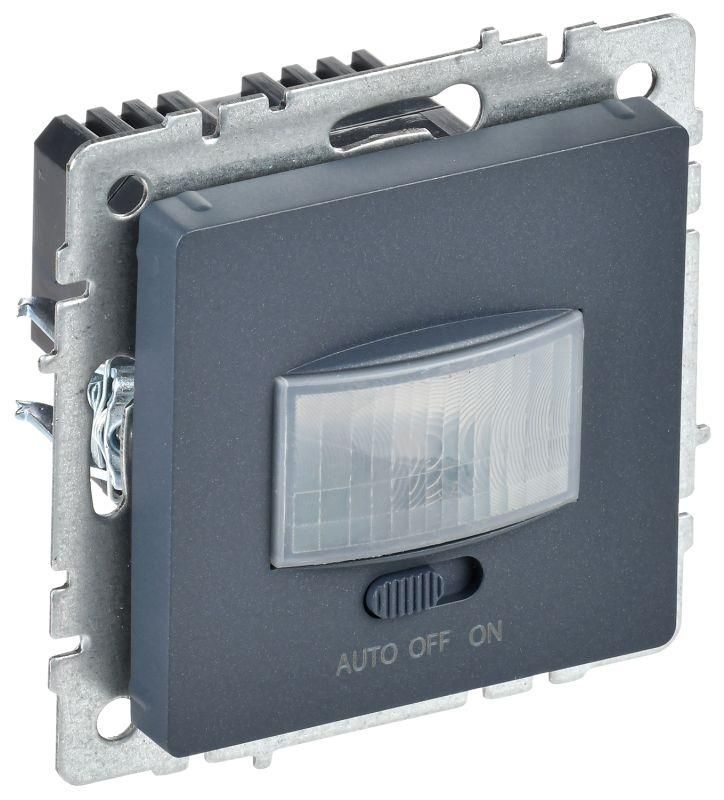

Датчик движения ДС10-1-БрМ маренго от IEK - это внутреннее устройство из серии BRITE, предназначенное для автоматического управления освещением на основе обнаружения движения. Подходит для установки в жилых и офисных помещениях, совместим со всеми типами ламп и требует наличия нулевого провода.

Назначение и область применения

Датчик движения ДС10-1-БрМ маренго включает и выключает свет при появлении человека в зоне действия. Используется там, где важно экономить энергию: коридоры, лестницы, кладовые, туалеты, офисные зоны. Устройство работает в паре с другим датчиком - максимум два датчика можно подключить в одну систему, что позволяет управлять одним источником света с нескольких точек.

Технические характеристики

• Рабочее напряжение: 230 В переменного тока
• Максимальная нагрузка: 500 Вт - поддерживает любые лампы до этого предела
• Защита IP20 - защищён от контакта с пальцами и мелкими предметами, но не от воды и пыли; подходит только для сухих помещений
• Рабочая температура: от -40 C до +50 C - допускает установку даже в неотапливаемых местах (например, в подъездах)
• Обязательное наличие нулевого провода (N) - требуется для корректной работы
• Глубина монтажной коробки: минимум 45 мм - необходимо проверить перед установкой
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию без замены
• Тип: дополнительное устройство - используется совместно с основным датчиком в системе

Совместимость и монтаж

Датчик движения ДС10-1-БрМ маренго устанавливается внутри стены - скрытым способом. Для монтажа нужна стандартная монтажная коробка глубиной не менее 45 мм. Обязательно подключение трёх проводов: фаза (L), ноль (N) и управляемая фаза (Lout). Нельзя использовать без нулевого провода - устройство просто не будет работать. Совместим с лампами накаливания, галогенными, люминесцентными и энергосберегающими (в том числе LED), если суммарная мощность не превышает 500 Вт. Можно подключить до двух таких датчиков на один светильник - они работают в режиме “два переключателя”.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и коммерческих электроустановок. Защита IP20 исключает использование во влажных зонах (ванная, бассейн, улица). Принудительное отключение обеспечивает возможность ручного отключения света, даже если движение продолжается - удобно для постоянного пребывания в комнате.

Преимущества

• Поддержка всех типов ламп - не нужно менять освещение при замене датчика
• Высокая надёжность благодаря материалам премиум-серии BRITE
• Возможность создания системы с двумя датчиками - удобно для длинных коридоров или больших помещений
• Простое подключение через стандартные клеммы с пометкой L, N, Lout
• Долгий срок службы - 10 лет без обслуживания

Ограничения применения

• Не подходит для установки во влажных помещениях - IP20 не защищает от влаги
• Требует обязательного подключения нулевого провода - старые проводки без N не поддерживаются
• Максимум два датчика в одной цепи - нельзя расширять систему дальше
• Не предназначено для управления нагрузкой выше 500 Вт - при превышении возможен выход из строя
• Не является самостоятельным выключателем - всегда работает в связке с другим датчиком

Примеры использования

• Коридор в квартире - датчики установлены на обоих концах, свет включается при входе и гаснет после ухода
• Лестница в частном доме - один датчик внизу, второй наверху - свет активируется при любом направлении движения
• Частный офис - датчик включает свет при входе сотрудника, выключает через заданное время после ухода
• Кладовая или подвал - экономия энергии за счёт автоматического отключения, когда никто не находится в помещении

Практические советы

• Перед установкой проверьте глубину монтажной коробки - минимально 45 мм. Меньшая глубина может повредить плату или затруднить закрывание крышки
• Не используйте этот датчик как единственный элемент управления - он работает только в паре с другим аналогичным устройством
• Проверьте суммарную мощность всех ламп - если подключены две лампы по 300 Вт, система перегрузится
• При замене старого выключателя убедитесь, что есть доступ к нулевой шине - без него устройство не запустится
• Для помещений с высокой проходимостью (например, торговый зал) рекомендовано использовать два датчика на противоположных сторонах - так снижаются ложные срабатывания
