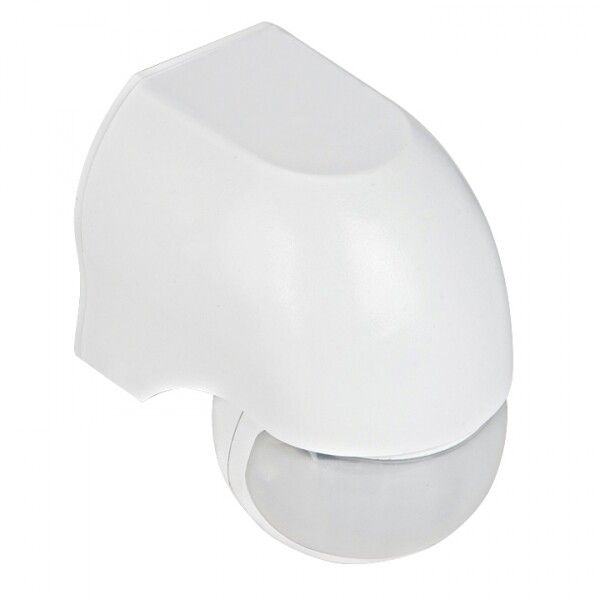

Датчик движения ИК настенный 800Вт 180гр. до 12м IP44 MS-38 PROxima | dd-ms-38 EKF

Датчик движения инфракрасный настенный 1200Вт 180° до 12м IP44 MS-38 от EKF обеспечивает автоматическое управление освещением в помещениях и на участках под навесом, снижая энергопотребление за счёт включения света только при наличии движения. Модель MS-38 совместима с сетью 230 В и рассчитана на работу с нагрузкой до 1200 Вт.

Назначение и область применения

Датчик движения MS-38 используется для автоматического включения и выключения освещения в местах с временным пребыванием людей. Подходит для коридоров, лестничных клеток, подъездов, технических помещений, кладовых и зон под навесом на улице. Также применяется для управления вентиляцией, насосами и другим оборудованием, требующим автономного включения при активности.

Технические характеристики

• Номинальное напряжение: 230 В AC, частота 50 Гц
• Максимальная коммутационная мощность: 1200 Вт
• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло излучаемое телами человека или животных
• Угол обнаружения по горизонтали: 180°
• Максимальная дальность обнаружения: 12 метров
• Оптимальная высота установки: 2 метра над уровнем пола
• Задержка включения: 10 секунд - предотвращает ложные срабатывания при кратковременных движениях
• Задержка отключения: 15 секунд - после прекращения движения свет остаётся включённым ещё 15 сек
• Максимальная продолжительность включения: 10 секунд - минимальное время, в течение которого датчик не позволит выключить нагрузку даже при отсутствии движения
• Регулировка порога срабатывания: да - можно настроить чувствительность к движению, чтобы исключить реакцию на мелких животных или ветер
• Степень защиты: IP44 - защита от брызг воды и частиц пыли размером более 1 мм
• Температурный режим эксплуатации: от –10C до +40C
• Материал корпуса: пластик, белый цвет, без галогенов
• Способ присоединения: винтовые клеммы
• Способ монтажа: открытая установка на стену
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Датчик MS-38 подключается напрямую в цепь освещения через фазовый провод. Для монтажа требуется только крепление на стену с помощью винтов. Устройство имеет поворотный механизм, позволяющий направить сенсор в нужном направлении - как по вертикали, так и по горизонтали. Кабели подсоединяются к винтовым клеммам: L (фаза), N (ноль), L_out (выход на нагрузку). Напряжение питания и нагрузка должны быть переменным током. Не допускается подключение светодиодных ламп с драйверами, несовместимыми с механическими реле - возможны перегрев и отказ контактов.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытовых и коммерческих применений. Защита IP44 гарантирует безопасную работу в условиях повышенной влажности, таких как подъезды или крытые входы. Отсутствие галогенов в материале корпуса делает устройство экологичнее при утилизации. Работа устройства не создаёт радиопомех и не влияет на другие электронные системы.

Преимущества

• Высокая точность обнаружения благодаря PIR-сенсору - минимум ложных срабатываний
• Настройка чувствительности позволяет адаптировать датчик под среду (например, исключить срабатывание от домашних питомцев)
• Длительная гарантия - 7 лет - указывает на надёжность компонентов
• Функция контроля освещённости - датчик не включает свет при достаточном уровне естественного освещения
• Простой монтаж и доступная цена

Ограничения применения

• Не рекомендуется устанавливать рядом с источниками тепла (батареи, печи, окна с прямым солнечным светом) - это вызывает ложные срабатывания
• Не подходит для установки внутри металлических шкафов или за препятствиями, которые блокируют ИК-излучение
• Не предназначена для постоянного включения - максимальная длительность включения составляет 10 секунд; при необходимости длительного включения необходимо использовать другой тип контроллера
• Не следует использовать вне температурного диапазона –10…+40 C - особенно опасна работа при температурах ниже –10 C, где сенсор теряет чувствительность
• Не предназначен для установки под открытым небом - IP44 не обеспечивает защиту от прямого дождя или сильного потока воды

Примеры использования

• Освещение в жилом подъезде - свет включается при подходе человека и гаснет через 15 секунд после выхода
• Технический коридор в офисе - датчик включает свет только при перемещении сотрудника, экономя энергию ночью
• Кладовая с ограниченным доступом - свет работает только при открывании двери и появлении человека
• Навес над входом в торговый центр - датчик включает подсветку при приближении посетителей, не срабатывая от проезжающих машин

Практические советы

• При установке на высоте 2 м ориентируйте сенсор на основную зону передвижения - например, на середину коридора, а не на углы
• Перед первым запуском проверьте настройку чувствительности: начните с минимального значения, затем увеличивайте, пока не будет уверенного срабатывания
• Если датчик часто срабатывает ложно - проверьте наличие воздушных потоков от вентиляторов или нагревательных приборов в зоне действия
• Для подключения нагрузки выше 800 Вт используйте внешний магнитный пускатель - внутреннее реле рассчитано на 1200 Вт, но долговечность лучше сохраняется при работе ниже 800 Вт
• Не закрывайте сенсор декоративными решётками или пленками - они могут блокировать ИК-излучение
• Проверяйте правильность подключения фазы и нуля - неверное подключение может привести к некорректной работе или повреждению реле
