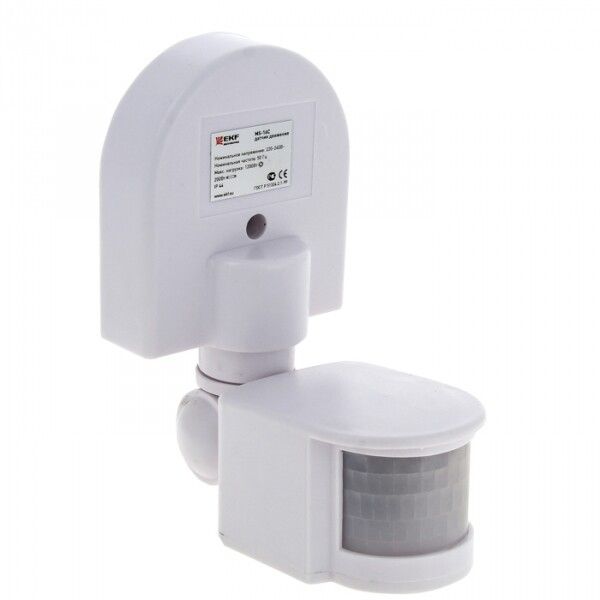

Датчик движения (ИК) MS-16C (ДД) настен. 1200Вт 180град. до 12м (рег.) IP44 EKF dd-ms-16C

Датчик движения инфракрасный MS-16C PROxima от EKF - устройство для автоматического включения света при обнаружении движения, рассчитанное на управление нагрузкой до 1200 Вт. Подходит для установки внутри помещений и под навесом на улице, обеспечивает энергосбережение за счёт точного срабатывания и настройки временных интервалов.

Назначение и область применения

Датчик движения MS-16C PROxima используется для автоматизации освещения в местах с временными потоками людей: коридорах, лестничных клетках, подъездах, гардеробах, кладовых и аналогичных зонах. Также допускается установка под навесом на улице - например, над входной дверью или в зоне крыльца. Устройство не предназначено для постоянного включения света, а активируется только при наличии движения, снижая расход электроэнергии.

Технические характеристики

• Напряжение питания: 230 В переменного тока, частота 50 Гц
• Максимальная коммутационная мощность: 1200 Вт (для ламп накаливания, галогенок, LED-светильников с балластом)
• Тип сенсора: пассивный инфракрасный (PIR) - реагирует на тепло излучаемое телом человека или животного
• Угол обнаружения: 180° по горизонтали
• Максимальная дальность обнаружения: 12 м
• Оптимальная высота установки: 2 м от пола
• Задержка включения: 10 сек - предотвращает ложные срабатывания при кратковременных движениях
• Задержка отключения: 7 сек - минимальное время после последнего движения перед выключением
• Максимальная продолжительность включения: 10 сек - фиксировано, не регулируется
• Регулировка порога чувствительности: да - можно настроить реакцию на слабые тепловые сигналы
• Степень защиты: IP44 - защита от брызг воды и частиц пыли >1 мм
• Температурный диапазон: от –10C до +40C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата с возможностью перепадов температур
• Материал корпуса: пластик, белый цвет
• Способ подключения: винтовые клеммы
• Срок гарантии: 84 месяца
• Соответствие стандартам: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)
• Без галогенов - безопасен при пожаре и экологически более приемлем

Совместимость и монтаж

MS-16C PROxima монтируется открытым способом на вертикальную поверхность - стены, перегородки. Для установки требуется только два винта и доступ к проводам L (фаза), N (ноль) и L_out (выход на нагрузку). Клеммы рассчитаны на медные жилы сечением до 1,5 мм2. Поворотный механизм сенсора позволяет направить его в нужном направлении в двух плоскостях - важно правильно выбрать угол, чтобы избежать “слепых” зон. Не рекомендуется устанавливать рядом с источниками тепла (батареи, нагревательные приборы), окнами с прямым солнечным светом или вентиляционными решётками - это вызывает ложные срабатывания.

Безопасность и стандарты

Датчик соответствует требованиям ГОСТ Р 51324.1-2005, который определяет нормы безопасности для выключателей и датчиков, используемых в бытовых и общественных сетях. Защита IP44 делает его безопасным для использования во влажных помещениях (например, в подъезде), но не для открытого воздуха или мест с прямым попаданием дождя. Отсутствие галогенов в составе корпуса снижает риск выделения токсичных веществ при перегреве. Номинальный ток управления равен 0 мА - значит, датчик потребляет минимум собственной энергии.

Преимущества

• Высокая точность срабатывания благодаря PIR-сенсору - не реагирует на домашних питомцев среднего веса, если они находятся ниже зоны обнаружения
• Настройка чувствительности позволяет адаптировать работу под конкретное помещение - например, уменьшить реакцию на шторы или колебания воздуха
• Фиксированный максимум включения (10 сек) исключает длительное включение света при одном прохождении
• Долгий срок гарантии - 7 лет - указывает на качественную сборку и компоненты
• Интеграция с существующими цепями освещения - не требует замены проводки

Ограничения применения

• Не работает при температурах ниже –10C - возможны сбои в работе сенсора
• Не подходит для установки в помещениях с постоянным движением (офисы, торговые залы) - будет постоянно включён
• Максимальная продолжительность включения ограничена 10 сек - нельзя использовать для долгих процессов (например, ремонтных работ)
• IP44 не обеспечивает защиту от прямого дождя - на улице обязательно под навесом
• Не совместим с нагрузками выше 1200 Вт - светодиодные ленты с контроллерами, мощные прожекторы, насосы и двигатели требуют отдельного контактора
• Не поддерживает димминг - управляет только включением/выключением

Примеры использования

• Освещение в подъезде многоквартирного дома - свет включается при подходе человека и выключается через 7–10 сек после выхода
• Кладовая в офисе - свет включается при входе, не требует ручного включения
• Зона у входной двери в частном доме - под навесом, сработает даже ночью при появлении человека
• Туалет в кафе - эффективно сочетается с малым временем включения, чтобы не тратить энергию между посетителями

Практические советы

• Перед установкой проверьте, что суммарная мощность всех подключённых ламп не превышает 1200 Вт - особенно осторожно с LED-светильниками, которые имеют импульсный характер пускового тока
• При монтаже ориентируйте сенсор так, чтобы он видел основной маршрут движения - лучше всего перпендикулярно проходу
• Если датчик часто срабатывает ложно - уменьшите чувствительность, удалите источники тепла или воздушных потоков поблизости
• Не закрывайте сенсор декоративными элементами - даже прозрачная пленка может затруднять инфракрасное восприятие
• Проверьте правильность подключения фазы и нуля - неверное подсоединение может привести к отказу работы
• Для больших площадей (более 12 м) используйте несколько датчиков MS-16C PROxima вместо одного - один прибор не охватит всю зону
