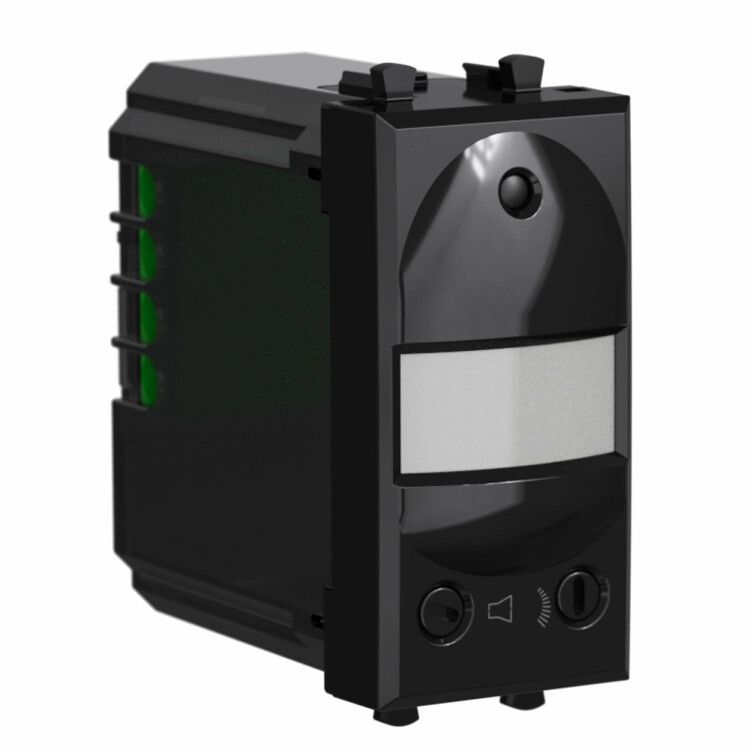

Датчик движения "Черный квадрат", "Avanti", 16A, 1 мод. | 4402141 DKC ДКС

Датчик движения 16А, 1 модульный DKC - компактный PIR-датчик из серии Avanti, предназначенный для автоматического управления освещением в проходных зонах. Устанавливается в кабель-каналы электроустановочных изделий, обеспечивает включение света при обнаружении движения и отключение после его прекращения. Артикул 4402141 соответствует модели, совместимой с системами серии Avanti.

Назначение и область применения

Датчик движения 16А, 1 модульный DKC используется для автоматизации освещения в помещениях с временным присутствием людей: коридорах, лестницах, офисных зонах, складских помещениях, подъездах и других проходных зонах. Он активирует свет при движении и отключает его через заданный интервал времени, снижая энергопотребление. Подходит для установки в распределительные щиты и кабель-каналы с модульной конструкцией.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло, излучаемое человеком
• Номинальный ток: 16 А - способен коммутировать нагрузку до 3500 Вт при 220 В
• Угол сканирования: 150° - широкий горизонтальный охват, покрывает большую площадь перед датчиком
• Максимальная дальность: 12 м - эффективное обнаружение движения на расстоянии до 12 метров по фронту
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, не предназначен для влажных сред
• Регулировка порога срабатывания: да - можно настроить чувствительность к малому движению
• Принудительное отключение: да - возможность ручного отключения света даже при наличии движения
• Количество модулей: 1 - занимает один стандартный модуль в DIN-рейке или кабель-канале
• Материал корпуса: термопласт - устойчив к механическим воздействиям и перепадам температур
• Цвет: черный, глянцевая отделка - эстетично сочетается с другими элементами серии Avanti
• Крепление: фиксатор / ввод в канавку - легко встраивается в модульные системы без дополнительных крепежей
• Содержание галогенов: отсутствует - экологичный материал, соответствует требованиям RoHS

Совместимость и монтаж

Датчик движения 16А, 1 модульный DKC - часть серии Avanti и совместим со всеми модульными электроустановочными изделиями этого семейства. Устанавливается в кабель-каналы или шины с DIN-рейкой, где есть место под одиночный модуль. Крепится за счет фиксаторов, вводящихся в специальные канавки - не требует винтов или инструментов. Для монтажа необходимо отключить питание. Подключение выполняется к контактам L (фаза), N (нейтраль) и LOAD (выход на нагрузку). Работает только с переменным током 220–240 В. Не рекомендуется использовать в цепях постоянного тока или с высокими импульсными нагрузками (например, светодиодные драйверы без балласта).

Безопасность и стандарты

Датчик движения 16А, 1 модульный DKC соответствует требованиям безопасности для внутреннего использования. IP20 исключает попадание воды и пыли, что делает его непригодным для влажных помещений, улиц или мест с повышенной запыленностью. Применяется только в сухих, закрытых помещениях. Соответствует нормам RoHS по отсутствию галогенов и опасных веществ. Номинальный ток 16 А соответствует классическим стандартам для бытовых и коммерческих сетей.

Преимущества

• Широкий угол обзора 150° и дальность до 12 м обеспечивают надежное обнаружение в больших зонах
• Регулировка порога срабатывания предотвращает ложные срабатывания от животных или ветра
• Принудительное отключение позволяет контролировать свет вручную - удобно при обслуживании
• Модульная форма упрощает замену и интеграцию в существующие системы Avanti
• Экологичный материал без галогенов - безопаснее при утилизации
• Глянцевый черный цвет маскирует следы пыли и хорошо вписывается в современные интерьеры

Ограничения применения

• Не работает в условиях прямого солнечного света, тепловых потоков от радиаторов или кондиционеров - возможны ложные срабатывания
• IP20 - нельзя использовать в ванных комнатах, на улице, в сырых подвалах или производственных зонах с брызгами
• Не поддерживает управление по протоколу Zigbee, Wi-Fi или другим умным системам - только релейное включение/выключение
• Не рассчитан на работу с мощными LED-системами без стабилизирующих драйверов - возможны скачки напряжения
• Запрещено устанавливать вблизи источников инфракрасного излучения (печи, нагревательные приборы)

Примеры использования

• Освещение коридора в жилом доме - свет включается при входе, гаснет через 30 секунд после выхода
• Складские проходы - экономия энергии при перемещении персонала между стеллажами
• Лестничные клетки многоквартирных домов - автоматическое включение при подъеме/спуске
• Офисные зоны с временными рабочими местами - свет не горит, пока никто не находится рядом
• Общественные туалеты - включение при входе, отключение после завершения процесса

Практические советы

• При установке ориентируйте датчик так, чтобы зона обнаружения пересекала основные пути движения - не направляйте его в стену или окно
• Учитывайте посадочные размеры: модуль имеет стандартную ширину 18 мм - проверьте свободное место в канале
• Настройте порог чувствительности на минимальном уровне, если рядом находятся домашние животные
• Перед первым включением дайте датчику 1–2 минуты на адаптацию к температуре окружающей среды
• Не закрывайте сенсор плотными декоративными решётками - они блокируют инфракрасное излучение
• При частых ложных срабатываниях проверьте наличие тепловых помех: радиаторы, вентиляторы, окна с прямым солнцем
