Датчик движения белый, макс. нагрузка MD 03 500Вт, угол обзора 140град., дальность 12м, монитори | Б0043809 ЭРА

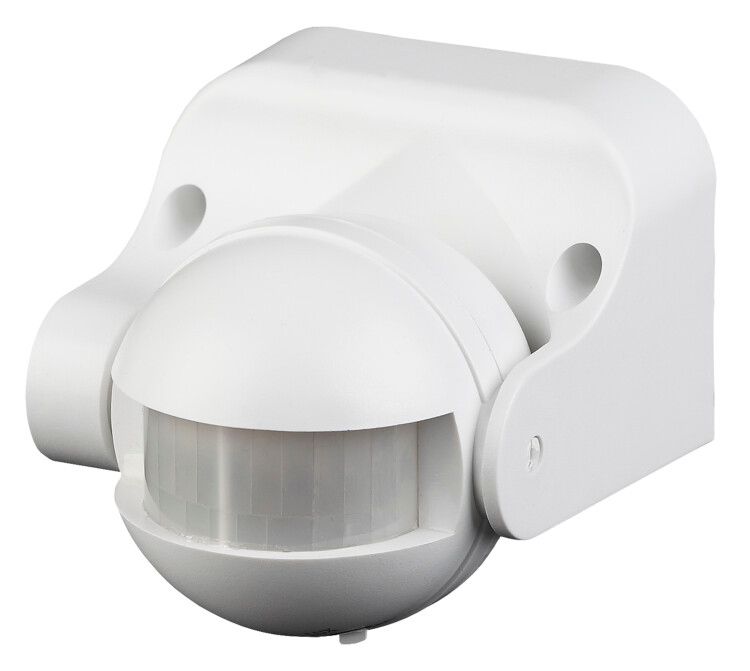

Датчик движения инфракрасный настенный ЭРА MD 03 1200Вт предназначен для автоматического управления освещением в помещениях на основе обнаружения теплового излучения человека. Устройство подходит для бытовых и офисных помещений, где важно снижать энергопотребление без потери удобства. Модель отличается компактностью, надежной защитой IP44 и возможностью точной настройки.

Назначение и область применения

Датчик движения ЭРА MD 03 1200Вт включает и выключает свет при обнаружении движения в пределах зоны действия. Он работает исключительно с активными источниками света, питаемыми от сети 220 В. Подходит для коридоров, лестниц, кладовых, туалетов, офисных зон и других помещений, где свет нужен только при наличии людей. Не рекомендуется использовать в местах с постоянным движением животных или в условиях сильного воздушного потока - это может вызывать ложные срабатывания.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло тела человека
• Напряжение питания: 220 В AC, частота 50 Гц
• Максимальная коммутационная мощность: 1200 Вт - поддерживает лампы накаливания, галогенные, светодиодные и КЛЛ до этого значения
• Угол обзора: 180° - покрывает широкую зону перед устройством
• Дальность обнаружения: до 12 метров
• Максимальная площадь обнаружения: 180 м²
• Оптимальная высота установки: 2,5 м
• Задержка выключения: 7 секунд - после прекращения движения свет гаснет через этот интервал
• Задержка включения: 7 секунд - чтобы избежать ложных срабатываний при кратковременных движениях
• Регулировка порога срабатывания: да - можно настроить чувствительность к движению
• Защита: IP44 - устойчив к брызгам воды и пыли, подходит для влажных помещений
• Материал корпуса: пластик, матовая отделка
• Рабочая температура: от -25C до +45C
• Габариты: 20×15×20 мм
• Управляемый ток: 6 мА
• Пусковой ток: до 6 А - совместим с нагрузками с высоким импульсом при включении
• Поддержка емкостной нагрузки: да - работает с современными LED-лампами и драйверами
• Ударопрочность: IK01 - базовая защита от механических воздействий

Совместимость и монтаж

Датчик движения ЭРА MD 03 1200Вт монтируется открытым способом на стену или потолок. Для подключения используются три провода: фаза (L), ноль (N) и управляемая фаза (Lout) к светильнику. Нужно соблюдать полярность - неверное подключение может повредить устройство. Регулировка наклона по вертикали и горизонтали составляет +-1° - достаточно для точной настройки направления обнаружения. Установка должна выполняться на расстоянии не менее 1,5 м от источников тепла (обогреватели, радиаторы) и вентиляционных решёток. Не допускается монтаж вблизи окон с прямым солнечным светом - это влияет на работу PIR-сенсора.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытовых электроприборов. Защита IP44 гарантирует безопасную эксплуатацию в помещениях с повышенной влажностью - например, в ванных комнатах или на лестницах. Устройство имеет сертификат соответствия, что подтверждает соответствие нормам РФ и ЕАЭС. Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая совместимость с различными типами ламп - от старых ламп накаливания до современных LED
• Настройка чувствительности позволяет избежать ложных срабатываний от домашних животных или ветра
• Функция задержки выключения предотвращает внезапное отключение света при кратковременном выходе из зоны
• Компактный размер и белый цвет легко интегрируются в интерьер
• Не требует внешнего питания - работает напрямую от сети 220 В

Ограничения применения

• Не подходит для открытых территорий - IP44 не защищает от прямого дождя или снега
• Неэффективен при наличии препятствий в зоне обнаружения - датчик не видит за углы и плотными предметами
• Не рекомендован для помещений с постоянным движением (например, торговые залы) - будет постоянно включать свет
• Не работает с нагрузками выше 1200 Вт - нельзя подключать мощные прожекторы или группы ламп суммарной мощностью более 1,2 кВт
• Не поддерживает двухпроводное подключение - требуется трёхпроводная схема с нулём

Примеры использования

• Кладовая - свет включается при входе, гаснет через 7 секунд после выхода
• Коридор в многоквартирном доме - экономия электроэнергии ночью
• Туалет в кафе - автоматическое включение при входе посетителя
• Офисная зона с несколькими рабочими местами - свет работает только когда кто-то находится в комнате

Практические советы

• Перед установкой проверьте суммарную мощность всех подключённых ламп - она не должна превышать 1200 Вт
• При использовании LED-ламп с драйверами убедитесь, что они поддерживают подключение через датчики движения - некоторые модели несовместимы
• При настройке чувствительности начните с минимального значения и постепенно увеличивайте, пока не исчезнут ложные срабатывания
• Не закрывайте сенсор шторами, картинами или декоративными элементами - это блокирует инфракрасное излучение
• При монтаже на потолок используйте уровень - даже малый перекос может изменить зону обнаружения
• Проверьте работоспособность устройства сразу после подключения - протестируйте проходом в зоне действия
