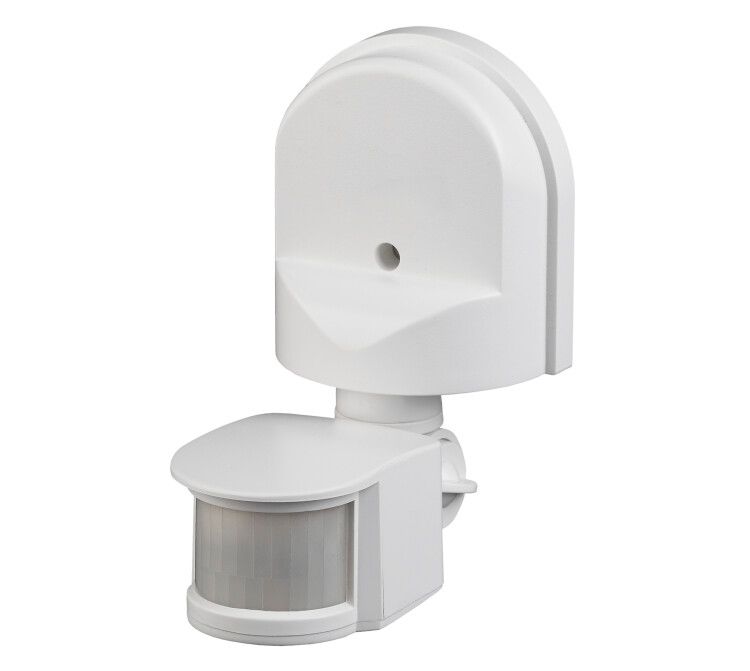

Датчик движения MD 04 настенный 1200Вт, IP-44, 12м (50/750) | Б0043810 ЭРА

Датчик движения настенный 1200Вт IP-44 12м MD 04 от бренда ЭРА предназначен для автоматического управления освещением в помещениях с помощью пассивного инфракрасного сенсора. Этот датчик подключается к сети 220 В и подходит для установки в местах с умеренной влажностью - например, в коридорах, кладовых или на лестницах. Модель MD 04 сочетает надёжную работу, простую настройку и совместимость с нагрузками до 1200 Вт.

Назначение и область применения

Датчик движения настенный 1200Вт IP-44 12м MD 04 включает свет при обнаружении движения человека или животного в пределах зоны действия и выключает его после окончания активности. Он используется там, где важно экономить энергию - например, в жилых домах, офисах, гаражах, подъездах и складских помещениях. Подходит для управления лампами накаливания, галогенными, LED и компактными люминесцентными источниками света, если суммарная мощность не превышает 1200 Вт.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло излучаемое телом
• Напряжение питания: 220 В переменного тока, частота 50 Гц
• Максимальная коммутационная мощность: 1200 Вт
• Дальность обнаружения: до 12 метров
• Угол обзора: 120° - охватывает широкую горизонтальную зону
• Степень защиты: IP44 - защищён от брызг воды и твёрдых частиц размером более 1 мм
• Рабочая температура: от -25C до +45C - подходит для неотапливаемых помещений
• Порог освещённости: 10–2000 люкс - можно настроить, чтобы датчик работал только при слабом свете
• Задержка выключения: 10 секунд - время, через которое свет гаснет после прекращения движения
• Задержка включения: 1 секунда - исключает ложные срабатывания
• Управляемый ток: 6 мА - минимальный потребление в режиме ожидания
• Пусковые токи: мин. 1 А, макс. 6 А - способен запускать лампы с высокими импульсами
• Материал корпуса: пластик, матовая отделка, белый цвет
• Ударопрочность: IK01 - базовая защита от случайных ударов
• Высота установки: оптимально 2,5 м от пола
• Регулировка наклона: вертикальная и горизонтальная - +-1°, для точной настройки направления

Совместимость и монтаж

Датчик движения MD 04 монтируется открытым способом - крепится прямо к стене. Для подключения используются два провода: фаза и ноль. Нейтральный провод не требует коммутации через датчик - он проходит напрямую. Управляющая цепь замыкается через контакт датчика. Диаметр монтажного отверстия - всего 1 мм, что указывает на то, что устройство не требует штробления или специальных коробок. Кабели подводятся снизу или сбоку - проверьте расположение входов перед установкой. Пространство вокруг датчика должно быть свободным - не закрывайте объектив предметами или декором.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытового и легкого промышленного использования. Защита IP44 делает его пригодным для установки в помещениях с возможностью попадания брызг - например, в ванных комнатах, но не в душевых или на улице. Отсутствие сертификата IP65/67 означает, что использование вне помещений не рекомендовано. Работа при температуре ниже -25C или выше +45C может вызвать сбои в работе PIR-сенсора.

Преимущества

• Автоматизация освещения снижает расходы на электроэнергию - свет работает только при необходимости
• Настройка порога освещённости позволяет избежать включения днём или при ярком искусственном свете
• Широкий угол обзора (120°) и большая дальность (12 м) обеспечивают покрытие типичной комнаты одним устройством
• Низкий ток управления (6 мА) не нагружает сеть в режиме ожидания
• Гибкая регулировка наклона (+/-1°) позволяет точно направить зону обнаружения
• Матовый белый корпус легко впишется в интерьер без визуального диссонанса

Ограничения применения

• Не подходит для установки на улице - IP44 недостаточно для постоянного воздействия дождя или снега
• Неэффективен при наличии тепловых помех - рядом с радиаторами, печами, окнами с прямым солнечным светом
• Не обнаруживает медленные движения - например, людей, которые двигаются очень осторожно или лежат
• Не поддерживает управление несколькими группами света - только одна зона
• Фиксированная задержка выключения - нельзя изменить её на 30 секунд или больше
• Максимальная площадь обнаружения - 1 м² - значит, при больших помещениях требуется несколько датчиков

Примеры использования

• Коридор в квартире - свет включается при входе и гаснет через 10 секунд после выхода
• Кладовая - датчик включает свет при открывании двери, даже если человек стоит у полок
• Лестничная клетка - обеспечивает безопасность ночью без постоянного освещения
• Гараж - включает свет при подходе к машине, выключает при уходе
• Санузел - удобен для временного освещения, особенно если пользователь забывает выключить свет

Практические советы

• Устанавливайте датчик на высоте 2,5 м - так обеспечивается лучший обзор и меньше ложных срабатываний
• Избегайте направленности на окна, батареи, вентиляторы - они могут вызывать ложные сигналы
• Перед первым включением настройте порог освещённости: поворачивайте регулятор до момента, когда свет не включается днём, но включается вечером
• Проверьте совместимость нагрузки - если используете много LED-ламп, убедитесь, что их суммарная мощность ≤1200 Вт
• Не монтируйте в углы - лучше посередине стены, чтобы зона обнаружения была равномерной
• При использовании в холодных помещениях (например, на балконе) учитывайте, что при температуре ниже -25C сенсор может не реагировать
