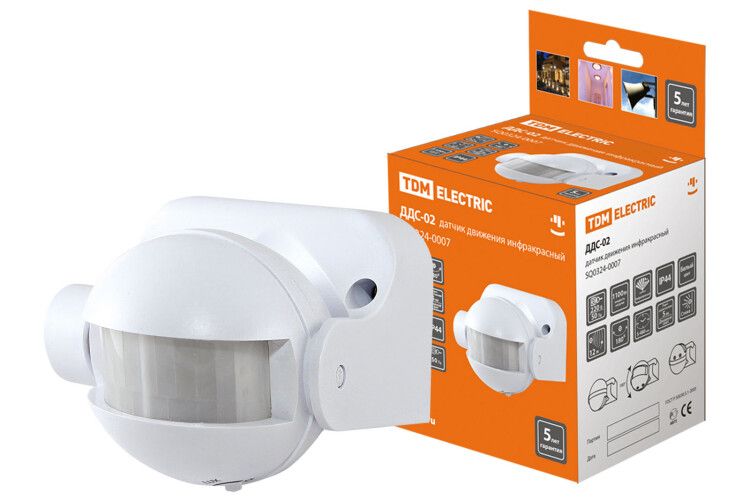

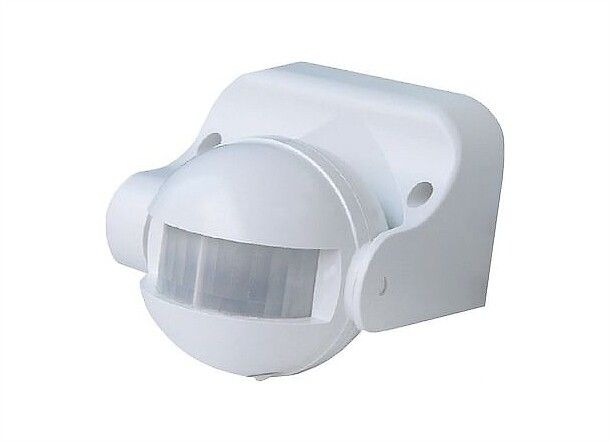

Датчик движения настенный ДДС-02 1100Вт, 5-480с, 12м, 5+Лк, 180гр, IP44, - SQ0324-0007 TDM

Датчик движения настенный ДДС-02 от TDM ELECTRIC - автоматическое устройство для включения света при обнаружении движения в пределах до 12 метров, с регулируемой чувствительностью и защитой от ложных срабатываний. Подходит для управления освещением в помещениях и на улицах, где важна энергоэффективность и надежность.

Назначение и область применения

Датчик движения настенный ДДС-02 предназначен для автоматического включения и выключения освещения, а также других электроприборов при появлении человека в зоне действия. Устройство работает в паре с нагрузкой до 1100 Вт - это лампы накаливания, светодиодные и компактные люминесцентные светильники, вентиляторы, малые насосы, системы сигнализации.

Области применения: коридоры, лестницы, подъезды, кладовые, офисы, склады, торговые залы, входные группы, террасы. Особенно эффективен там, где свет нужен временно - например, когда человек проходит через помещение, а затем уходит.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло тела человека
• Напряжение питания: 230 В переменного тока, частота 50 Гц
• Максимальная коммутируемая мощность: 1100 Вт
• Угол обнаружения: 180° по горизонтали - охватывает половину круга перед датчиком
• Дальность действия: до 12 м на полу, макс. 6 м в боковую и фронтальную зоны
• Порог освещённости: от 5 до 2000 люкс - можно настроить, чтобы датчик работал только при темноте
• Задержка отключения: от 5 секунд до 8 минут (480 мин)
• Задержка включения: менее 1 миллисекунды - реакция почти мгновенная
• Степень защиты: IP44 - защищён от брызг воды и пыли, подходит для влажных помещений и улицы
• Рабочая температура: от -20C до +40C
• Материал корпуса: белый пластик, не поддерживающий горение
• Габариты монтажа: 48,5 × 48,5 × 36 мм
• Способ установки: открытая настенная

Совместимость и монтаж

Датчик движения настенный ДДС-02 монтируется на стену с помощью стандартных креплений. Для установки требуется место с доступом к проводам L (фаза), N (нейтраль) и L_out (выход на нагрузку). Корпус рассчитан на монтаж в коробку глубиной не менее 36 мм.

Датчик совместим со всеми типами ламп, включая LED, CFL и галогенные, при условии, что суммарная мощность не превышает 1100 Вт. Минимальная нагрузка - 1 Вт, поэтому даже один светодиодный светильник будет работать корректно.

Настройка осуществляется двумя потенциометрами на корпусе: один - для чувствительности (реакции на движение), второй - для уровня освещённости (порог включения). Наклон датчика можно регулировать по горизонтали и вертикали на 180° - удобно для точной настройки зоны обнаружения.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытовых и коммерческих применений. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при повреждении. Защита IP44 обеспечивает безопасную работу в условиях повышенной влажности - например, в ванных комнатах, на крыльцах или в подземных парковках.

Преимущества

• Функция защиты от подкрадывания - датчик распознаёт движение сзади, а не только спереди
• Постоянный контроль освещённости исключает включение света днём
• Высокая точность срабатывания благодаря PIR-сенсору и фильтрации ложных сигналов
• Экономия электроэнергии - свет включается только при необходимости
• Надёжная работа при низких температурах - до -20C
• Глянцевая белая поверхность легко сочетается с интерьером

Ограничения применения

• Не подходит для установки в местах с постоянными тепловыми помехами - рядом с радиаторами, печами, окнами с прямым солнечным светом
• Не рекомендован для помещений с активными животными крупного размера - возможны ложные срабатывания
• Не предназначена для управления нагрузками выше 1100 Вт - например, мощными нагревательными приборами или двигателями
• Не следует использовать в помещениях с очень высокими потолками (>4 м): зона обнаружения на полу не увеличивается
• Не работает в условиях сильного электромагнитного шума - например, рядом с частотными преобразователями

Примеры использования

• Коридор в жилом доме - свет включается при входе, гаснет через 2–5 минут после выхода
• Подвал с хранением - датчик включает свет при спуске, экономя энергию
• Аварийный выход на улице - свет включается ночью при подходе человека
• Складской ангар - управление освещением вдоль проходов, где люди перемещаются периодически
• Туалет в кафе - свет включается при входе, выключается через 1–3 минуты после выхода

Практические советы

• Устанавливайте датчик на высоте 2–2,5 м - оптимально для обнаружения взрослого человека
• Избегайте направления датчика на окна, двери с улицы или источники тепла - это вызывает ложные срабатывания
• Перед первым запуском проверьте настройки: сначала установите порог освещённости на максимальный уровень (2000 лк), потом снижайте до нужного значения
• Если свет включается слишком часто - уменьшите чувствительность; если не реагирует - увеличьте её
• При использовании в холодном помещении - убедитесь, что температура не ниже -20C, иначе сенсор может давать сбои
• Для долгой службы избегайте механических ударов и попадания прямой струи воды - хотя IP44 защищает от брызг, длительный контакт с водой недопустим
