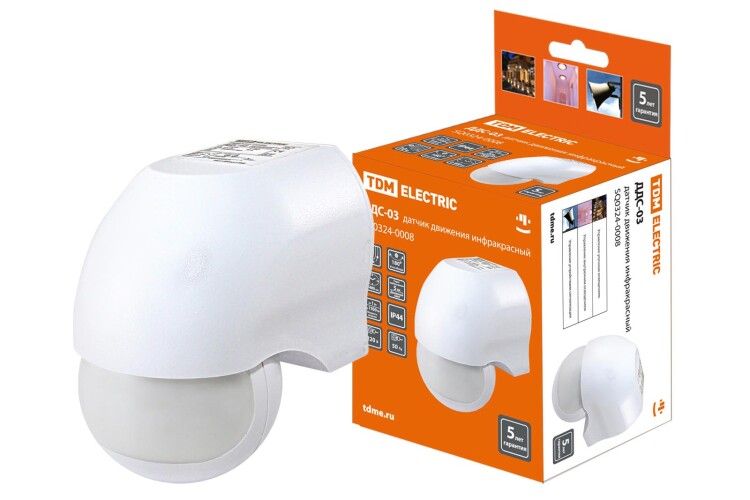

Датчик движения настенный ДДС-03 1100Вт, 5-720с, 10м, 5+Лк, 180гр, IP44, - SQ0324-0008 TDM

Датчик движения настенный ДДС-03 от TDM ELECTRIC предназначен для автоматического включения и выключения освещения и других электроприборов при обнаружении движения в зоне действия. Устройство подходит для установки в помещениях с нормальными условиями эксплуатации и обеспечивает энергосбережение за счёт точного реагирования на присутствие человека.

Назначение и область применения

Датчик движения настенный ДДС-03 используется для управления освещением в жилых, офисных и общественных помещениях: коридорах, лестницах, кладовых, туалетах, подъездах. Также может применяться для включения сигнализации, вентиляторов, насосов и других нагрузок до 1100 Вт. Благодаря возможности регулировки порога освещённости, он эффективно работает как днём, так и ночью - включая свет только при необходимости.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло человеческого тела
• Максимальная коммутационная мощность: 1100 Вт - поддерживает работу ламп накаливания, галогенок, люминесцентных и большинства LED-светильников
• Напряжение питания: 230 В переменного тока, частота 50 Гц
• Угол обнаружения: 180° по горизонтали - охватывает половину круга перед датчиком
• Дальность действия: до 10 метров по диаметру зоны на уровне пола, до 5 метров фронтально и боково
• Порог освещённости: от 5 до 2000 люкс - можно настроить, чтобы датчик работал только при темноте
• Задержка включения: 0,001 сек - реакция почти мгновенная
• Задержка отключения: от 5 секунд до 12 минут (720 мин) - настраивается под нужды помещения
• Рабочая температура: от -20C до +40C - подходит для неотапливаемых помещений
• Степень защиты: IP44 - защищён от брызг воды и твёрдых частиц размером более 1 мм
• Материал корпуса: пластик, не поддерживающий горение
• Цвет: белый, глянцевая отделка
• Размеры установки: 63×63 мм - совместим с типовой монтажной коробкой

Совместимость и монтаж

Датчик движения настенный ДДС-03 монтируется открытым способом на стену. Для установки требуется стандартная монтажная коробка с минимальной глубиной 10–15 мм (не указана точно, но исходя из размеров 63×63 мм - подходит обычная прямоугольная коробка). Подключение осуществляется через клеммы: L (фаза), N (нейтраль), L_out (выход на нагрузку). Нельзя подключать нагрузку выше 1100 Вт - риск перегрева контактов. Датчик не требует дополнительного питания, работает напрямую от сети 230 В. Регулировка наклона по вертикали и горизонтали возможна на 180° - позволяют направить зону обнаружения точно в нужную часть комнаты.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытового и коммерческого оборудования. Отсутствие галогенов в составе материалов снижает опасность при возгорании. Защита IP44 предотвращает попадание брызг воды, но не предназначена для постоянного воздействия влаги - не рекомендуется для открытых уличных участков. Не подлежит использованию в местах с повышенной запылённостью, влажностью или агрессивной средой (например, в банях, промышленных цехах с химическими испарениями).

Преимущества

• Высокая точность обнаружения благодаря двум инфракрасным сенсорам (по описанию производителя аналогичных моделей) - снижает ложные срабатывания
• Функция “защита от подкрадывания” - обнаруживает движение даже сбоку и сзади, а не только спереди
• Настройка чувствительности и уровня освещённости - адаптация под конкретные условия (например, в помещении с окном или искусственным светом)
• Поддержка маломощных LED-ламп - минимальная нагрузка от 1 Вт, что важно для современного освещения
• Экономия электроэнергии - свет включается только при наличии людей

Ограничения применения

• Не подходит для установки на улице - IP44 недостаточно для дождя, снега или прямого попадания влаги
• Неэффективен при наличии тепловых помех: радиаторы, печи, окна с прямым солнечным светом могут вызывать ложные срабатывания
• Не обнаруживает медленное движение (менее 0,1 м/с) - например, человек, который долго стоит на месте
• Не работает при температуре ниже -20C - не подходит для холодных складов без отопления
• Не допускается подключение нагрузок с высоким пусковым током (например, стартеры двигателей, мощные трансформаторы)

Примеры использования

• Освещение в коридоре многоквартирного дома - свет включается при входе, гаснет через 3–5 минут после выхода
• Санузел в офисе - датчик активируется при входе, выключает свет через 2 минуты после завершения использования
• Холодный чердак или кладовая - управление светом без выключателя, особенно удобно при заносе вещей
• Система сигнализации - включение звукового оповещения при обнаружении движения в закрытом помещении

Практические советы

• Устанавливайте датчик на высоте 2–2,2 метра - это оптимальная зона для обнаружения взрослого человека
• Избегайте ориентации датчика на источник тепла (батареи, камины, окна с солнечным светом)
• Перед первым включением настройте порог освещённости на максимальное значение (2000 лк), затем постепенно снижайте до нужного уровня
• Если датчик часто срабатывает ложно - уменьшите чувствительность; если не реагирует - повысьте её
• Проверьте совместимость с LED-лампами: некоторые дешёвые модели имеют импульсные драйверы, которые могут вызывать мерцание - используйте проверенные совместимые источники света
• При замене датчика сохраняйте провода в том же порядке: L-N-Lout - перепутанное подключение приведёт к отказу работы
