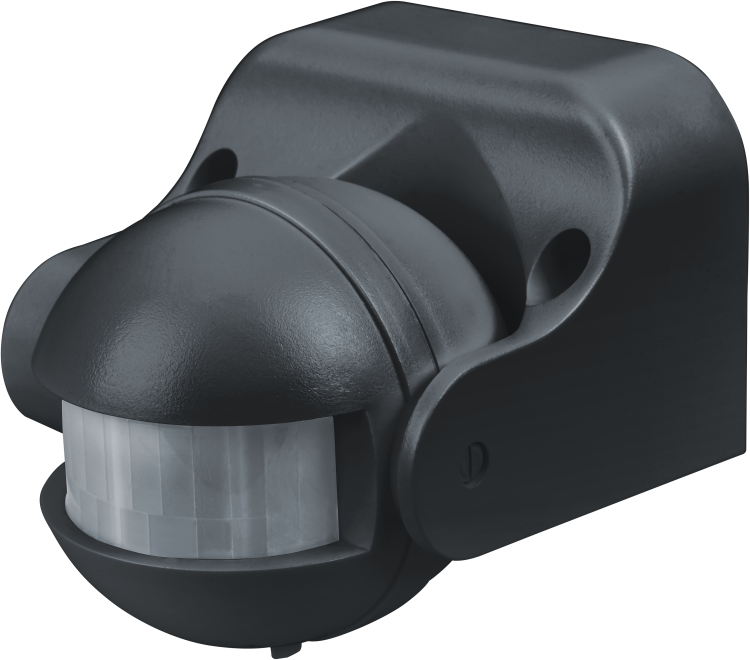

Датчик движения ИК NS-IRM05-BL 80 456 12м 180° IP44 Navigator 80456

Датчик движения инфракрасный NS-IRM05-BL от бренда Navigator предназначен для автоматического управления освещением в помещениях и на открытых площадках. Этот датчик реагирует на тепло тела человека, включает свет при движении и выключает его после окончания активности - обеспечивая комфорт и экономию энергии. Артикул 80456 соответствует серии NS-IRM и подходит для замены устаревших моделей в существующих системах.

Назначение и область применения

Датчик движения инфракрасный NS-IRM05-BL используется для включения и выключения света в ответ на движение людей. Он идеально подходит для помещений с периодическим пребыванием людей: коридоры, лестницы, кладовые, туалеты, гаражи, подъезды, ангары. Также применяется на террасах, входных зонах и во дворах с защитной конструкцией IP44. Не рекомендуется для установки внутри камер с постоянным тепловым фоном (например, рядом с печами или нагревательными приборами).

Технические характеристики

• Рабочее напряжение: 230 В, частота 50 Гц - совместим с бытовой сетью в России и странах СНГ
• Максимальная коммутационная мощность: 1200 Вт - позволяет управлять лампами до 12 LED-светильников по 100 Вт каждый или одной люминесцентной лампе высокой мощности
• Дальность обнаружения: до 12 метров - покрывает среднюю комнату или проходную зону
• Угол обнаружения по горизонтали: 180° - охватывает широкую зону перед устройством, как полукруг
• Порог срабатывания по освещённости: 5–2000 люкс - работает только при темноте; при ярком свете (дневном или искусственном) не включается
• Задержка выключения: 10 секунд - даёт время человеку пройти через зону, не вызывая мерцание света
• Рабочий температурный диапазон: от -25C до +45C - подходит для холодных и жарких условий, включая неотапливаемые помещения
• Степень защиты: IP44 - защищён от брызг воды и частиц пыли крупнее 1 мм, но не предназначена для прямого дождя или мойки
• Материал корпуса: термопласт - прочный, устойчивый к перепадам температур, не проводит ток
• Цвет: черный - маскируется на большинстве поверхностей
• Способ монтажа: открытая установка - крепится на стену или потолок без необходимости встраивания

Совместимость и монтаж

Датчик движения NS-IRM05-BL подключается последовательно в цепь нагрузки - между фазой и светильником. Ноль и земля подаются напрямую к светильнику. Для монтажа требуется доступ к двум проводам: L (фаза) и L_out (выход на нагрузку). Клеммы обозначены четко, цветовая маркировка проводов не обязательна - проверьте схему на корпусе. Установите датчик так, чтобы он видел основную зону движения: например, над дверью или в углу комнаты. Не направляйте его на окна, радиаторы или источники инфракрасного излучения - это вызовет ложные срабатывания. Монтаж выполняется на поверхность с помощью двух встроенных кронштейнов и саморезов (не входят в комплект).

Безопасность и стандарты

Датчик движения NS-IRM05-BL соответствует требованиям безопасности для бытовых и легкопромышленных применений. Сертифицирован по нормам ЕЭК и имеет класс защиты II - двойная изоляция, что исключает необходимость заземления. Применение в условиях IP44 допускает использование в сырых местах, но не в помещениях с повышенной влажностью (бассейны, парилки). Не используйте при наличии взрывоопасных газов или пыли.

Преимущества

• Высокая точность распознавания человеческого тепла - минимум ложных срабатываний от животных или предметов
• Автоматическая регулировка чувствительности по уровню освещения - не включает свет днем
• Простота установки - не требует сложной настройки или программирования
• Надежный материал корпуса - не деформируется при перегреве и не хрупкий при низких температурах
• Поддерживает нагрузку до 1200 Вт - совместим со всеми типами ламп, кроме галогенных на 220 В с дросселями

Ограничения применения

• Не подходит для установки в зонах с сильными воздушными потоками - например, возле вентиляторов или кондиционеров - может снижать чувствительность
• Не реагирует на медленные движения (менее 0,1 м/с) - неэффективен для наблюдения за спящими или малоподвижными объектами
• Не работает при прямом попадании солнечных лучей на сенсор - возможны сбои
• Не рассчитан на управление двигателями, насосами или другими индуктивными нагрузками - только освещение
• Задержка в 10 секунд слишком коротка для больших помещений - при длительном неподвижном пребывании (например, чтение книги) свет может погаснуть

Примеры использования

• Кладовая в доме - свет включается при входе, гаснет через 10 сек после выхода
• Лестница в многоквартирном доме - безопасное освещение при подъеме/спуске, даже ночью
• Гараж с воротами - включение света при открывании двери и движении внутри
• Фасад дома - вечерний свет у порога при подходе человека
• Производственный участок с редким доступом - экономия электроэнергии при отсутствии персонала

Практические советы

• Перед установкой проверьте уровень освещённости в месте монтажа - если там всегда светло, датчик будет постоянно отключен
• При использовании нескольких датчиков в одном помещении - убедитесь, что они не направлены друг на друга, чтобы избежать помех
• Если свет включается слишком рано или слишком поздно - проверьте положение датчика: угол 180° требует правильной ориентации
• Для увеличения зоны действия можно использовать отражающие панели (белые или матовые) на противоположной стене
• При первом запуске - дайте датчику 1–2 минуты на адаптацию к окружающей температуре
• Не закрывайте сенсор шторами, декором или пылью - это снижает эффективность
• Артикул 80456 - замена для старых моделей NS-IRM04 и аналогичных. Совместим с любыми стандартными выключателями и светильниками
