Датчик движения ДДСк-01 800Вт, 5сек/8мин, 6м, 10/2000лк, 120(сбоку)+360(сверху)гр, IP20/IP44 | SQ0324-0022 TDM

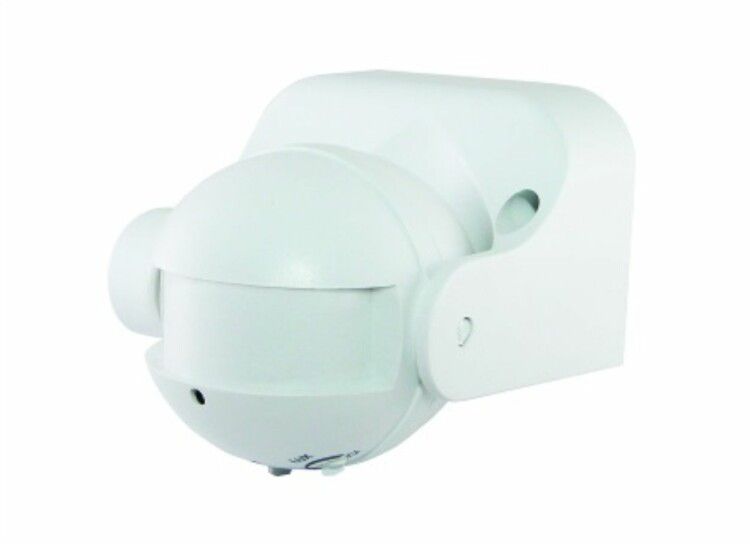

Датчик движения ДДСк-01 от TDM ELECTRIC (артикул sq0324-0022) автоматически включает и выключает свет на основе наличия людей в зоне действия, снижая расход энергии в помещениях и на улице. Подходит для управления освещением, сигнализацией и другими нагрузками до 800 Вт.

Назначение и область применения

Датчик движения ДДСк-01 предназначен для автоматического управления освещением и другими электроприборами. Он реагирует на движение человека и активирует подключенную нагрузку, затем отключает её после окончания движения. Применяется внутри помещений (офисы, коридоры, склады, подъезды) и на улице - например, для фонарей, ворот, террас. Также подходит для систем безопасности: включение камеры или сигнала при появлении человека.

Технические характеристики

• Максимальная коммутационная мощность: 800 Вт - позволяет управлять лампами накаливания, LED, галогенными источниками и маломощными электроприборами;
• Чувствительность по освещённости: 10–2000 люкс - датчик работает только при темноте; при ярком свете (например, днём) он не включает свет;
• Время включения: 5 секунд - задержка перед отключением после последнего движения;
• Время отключения: 8 минут - максимальный интервал, в течение которого свет остаётся включённым при наличии движения;
• Дальность действия: до 6 метров - эффективное расстояние обнаружения в пределах зоны покрытия;
• Угол обзора: 120° по горизонтали (сбоку) + 360° по вертикали (сверху) - обеспечивает контроль над широкой площадью, включая подходы с разных сторон и уровней;
• Степень защиты: IP20 (внутри помещений) / IP44 (на улице) - защищён от капель воды и брызг, но не от прямого потока воды или пыли в больших количествах.

Совместимость и монтаж

Датчик ДДСк-01 подключается последовательно в цепь питания нагрузки - аналогично обычному выключателю. Для работы требуется фазный и нулевой провода. Установка возможна на стену или потолок. Кабели подводятся через входные отверстия в корпусе. Не требует внешнего питания - питание берётся из сети. Обязательно соблюдать полярность при подключении. Корпус выполнен из самозатухающего пластика, безопасен при перегреве.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих применений. Материал корпуса не поддерживает горение, что повышает пожаробезопасность. Защита IP20/IP44 гарантирует безопасную работу в условиях повышенной влажности, но не предназначена для постоянного воздействия воды или пылевых сред. Не рекомендуется использовать в местах с высокой запылённостью или агрессивной средой.

Преимущества

• Экономия электроэнергии - свет включается только при необходимости;
• Удобство - не нужно включать/выключать вручную;
• Гибкий угол обзора - 360° сверху позволяет контролировать движение даже в угловых зонах;
• Низкая минимальная нагрузка - способен работать с современными LED-лампами мощностью от 1 Вт;
• Два режима защиты - можно использовать как во внутренних, так и в частично открытых помещениях.

Ограничения применения

• Не подходит для установки в местах с постоянным движением животных (например, в птичьих клетках или вентиляционных шахтах) - может вызывать ложные срабатывания;
• Не следует монтировать рядом с источниками тепла (печи, радиаторы) - может давать сбои;
• Работает только при недостаточном уровне освещения - при ярком свете (дневной свет, прожекторы) не включает нагрузку;
• IP44 не обеспечивает герметичность - нельзя устанавливать под прямым дождём или в полностью открытых зонах без козырька;
• Не управляет нагрузками выше 800 Вт - для более мощных систем нужен контактор.

Примеры использования

• Подъезд многоэтажного дома - свет включается при входе, гаснет через 8 минут после выхода;
• Складское помещение - освещение активируется при перемещении сотрудника между стеллажами;
• Забор с воротами - включение фонаря при приближении автомобиля или пешехода;
• Туалет в офисе - свет включается при входе, выключается после завершения использования;
• Лестница в подвале - безопасное освещение при спуске, особенно ночью.

Практические советы

• При установке на потолок ориентируйте датчик так, чтобы зона обзора охватывала основной проход - это повысит точность срабатывания;
• Проверьте совместимость с типом лампы: некоторые LED-лампы с диммером могут не работать - лучше тестировать на месте;
• Если датчик часто срабатывает ложно - уменьшите чувствительность (если есть регулировка) или измените место установки;
• На улице используйте только с защитным козырьком - даже при IP44 прямые брызги со временем могут попасть внутрь;
• Перед первым включением проверьте время задержки: если 8 минут слишком долго - убедитесь, что нагрузка не создаёт лишний расход энергии;
• При замене старого выключателя - убедитесь, что в коробке есть ноль (N) и фаза (L); без них датчик не будет работать.
