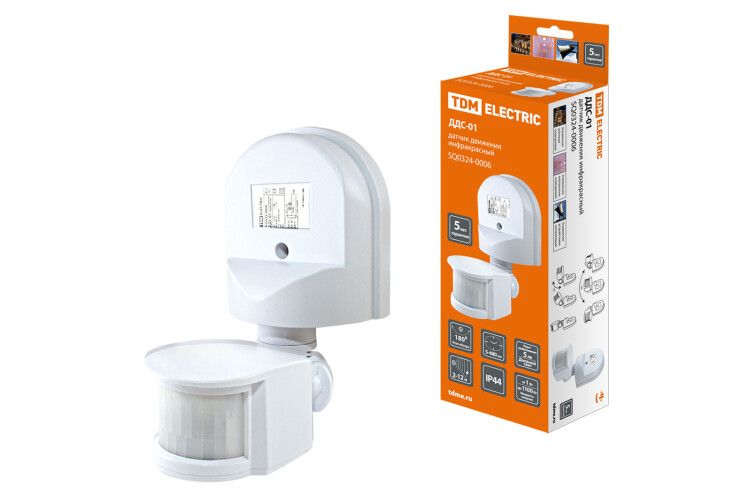

Датчик движения настенный ДДС-01 1100Вт, 5-480с, 2-12м, 5+Лк, 180гр, IP44, - SQ0324-0006 TDM

Датчик движения настенный ДДС-01 от TDM ELECTRIC — это пассивный инфракрасный датчик для автоматического включения света при обнаружении движения в помещении или на территории. Подходит для управления освещением, бытовыми приборами и системами безопасности. Артикул sq0324-0006 обеспечивает надёжную работу в условиях постоянного контроля освещённости и широкого температурного диапазона.

Назначение и область применения

Датчик движения настенный ДДС-01 предназначен для автоматического управления освещением и другими электроприборами. Он активируется при появлении человека в зоне действия и выключает нагрузку после окончания движения. Применяется в жилых помещениях, офисах, коридорах, лестницах, подъездах, складах и на улицах — там, где важно экономить энергию и повышать удобство.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) — реагирует на тепло человеческого тела
• Максимальная коммутационная мощность: 1100 Вт — позволяет управлять лампами, группами светодиодов, энергосберегающими светильниками и маломощными нагревательными приборами
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Степень защиты: IP44 — защищён от брызг воды и твёрдых частиц размером более 1 мм, подходит для влажных помещений и открытых площадок
• Угол обнаружения: 180° по горизонтали — охватывает половину круга перед собой
• Дальность действия: до 6 метров фронтально, до 12 метров по диаметру зоны на уровне пола
• Порог освещённости: от 5 до 2000 люкс — можно настроить, чтобы датчик работал только при слабом свете (например, вечером или в пасмурную погоду)
• Задержка отключения: от 5 секунд до 8 минут (480 мин) — регулируется под нужды пользователя
• Задержка включения: менее 1 миллисекунды — реакция почти мгновенная
• Рабочая температура: от -20°C до +40°C — подходит для неотапливаемых помещений и улиц в умеренном климате
• Материал корпуса: пластик, не поддерживающий горение
• Цвет: белый, глянцевая отделка

Совместимость и монтаж

Датчик движения настенный ДДС-01 монтируется открытым способом на стену. Для установки требуется стандартная двухпроводная сеть 230 В. Клеммы для подключения находятся внутри корпуса — провода подсоединяются к L (фаза), N (нейтраль) и LO (выход на нагрузку). Устройство не требует дополнительного питания или центрального контроллера.

Идеальная высота установки — 2–2,5 метра от пола. Корпус легко крепится саморезами через монтажные отверстия. Наклон датчика по вертикали и горизонтали можно регулировать в пределах 180° — это позволяет точно направить зону обнаружения.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытовых и коммерческих применений. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при перегреве. Защита IP44 гарантирует безопасную эксплуатацию в местах с возможностью попадания влаги — например, в ванных комнатах или на крыльцах. Коммутация нагрузки выполнена с учётом допустимых пусковых токов — исключены скачки, которые могли бы повредить контакты.

Преимущества

• Регулируемые параметры: можно настроить чувствительность и порог освещённости под конкретные условия
• Функция защиты от подкрадывания — датчик распознаёт движение даже сбоку и сзади, не пропуская людей, подходящих со стороны
• Экономия электроэнергии — свет работает только при необходимости, без постоянного включения
• Высокая точность срабатывания — минимальная коммутационная нагрузка от 1 Вт позволяет использовать даже светодиодные ленты
• Долгий срок службы благодаря качественному пластиковому корпусу и отсутствию механических изнашиваемых элементов

Ограничения применения

• Не подходит для установки в помещениях с постоянными источниками тепла (печи, радиаторы, кухонные плиты) — могут вызывать ложные срабатывания
• Не рекомендуется монтировать напротив окон с прямыми лучами солнца — яркий свет может влиять на работу датчика
• Не предназначается для управления нагрузками выше 1100 Вт — использование мощных обогревателей или двигателей запрещено
• Не рассчитан на экстремальные температуры ниже -20°C или выше +40°C — в холодных регионах лучше выбирать модели с расширенным диапазоном
• Не совместим с диммерами и регуляторами яркости — управление возможно только в режиме “вкл/выкл”

Примеры использования

• Коридор в многоквартирном доме — свет включается при входе и гаснет через 2–5 минут после выхода
• Подвал или кладовая — датчик активируется при открывании двери, даже если человек прошёл мимо
• Уличный фонарь на террасе — включается при приближении человека ночью, выключается при отсутствии движения
• Складское помещение — управляет освещением в зонах с периодическим доступом персонала
• Система безопасности — используется для включения камеры или сигнализации при обнаружении вторжения

Практические советы

• Перед установкой проверьте, чтобы на пути обнаружения не было крупных предметов, закрывающих зону — датчик не видит объекты за препятствиями
• Настройте порог освещённости так, чтобы датчик не срабатывал днём — начните с значения около 100–200 лк
• Если датчик часто срабатывает ложно — уменьшите чувствительность; если не реагирует — увеличьте её
• При использовании в уличных условиях убедитесь, что корпус установлен под углом, исключающим попадание дождевой воды прямо на линзу
• Не используйте датчик рядом с вентиляторами, кондиционерами или источниками инфракрасного излучения — они могут мешать работе PIR-сенсора
• Артикул sq0324-0006 и модель ДДС-01 от TDM ELECTRIC — это проверенные решения для массового применения, не требуют специальных инструментов для замены
