Датчик движения в стену, "Avanti", "Черный квадрат" | 4402143 DKC ДКС

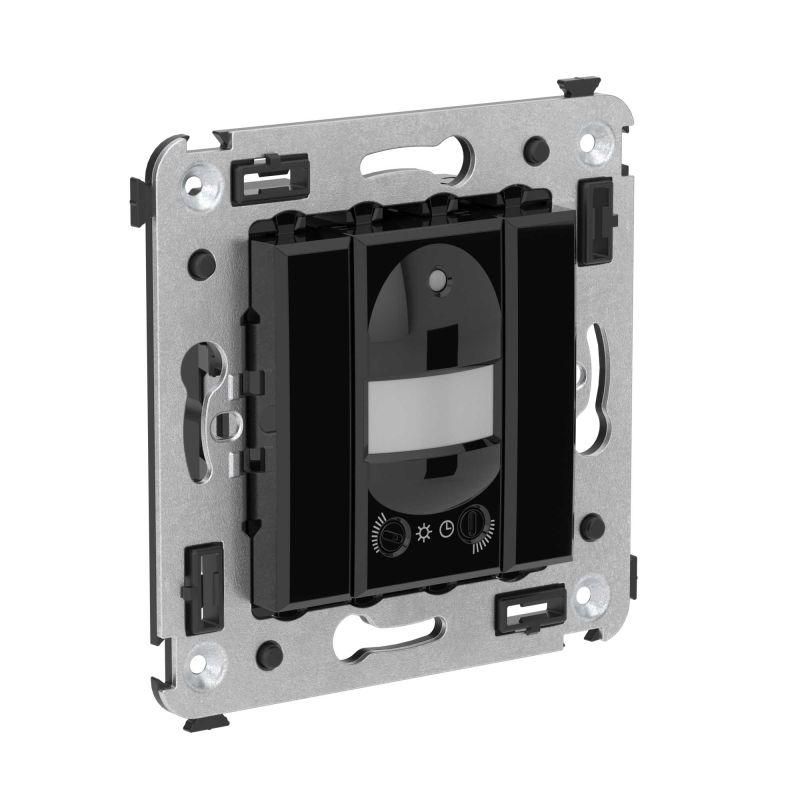

Датчик движения в стену Черный квадрат DKC — устройство для автоматического управления освещением, устанавливаемое вместо обычного выключателя в подрозетную коробку. Бренд DKC и артикул 4402143 обеспечивают совместимость с системами домашней автоматизации и стандартной электропроводкой. Подходит для жилых помещений, офисов и общественных зон.

Назначение и область применения

Датчик движения в стену Черный квадрат DKC предназначен для автоматического включения и выключения света при обнаружении движения человека. Устройство заменяет классический выключатель и монтируется в стандартную подрозеточную коробку. Применяется в коридорах, лестницах, туалетах, кладовых, офисах и других помещениях, где важно экономить электроэнергию и обеспечивать удобство без ручного управления.

Технические характеристики

• Тип датчика: Пассивный инфракрасный (PIR) — реагирует на тепло тела человека, исключает ложные срабатывания от животных и предметов.
• Дальность обнаружения: До 12 метров, оптимальная рабочая зона — 2–9 м.
• Угол обнаружения: 150° — покрывает широкую зону перед датчиком, идеально для входов и проходов.
• Номинальный ток: 16 А — позволяет управлять нагрузкой до 3500 Вт при напряжении 220 В.
• Макс. коммутационная мощность: 220 Вт — ограничение для светодиодных и энергосберегающих ламп с электронными трансформаторами.
• Задержка отключения: От 10 секунд до 7 минут — регулируется пользователем под нужды помещения.
• Светочувствительность: Настройка порога освещённости — датчик активируется только при недостаточном уровне света (например, ночью или в темной комнате).
• Подключение: Есть ноль — требует подключения трёхпроводной сети (L, N, L_out).
• Материал корпуса: Термопласт — прочный, не горючий, устойчив к перепадам температур.
• Степень защиты: IP20 — защищён от контакта с пальцами и крупными частицами, не предназначено для влажных помещений.
• Форм-фактор: Одиночный модуль, глянцевый черный корпус — соответствует дизайну современной электромонтажной аппаратуры.
• Размеры вводов: Диаметр отверстий для кабелей — 3 мм, шаблон для зачистки изоляции — 11 мм.

Совместимость и монтаж

Датчик движения в стену Черный квадрат DKC устанавливается вместо стандартного выключателя. Для монтажа требуется подрозеточная коробка глубиной не менее 45 мм (совместим с коробкой 59301). Крепление осуществляется с помощью специального каркаса с лапками (артикул 4400802) и двух саморезов — обеспечивает плотную фиксацию даже в старых коробках.

Подключение: три клеммы — L (фаза вход), N (ноль), L_out (фаза выход на светильник). Обязательно наличие нулевого провода! Без него работа невозможна.

Совместим с:

• Лампами накаливания и галогенными лампами;
• Электронными трансформаторами (например, для LED-лент 12 В);
• Выключателями лестничного освещения — можно использовать в паре с двумя датчиками на разных этажах.

Безопасность и стандарты

Датчик движения в стену Черный квадрат DKC соответствует требованиям безопасности для внутреннего монтажа. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги — не применяйте в ванных комнатах, банях, на балконах или в сырых подвалах. Материал корпуса — термопласт, не поддерживающий горение. Коммутационная способность рассчитана на длительную работу с нагрузкой до 16 А.

Преимущества

• Не требует внешних антенн или батареек — полностью автономный и питается от сети.
• Настройка чувствительности и времени задержки — адаптация под конкретное помещение без замены устройства.
• Интеграция в существующую проводку — не нужны доработки электросистемы.
• Глянцевый черный цвет и компактный квадратный дизайн — гармонично сочетаются с современными рамками и лицевыми панелями.
• Принудительное отключение — возможность ручного отключения света кнопкой, даже если движение продолжается.

Ограничения применения

• Не работает без нулевого провода — нельзя устанавливать в старых сетях с двухпроводным подключением.
• IP20 — запрещена установка в местах с повышенной влажностью (ванная, кухня без защиты, подвалы).
• Максимальная мощность нагрузки — 220 Вт при использовании с электронными трансформаторами. При подключении нескольких LED-ламп проверяйте суммарную мощность!
• Обнаружение происходит только при тепловом контрасте — не сработает на холодных объектах (например, на движении через окно зимой).
• Не рекомендован для установки рядом с источниками тепла (батареи, нагреватели) — возможны ложные срабатывания.

Примеры использования

• Коридор в квартире — свет включается при входе, гаснет через 2 минуты после выхода.
• Лестничная площадка — два датчика на разных уровнях работают в связке, как лестничное освещение.
• Кладовая — свет включается при открывании двери, выключается через 30 секунд после выхода.
• Офисный кабинет — управление светом без необходимости подходить к выключателю.

Практические советы

• Перед установкой обязательно проверьте наличие нулевого провода в подрозеточной коробке — без него датчик не будет работать.
• При монтаже используйте оригинальный крепёж 4400802 — он гарантирует правильную фиксацию и долговечность.
• Настройку порога освещённости выполняйте вечером, когда уровень естественного света минимальный — так датчик будет срабатывать точно в нужное время.
• Не направляйте датчик на окна, радиаторы или вентиляционные решётки — это вызывает ложные срабатывания.
• Проверяйте максимальную мощность подключаемых ламп: если используется несколько LED-ламп с драйверами, сумма должна быть ≤ 220 Вт.
• При первом включении датчик может потребовать 1–2 минуты на обучение — не трогайте его сразу после подачи питания.
