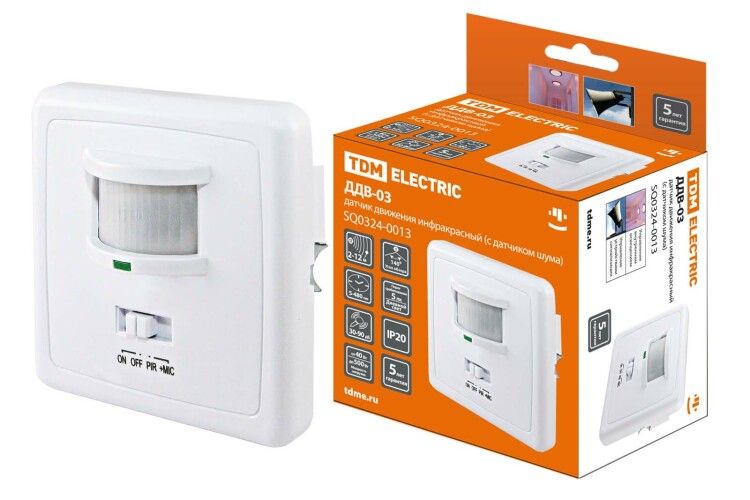

Датчик движения встраиваемый в стену ДДВ-03 500Вт, 5-480с, 2-12м, 5+Лк, 140гр, 30-90Дб, IP20, - SQ0324-0013 TDM

Датчик движения встраиваемый в стену ДДВ-03 от TDM ELECTRIC - это компактный PIR-датчик для автоматического управления освещением и другими нагрузками до 500 Вт. Он подходит для монтажа в помещениях с постоянным контролем уровня освещённости и обеспечивает надёжное обнаружение движения в пределах 12 метров.

Назначение и область применения

Датчик движения ДДВ-03 предназначен для автоматического включения и выключения света, вентиляторов, нагревательных приборов и других устройств при обнаружении движения. Подходит для помещений с регулярным пребыванием людей: коридоры, лестницы, офисы, склады, туалеты, кладовые. Также может использоваться в системах безопасности для активации сигналов тревоги.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR)
• Напряжение питания: 230 В переменного тока (AC)
• Максимальная коммутируемая мощность: 500 Вт
• Угол обнаружения: 140° по горизонтали
• Максимальная дальность обнаружения: 6 м вперед и по бокам
• Диаметр зоны обнаружения на полу: до 12 м
• Порог срабатывания по освещённости: 5–2000 люкс (регулируемый)
• Задержка перед включением: 0,001 сек (мгновенно)
• Задержка перед отключением: от 5 сек до 480 минут (регулируемая)
• Рабочая температура: от –20C до +40C
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды
• Материал корпуса: негорючий пластик, белый цвет
• Способ монтажа: открытая установка на стену
• Функция принудительного включения/выключения: есть
• Защита от подкрадывания: да - обнаруживает движение сзади
• Имеет постоянный контроль освещённости

Совместимость и монтаж

Датчик ДДВ-03 рассчитан на монтаж на стену в местах, где требуется равномерное покрытие зоны обнаружения. Установка выполняется открытым способом - без углубления в стену. Для работы необходима стандартная электросеть 230 В. Клеммы для подключения находятся внутри корпуса; провода подключаются к L (фаза), N (нейтраль) и LOAD (нагрузка). Обязательно соблюдать полярность. Корпус имеет глянцевую отделку, легко моется. Диаметр монтажного отверстия указан производителем как 10 мм - используйте сверло соответствующего размера. Наклон датчика по вертикали и горизонтали фиксирован - он направлен вперёд, поэтому важно правильно выбрать место установки.

Безопасность и стандарты

Датчик ДДВ-03 выполнен из негорючего пластика и не содержит галогенов, что снижает риск выделения токсичных веществ при перегреве. Соответствует требованиям к бытовому оборудованию. IP20 означает, что устройство нельзя использовать во влажных помещениях (ванная, баня, улица) - попадание влаги вызовет выход из строя. Не предназначено для взрывоопасных сред.

Преимущества

• Высокая точность обнаружения благодаря технологии PIR с двумя зонами восприятия
• Регулировка чувствительности и порога освещённости позволяет адаптировать работу под условия конкретного помещения
• Длинная задержка отключения (до 8 часов) исключает частые включения при кратковременных перемещениях
• Функция принудительного включения позволяет временно игнорировать движение - удобно при ремонте или длительном пребывании человека
• Экономия энергии за счёт автоматического отключения света при отсутствии людей
• Обнаружение движения сзади повышает безопасность в проходах и коридорах

Ограничения применения

• Не работает на улице - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для установки рядом с источниками тепла (печи, радиаторы, окна с прямым солнечным светом)
• Не подходит для помещений с частыми колебаниями температуры выше +40C
• Не управляет нагрузками ниже 1 Вт - маломощные LED-лампы могут не включаться
• Не совместим с диммерами и электронными трансформаторами - возможны сбои в работе
• Не следует устанавливать напротив зеркал, стеклянных поверхностей - отражения могут вызывать ложные срабатывания

Примеры использования

• Освещение в коридоре жилого дома - свет включается при входе, выключается через 10 минут после ухода
• Складское помещение - датчик включает свет при подходе сотрудника, сохраняет его в течение всего времени работы
• Туалет в офисе - автоматическое включение при входе, отключение после завершения процедуры
• Система сигнализации - датчик запускает звуковой сигнал при обнаружении вторжения в закрытую комнату
• Архив или шкаф с документами - свет включается только при необходимости, продлевает срок службы ламп

Практические советы

• Устанавливайте ДДВ-03 на высоте 1,8–2,2 м - так обеспечивается оптимальный угол обзора
• Проверьте минимальную нагрузку: если подключена одна LED-лампа на 5 Вт, проверьте её совместимость - некоторые требуют минимум 10–15 Вт
• Перед первым включением отрегулируйте порог освещённости: поверните потенциометр против часовой стрелки, чтобы датчик реагировал даже при слабом свете
• Настройте задержку отключения: для спальных зон - 5–15 минут, для складов - 60–120 минут
• Избегайте установки возле вентиляционных решёток, кондиционеров - воздушные потоки могут влиять на работу PIR-сенсора
• При замене старого датчика - убедитесь, что новая модель ДДВ-03 совпадает по типу подключения и мощности нагрузки
• Если датчик часто срабатывает ложно - уменьшите чувствительность, проверьте наличие животных или движущихся предметов в зоне обзора
