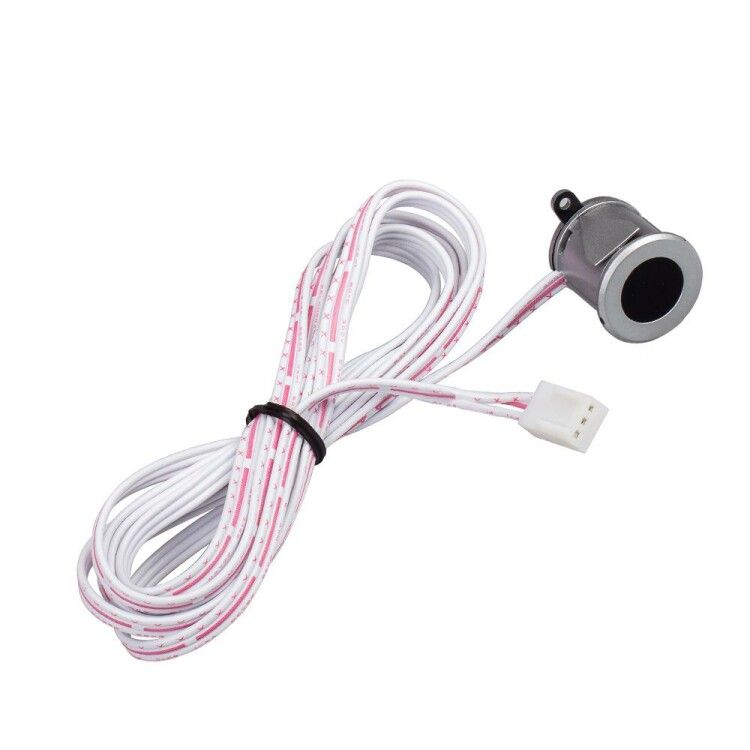

Датчик инфракрасный SR-Hand-Switch-Silver-R Arlight 018354

ИК-датчик SR-Hand-Switch-Silver-R от Arlight - бесконтактный переключатель с инфракрасным сенсором, предназначенный для управления светодиодными лентами. Управление происходит движением руки на расстоянии 1–6 см, что удобно в местах, где недоступна физическая кнопка. Артикул 018354 подходит для интеграции в системы освещения с диммером SR-2901.

Назначение и область применения

ИК-датчик SR-Hand-Switch-Silver-R предназначен для включения и выключения светодиодных лент без физического контакта. Подходит для установки в кухонных гарнитурах, шкафах, тумбах, нишах и других зонах, где важно избежать прикосновений к поверхности - например, в условиях повышенной влажности или грязи. Работает исключительно в паре с диммером SR-2901, который управляет яркостью и режимами света.

Технические характеристики

• Напряжение питания: 5 В постоянного тока
• Тип устройства: инфракрасный датчик движения (переключатель)
• Расстояние срабатывания: 1–6 см
• Габариты: 20×20×20 мм
• Диаметр посадочного отверстия: 18 мм
• Цвет корпуса: серый
• Способ монтажа: врезной

Совместимость и монтаж

ИК-датчик SR-Hand-Switch-Silver-R не работает самостоятельно - он требует подключения к диммеру SR-2901 (не входит в комплект). Монтаж выполняется путём врезки в поверхность: необходимо просверлить отверстие диаметром 18 мм. Корпус плотно фиксируется в отверстии, провода выводятся назад. Для подключения используйте два провода: питание 5 В и сигнал к диммеру. Не допускается подключение напрямую к сети 220 В - требуется внешний источник 5 В.

Преимущества

• Бесконтактное управление снижает риск загрязнения и износа
• Миниатюрный размер позволяет устанавливать в ограниченном пространстве
• Чёткая функция чередования: одно движение - вкл, второе - выкл
• Стандартный посадочный диаметр 18 мм обеспечивает совместимость с большинством готовых решений

Ограничения применения

• Не реагирует на движения дальше 6 см - нельзя использовать как датчик присутствия
• Не работает при наличии прозрачных или отражающих поверхностей между рукой и датчиком (например, стекло, зеркало)
• Требует стороннего источника питания 5 В и обязательного диммера SR-2901
• Не рассчитан на работу в условиях прямого попадания солнечного света - возможны ложные срабатывания
• Не подходит для установки в помещениях с высокой температурой выше +50 C

Примеры использования

• Управление подсветкой кухонных шкафов - включение света при приближении руки к фасаду
• Освещение встроенных шкафов в спальне или ванной комнате
• Подсветка витрин, музеев, демонстрационных стендов - минимизация прикосновений к объектам
• Системы освещения в медицинских учреждениях, где важна гигиена

Практические советы

• При монтаже убедитесь, что отверстие точно соответствует диаметру 18 мм - слишком маленькое отверстие повредит корпус, слишком большое - вызовет люфт
• Запрещено закрывать датчик материалами, которые блокируют ИК-излучение (например, тканью, пластиком с металлическим покрытием)
• Проверьте полярность при подключении 5 В - неверная полярность может вывести датчик из строя
• Если датчик не реагирует - проверьте соединение с диммером SR-2901; возможно, проблема не в нём, а в отсутствии правильного сигнала
• Для долгой работы рекомендуется использовать стабилизированный источник 5 В с достаточным запасом мощности - особенно при подключении длинных лент
