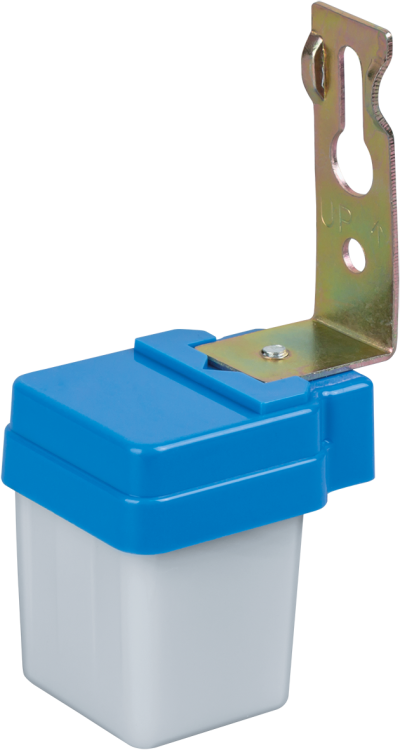

Фотореле 71 961 NS-PC03-B Navigator 71961 19780

Фотореле Navigator NS-PC03-B — это автономное устройство для автоматического включения и выключения светильников и других электроприборов на основе уровня освещённости. Подходит для уличного и внутреннего использования, где важно экономить энергию без ручного управления. Артикул 71961 соответствует модели NS-PC03-B из серии NS-PC.

Назначение и область применения

Фотореле NS-PC03-B используется для автоматизации включения и отключения оборудования в зависимости от естественного освещения. Устройство активируется при снижении яркости до заданного порога и отключает нагрузку при достаточном уровне света. Применяется для управления уличным освещением, рекламными щитами, фонарями, системами безопасности и другими устройствами, работающими по графику дня и ночи.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Частота: 50/60 Гц
• Максимальный коммутируемый ток: 6 А (для резистивной и активной нагрузки)
• Максимальная коммутационная мощность: 1300 Вт
• Порог срабатывания: 5–15 люкс (лк) — уровень освещённости, при котором происходит включение
• Задержка отключения: 0 секунд — реакция мгновенная, без временной паузы
• Рабочий температурный диапазон: от -25 °C до +45 °C
• Степень защиты: IP44 — защищено от брызг воды и предметов более 1 мм
• Класс защиты: II — двойная изоляция, заземление не требуется
• Максимальное сечение кабеля: 1.5 мм²
• Материал корпуса: пластик, без галогенов
• Цвет: синий
• Гарантия: 12 месяцев

Совместимость и монтаж

Фотореле NS-PC03-B устанавливается открытым способом — на стену, столб или щит. Для подключения используются клеммы, рассчитанные на провода сечением до 1.5 мм². Устройство совместимо со всеми типами ламп: светодиодными, энергосберегающими, галогенными и лампами накаливания. Нагрузка должна быть исключительно активной (не индуктивной, например, двигатели или трансформаторы не допускаются). Монтаж выполняется в соответствии с правилами электробезопасности: перед подключением отключите питание.

Безопасность и стандарты

Фотореле NS-PC03-B имеет класс защиты II — значит, он безопасен даже без заземления благодаря двойной изоляции. Степень защиты IP44 обеспечивает надёжную работу во влажной среде, например, под навесом или в закрытом дворе. Отсутствие галогенов в материале делает изделие экологичнее при утилизации. Соответствует требованиям к бытовому и легкопромышленному оборудованию.

Преимущества

• Простая настройка: порог срабатывания предустановлен в диапазоне 5–15 лк — достаточно для большинства условий
• Высокая надёжность: отсутствие механических частей и задержек повышает долговечность
• Экономия энергии: свет включается только тогда, когда это действительно необходимо
• Лёгкий монтаж: компактный корпус и открытая установка позволяют быстро заменить старое реле
• Широкий температурный диапазон: работает зимой при минусовой температуре

Ограничения применения

• Не предназначен для управления индуктивными нагрузками: двигательные устройства, насосы, трансформаторы — запрещены
• Максимальная мощность 1300 Вт — нельзя подключать несколько мощных прожекторов одновременно
• Не рекомендуется устанавливать в местах с искусственным освещением рядом — это вызывает ложные срабатывания
• Нельзя использовать внутри помещений с постоянным искусственным светом — датчику нужен доступ к естественному свету
• Задержка отключения равна нулю — при прохождении тучи или тени устройство сразу отключится; если требуется плавное управление — выбирайте другие модели

Примеры использования

• Уличные фонари на территории жилого комплекса
• Подсветка входа в офис или торговый центр
• Освещение парковочных зон и дорожек
• Сигнальные огни на заборах и объектах безопасности
• Аварийное освещение в подъездах с датчиком движения (в связке с другим устройством)

Практические советы

• Устанавливайте фотореле NS-PC03-B так, чтобы его датчик был направлен на небо, а не на источник искусственного света
• Проверьте, что место установки не затеняется деревьями, крышей или соседними зданиями — это влияет на точность срабатывания
• Перед первым запуском проверьте, что нагрузка не превышает 1300 Вт и 6 А — перегрузка приведёт к выходу из строя контактов
• Если свет включается слишком рано или поздно — возможно, датчик попал в тень или на него попадает свет от соседних фонарей
• Для длительной службы избегайте установки в местах с высокой влажностью или прямым воздействием дождя — IP44 не гарантирует защиту от потока воды
