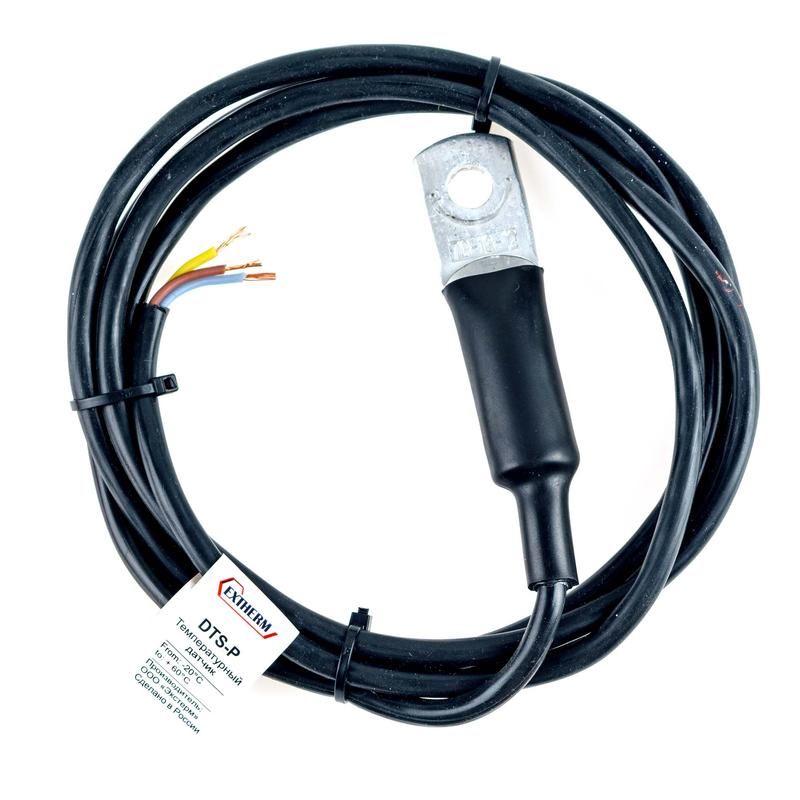

Датчик температуры DTS-P для Th-X с удалением до 500 м - Extherm

Датчик температуры для систем отопления с удалением до 500 метров (DTS-P) от EXTHERM предназначен для точного измерения температуры в системах отопления на значительном расстоянии от контролирующего устройства. Артикул DTS-P обеспечивает надёжную работу даже при прокладке длинных кабельных трасс благодаря оптимизированному сигналу передачи.

Назначение и область применения

Датчик температуры для систем отопления с удалением до 500 метров (DTS-P) используется для контроля температуры теплоносителя в трубопроводах, радиаторах или коллекторах. Подходит для установки в частных домах, многоэтажных зданиях, коммерческих объектах с централизованной системой отопления. Особенно эффективен там, где термостат или контроллер находится далеко от точки измерения - например, в техническом помещении, а датчик установлен у батареи или в подвале.

Технические характеристики

• Тип: датчик температуры
• Рабочий диапазон температур: от -10 C до +60 C - подходит для внутренних систем отопления, исключает использование на улице или в холодильных камерах
• Напряжение питания: 12 В постоянного тока - совместим с большинством бытовых и промышленных контроллеров отопления
• Степень защиты: IP68 - полностью герметичный корпус, выдерживает длительное погружение в воду и воздействие пыли
• Длина питающего провода: 2 метра - позволяет легко разместить датчик вблизи трубы без лишнего натяжения
• Материал корпуса: алюминий - устойчив к коррозии, хорошо отводит тепло, повышает точность измерений
• Подключение: провод уже встроен - не требует дополнительной подготовки кабеля

Совместимость и монтаж

Датчик температуры для систем отопления с удалением до 500 метров (DTS-P) совместим с регуляторами системы Th-X от EXTHERM. Универсальный накладной монтаж позволяет фиксировать устройство на поверхности трубы, стене или щите с помощью хомутов, клея или саморезов. Для работы на расстоянии до 500 метров требуется использовать экранированный кабель с минимальным сечением жил 0,75 мм2 - это снижает потери сигнала и помехи. Кабель от датчика до контроллера не входит в комплект - его необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Защита IP68 гарантирует безопасную эксплуатацию во влажных средах - например, в подвалах, котельных или помещениях с высокой влажностью. Напряжение 12 В исключает риск поражения электрическим током при обслуживании.

Преимущества

• Высокая дальность связи - до 500 метров без усиления сигнала, что упрощает проектирование систем отопления
• Герметичный корпус IP68 - работает в условиях повышенной влажности и запылённости
• Алюминиевый корпус - обеспечивает быстрый тепловой контакт с трубой, минимизирует погрешность измерения
• Встроенный провод - экономит время при монтаже, не требует пайки или соединителей

Ограничения применения

• Не предназначена для установки на открытых участках - не рассчитана на прямые солнечные лучи, осадки или температуры ниже -10 C
• Работает только с контроллерами, поддерживающими протокол Th-X - несовместим с другими брендами без адаптера
• Длина провода от датчика до контроллера должна быть выполнена качественным кабелем; обычный двухжильный провод без экрана вызывает шум и некорректные показания

Примеры использования

• Установка на подающем трубопроводе в котельной, когда управление осуществляется из офиса на другом этаже
• Фиксация на радиаторе в квартире, а контроллер расположен в прихожей
• Монтаж на коллекторе в техническом шахте многоквартирного дома

Практические советы

• Перед монтажом проверьте, чтобы температура трубы была в пределах -10…+60 C - выход за границы приведёт к неверным данным
• При прокладке кабеля на 400–500 метров используйте медный экранированный кабель типа FTP 2×0,75 мм2 - это сохранит стабильность сигнала
• Закрепляйте датчик плотно к трубе, желательно на горизонтальном участке - так измерение будет наиболее точным
• Не перегибайте и не сдавливайте провод - он не имеет запаса прочности на изгиб
• Проверяйте полярность при подключении: красный - плюс, чёрный - минус
