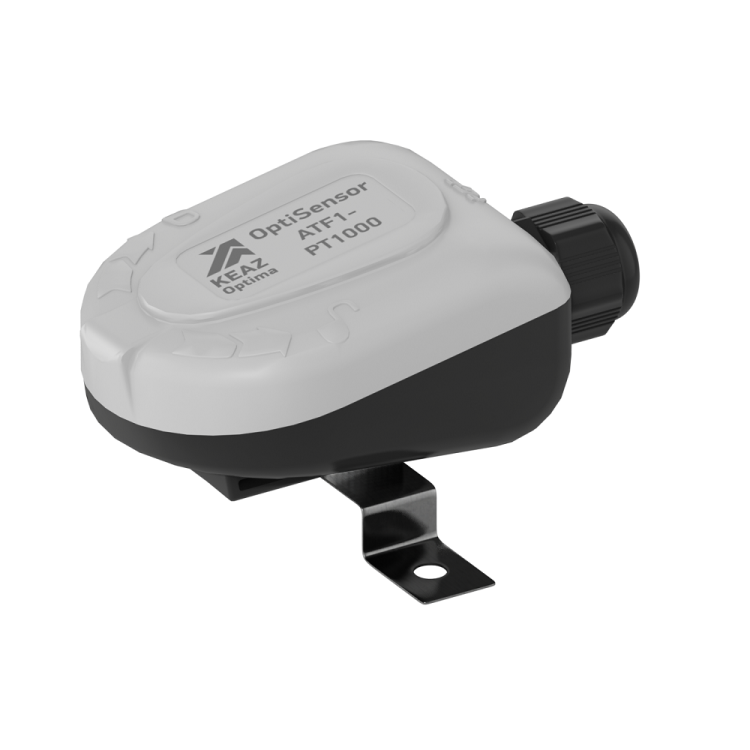

Датчик температуры наружный OptiSensor ATF1-PT1000 Pt1000 IP65 КЭАЗ (Курский электроаппаратный завод) 286500

Датчик температуры наружный ATF1-PT1000 от КЭАЗ - пассивный датчик с Pt1000-выходом для точного измерения внешней температуры в системах отопления, вентиляции и кондиционирования. Установлен на фасадах зданий, защищён от влаги и пыли, совместим с большинством контроллеров HVAC.

Назначение и область применения

Датчик температуры наружный ATF1-PT1000 предназначен для измерения температуры воздуха вне помещений - например, для управления работой систем отопления, вентиляции и кондиционирования (HVAC). Подходит для установки на стенах жилых, коммерческих и промышленных зданий. Также может применяться в помещениях с высокой влажностью, где требуется надёжная работа при перепадах температур.

Технические характеристики

• Тип датчика: Pt1000 - сопротивление 1000 Ом при 0 C, линейная зависимость сопротивления от температуры
• Выходной сигнал: Pt1000 (пассивный, требует внешнего измерительного устройства)
• Диапазон измерения: от -50 C до +90 C
• Диапазон рабочих температур: тот же - от -50 C до +90 C
• Степень защиты: IP65 - полностью герметичен против пыли, защищён от струй воды с любого направления
• Материал корпуса: АБС-пластик серого цвета
• Материал погружной трубки: нержавеющая сталь - устойчив к коррозии, долговечен
• Присоединение: резьбовое - обеспечивает плотную фиксацию в монтажном отверстии
• Способ монтажа: на конструкцию - с помощью входящего в комплект П-образного кронштейна
• Гарантия: 12 месяцев

Совместимость и монтаж

Датчик температуры наружный ATF1-PT1000 работает по двухпроводной схеме и совместим с любыми устройствами, принимающими сигнал Pt1000 - контроллерами, терморегуляторами, БАС. Для точности рекомендуется использовать экранированный кабель с минимальным сечением 0,2 мм2.

Монтаж выполняется с помощью П-образного кронштейна, который крепится к стене. Датчик устанавливается так, чтобы кабельный ввод был направлен вниз - это предотвращает попадание влаги внутрь по кабелю. Резьбовая часть вставляется в подготовленное отверстие и затягивается. Корпус не контактирует со стеной благодаря изоляции кронштейна - это снижает влияние теплопередачи от стены.

Безопасность и стандарты

Датчик соответствует требованиям по степени защиты IP65, что делает его безопасным для эксплуатации в условиях открытого воздуха, дождя и запылённости. Материалы корпуса и трубки не выделяют токсичных веществ, подходят для использования в жилых и общественных зданиях. Гарантийный срок - 12 месяцев с момента установки.

Преимущества

• Pt1000-элемент обеспечивает высокую точность и стабильность показаний даже при больших перепадах температур
• П-образный кронштейн минимизирует влияние тепла от стены - результаты измерений ближе к реальной температуре воздуха
• IP65 - надёжная защита от осадков и пыли, не требует дополнительных кожухов
• Нержавеющая сталь в погружной части - длительный срок службы в агрессивной среде
• Простая двухпроводная схема подключения - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для погружения в жидкости - только для измерения температуры воздуха
• Не работает автономно: требует подключения к измерительному устройству с питанием и преобразованием сигнала Pt1000
• Не рекомендован для установки на южной стороне зданий или рядом с источниками тепла (воздушные решётки, выхлопы, солнечные коллекторы)
• Кабель должен быть экранированным; использование неэкранированного провода повышает риск помех

Примеры использования

• Управление котлом в системе центрального отопления - датчик ATF1-PT1000 даёт данные о наружной температуре для корректировки мощности нагрева
• Автоматизация вентиляции в офисных зданиях - система включает/выключает приточные установки в зависимости от температуры снаружи
• Контроль микроклимата в медицинских учреждениях - установка на фасаде северной стороны для получения достоверных данных
• Промышленные холодильные камеры с наружными датчиками - контроль условий окружающей среды для оптимизации работы оборудования

Практические советы

• Выбирайте место установки на северной стене - там меньше влияния солнца и теплового излучения от других объектов
• Перед монтажом проверьте резьбу на соответствие отверстию - используйте уплотнители при необходимости
• Кабель выводите вниз, сделайте петлю ниже точки ввода - это задержит капли воды и предотвратит её попадание внутрь
• Проверяйте целостность изоляции кабеля перед подключением - трещины увеличивают риск замыкания
• При замене старого датчика - сохраняйте тип сигнала (Pt1000); не заменяйте на Pt100 без перенастройки контроллера
