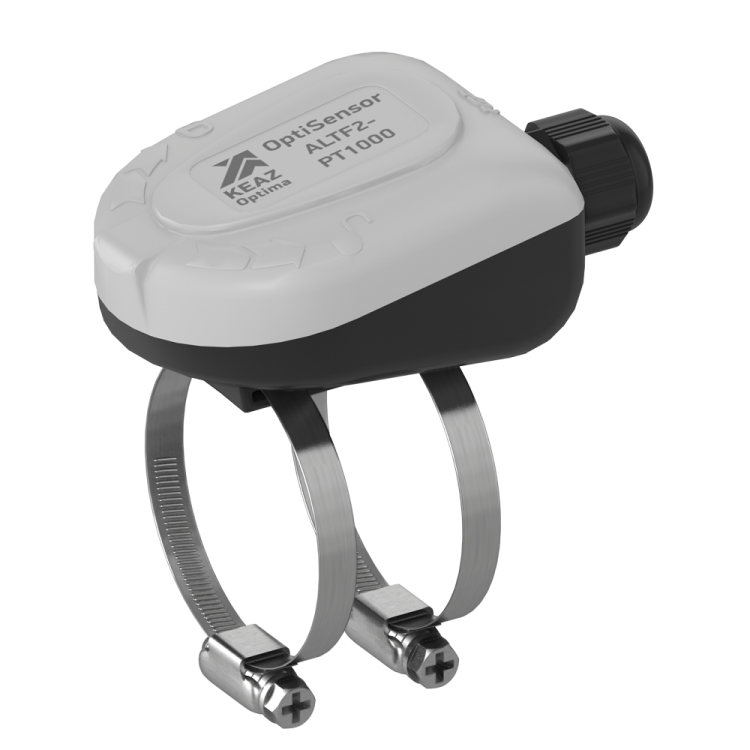

Датчик температуры накладной OptiSensor ALTF2-PT1000 | 284731 КЭАЗ

Датчик температуры накладной ALTF2-PT1000 от КЭАЗ Optima — это пассивный датчик для контроля температуры на внешней поверхности трубопроводов в системах отопления, вентиляции и кондиционирования. Модель ALTF2-PT1000 снабжена резьбовым креплением, IP65 и комплектуется хомутами и термопастой для надёжного монтажа.

Назначение и область применения

Датчик температуры накладной ALTF2-PT1000 предназначен для измерения температуры наружной поверхности металлических труб в инженерных системах зданий: отопительных магистралях, воздуховодах, горячем водоснабжении. Он передаёт данные на контроллеры для автоматического регулирования температурного режима — например, чтобы включать/выключать насосы, клапаны или котлы в зависимости от реальной температуры трубы.

Технические характеристики

• Тип датчика: Pt1000 — сопротивление 1000 Ом при 0 °C, высокая точность и стабильность сигнала;
• Диапазон измерения: от -50 °C до +120 °C — подходит для холодных и горячих сред;
• Выходной сигнал: Pt1000 — аналоговый, требует внешнего измерительного устройства (например, контроллера с входом для RTD);
• Степень защиты: IP65 — полностью защищён от пыли и устойчив к струям воды с любого направления;
• Материал корпуса: АБС-пластик — легкий, ударопрочный, не проводит ток;
• Материал погружной части: нержавеющая сталь — коррозионностойкая, совместима с большинством труб;
• Способ монтажа: на конструкцию — фиксируется на поверхности трубы с помощью хомутов;
• Присоединение: резьба — позволяет плотно прижать чувствительный элемент к трубе;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Датчик ALTF2-PT1000 совместим со всеми устройствами, принимающими сигнал от Pt1000-термосопротивлений: контроллерами HVAC, программируемыми логическими регистраторами, терморегуляторами. Для подключения используется двухпроводная схема. Рекомендуется применять экранированный кабель с минимальным сечением жил 0,2 мм² — это снижает влияние помех, особенно при длинных трассах.

Монтаж выполняется в три этапа:

1. Защитить поверхность трубы: удалить ржавчину, краску, грязь — обеспечить чистую металлическую площадку;
2. Нанести слой термопасты (в комплекте) — она заполняет микронеровности и повышает теплопередачу;
3. Установить датчик, прижать хомутами (в комплекте) и покрыть теплоизоляцией — так исключается потеря тепла и воздействие окружающей среды.

Безопасность и стандарты

Датчик соответствует требованиям по электробезопасности для оборудования класса II (двойная изоляция). Сертифицирован для работы в помещениях с нормальной влажностью и в условиях, где возможны брызги воды — благодаря IP65. Не предназначен для взрывоопасных зон.

Преимущества

• Не требует питания — работает как пассивный датчик, что снижает риск отказов и упрощает схему;
• Комплектация включает всё необходимое: хомуты, термопаста, прочный корпус — не нужно докупать аксессуары;
• Нержавеющий контактный элемент гарантирует долгий срок службы даже на агрессивных поверхностях;
• IP65 позволяет использовать в сырых помещениях: котельных, технических этажах, на чердачных перекрытиях.

Ограничения применения

• Не подходит для измерения температуры внутри жидкости или газа — только для поверхностного монтажа;
• Требует качественного контакта с трубой; при плохой подготовке поверхности или отсутствии термопасты показания будут неточными;
• Не рассчитан на механические нагрузки — нельзя использовать как опору или крепёжную деталь;
• Не применяется в системах с давлением выше атмосферного — датчик не герметичен и не выдерживает внутреннее давление трубопровода.

Примеры использования

• Контроль температуры подающего трубопровода в системе радиаторного отопления;
• Автоматическое управление скоростью вентилятора в воздушном каналах по температуре стенки;
• Фиксация температуры возвратной линии ГВС для предотвращения перегрева циркуляционного насоса;
• Интеграция в BMS-системы зданий для энергоэффективного управления климатом.

Практические советы

• Выбирайте место монтажа там, где труба имеет прямой доступ — избегайте углов, фланцев и мест с сильной вибрацией;
• Проверьте посадочный диаметр трубы: хомуты подходят для труб Ø 15–60 мм — если диаметр больше, используйте дополнительные крепления;
• При замене датчика всегда меняйте термопасту — старая теряет проводимость;
• При прокладке кабеля от датчика ALTF2-PT1000 к контроллеру избегайте параллельного прохождения с силовыми линиями — это минимизирует электромагнитные помехи;
• ALTF2-PT1000 от КЭAZ Optima — часть серии OptiSensor, поэтому легко заменяется другими моделями этой же линейки при необходимости расширения системы.
