Датчик температуры канальный OptiSensor HTF100-PT1000-PVC-2 | 286483 КЭАЗ

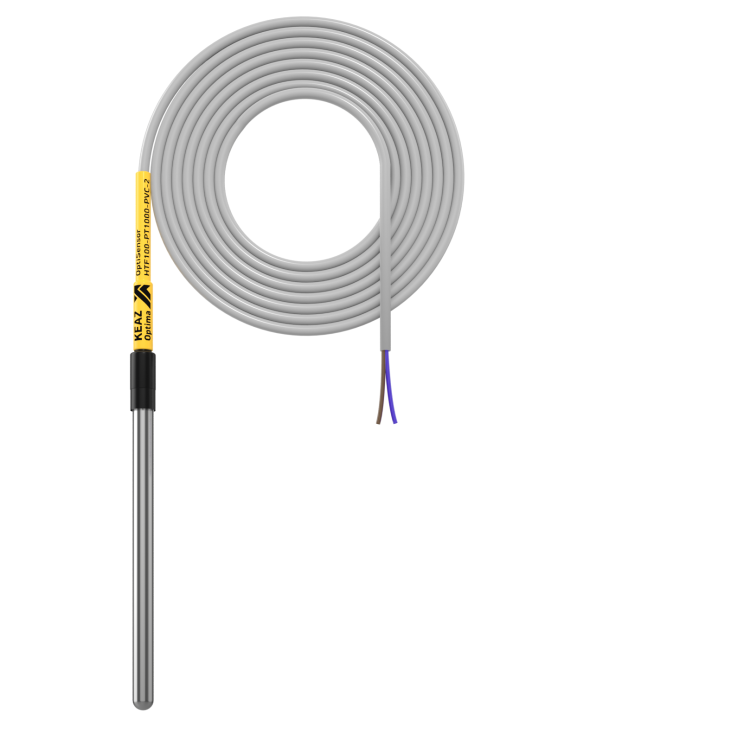

Датчик температуры канальный HTF100-PT1000-PVC-2 от КЭАЗ предназначен для точного измерения температуры воздуха в вентиляционных каналах и системах отопления, кондиционирования и вентиляции. Модель оснащена пассивным Pt1000-сенсором, нержавеющей стальной гильзой и ПВХ-проводом длиной 2 метра — идеально подходит для интеграции в инженерные системы зданий.

Назначение и область применения

Датчик температуры канальный HTF100-PT1000-PVC-2 используется для контроля температуры воздуха в воздушных каналах HVAC-систем. Применяется в центральных вентиляторах, рекуператорах, воздуховодах и других элементах систем отопления, вентиляции и кондиционирования. Не подходит для измерения температуры жидкостей, агрессивных газов или в условиях повышенной запыленности вне пределов IP65.

Технические характеристики

• Тип сенсора: Pt1000 — пассивный термосопротивлений с высокой стабильностью и линейностью сигнала
• Диапазон измерения: от -50 до +120 °C — соответствует требованиям большинства промышленных и коммерческих HVAC-систем
• Длина погружаемой части: 100 мм — обеспечивает достаточную глубину погружения для точного замера температуры потока воздуха
• Материал погружной части: нержавеющая сталь — устойчив к коррозии, долговечен в условиях влажного воздуха
• Материал корпуса: АБС-пластик — легкий, ударопрочный, не проводит ток
• Степень защиты: IP65 — защищен от пыли и струй воды, подходит для установки внутри помещений с возможными брызгами
• Длина кабеля: 2 м — ПВХ-изоляция, устойчива к механическим нагрузкам и перепадам температур
• Цвет: серый — совместим с типичной цветовой гаммой оборудования HVAC
• Способ монтажа: на конструкцию — требует дополнительного фланца или гильзы
• Гарантия: 12 месяцев

Совместимость и монтаж

Датчик температуры канальный HTF100-PT1000-PVC-2 не имеет встроенного крепления. Для установки требуется использовать:

• монтажный фланец OptiSensor MF-6 — для крепления через стенку воздуховода;
• или погружную гильзу OptiSensor TH — для вставки в канал с последующим закреплением.

Подключение выполняется напрямую к контроллеру или преобразователю, поддерживающему вход Pt1000. Убедитесь, что ваша система распознаёт именно этот тип сопротивления — не путать с Pt100. Кабель оконцовывается без разъёмов — требуется обжим или пайка.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для использования в помещениях с нормальным уровнем влажности и температуры. Сертификаты не указаны — проверьте соответствие местным нормам (например, ГОСТ Р 51992-2002 для средств автоматизации). Не применяйте в взрывоопасных зонах, в контакте с химически активными веществами или при температурах выше +120 °C — риск повреждения сенсора и изоляции.

Преимущества

• Высокая точность благодаря Pt1000 — лучше линейность и меньшая чувствительность к шуму по сравнению с Pt100
• Устойчивость к коррозии — нержавеющая стальная гильза выдерживает длительную работу в условиях конденсата
• Фиксированная длина кабеля 2 м — оптимальна для большинства типовых монтажных решений
• Защита IP65 — позволяет устанавливать в зонах с возможным попаданием влаги без дополнительной герметизации
• Совместимость с серией OptiSensor — легко заменить на другие модели той же линейки при необходимости модернизации

Ограничения применения

• Не предназначен для измерения температуры жидкостей — материал и конструкция рассчитаны только на газовые среды
• Не работает при температурах выше +120 °C — риск деформации пластикового корпуса и повреждения сенсора
• Требует внешнего крепления — отсутствует самостоящий монтажный механизм
• Не подходит для установки в открытых наружных сетях — IP65 недостаточно для постоянного воздействия дождя или снега
• Кабель не экранирован — в зонах с сильными ЭМИ рекомендуется прокладывать его отдельно от силовых линий

Примеры использования

• Контроль температуры на выходе из рекуператора в системе вентиляции офисного здания
• Измерение температуры нагнетаемого воздуха перед теплообменником в системе кондиционирования
• Автоматическое регулирование мощности тепловой завесы по показаниям датчика
• Контроль температуры в рециркуляционном воздуховоде системы отопления жилого комплекса

Практические советы

• При монтаже в воздуховод выбирайте место с равномерным потоком воздуха — избегайте углов, колен и участков рядом с вентиляторами
• Учитывайте посадочный диаметр гильзы — он должен точно соответствовать отверстию в воздуховоде (обычно 60–80 мм)
• Если нужен более длинный кабель — свяжитесь с производителем; KЭAZ предлагает изготовление с шагом 1 м
• Перед первым включением проверьте сопротивление сенсора — при 0 °C оно должно быть около 1000 Ом
• Не допускайте перегибов кабеля — ПВХ-изоляция хрупкая при низких температурах ниже -20 °C
• При замене старого датчика — убедитесь, что новая модель также использует Pt1000, а не Pt100
